Übersicht
1. Grundlagen:
2. D2B-Ring erweitern:
3. Lichtleiter-Schäden:
4. Lichtleiter testen:
5. D2B-Verbinder:
6. Teilenummern:
1. Grundlagen: D2B-Ring-Lichtleiter-System:

Oft sind mehrere Geräte wie Comand 2.0, CD-Wechsler und Telefon im Auto verbaut und werden im Tachodisplay angezeigt und können über Lenkradtasten bedient werden. Die herkömmliche Kupfer-Kabelbaumtechnik ist da bald am Ende. Elektromagnetische Störungen/Einstrahlungen kommen hinzu. Da bietet sich die Übertragung über Lichtleiter an. Zwei Lichtleiter aus Kunststoff für die Hin- und Rückrichtung reichen für den gesamten Daten- und Signaltransfer unter allen angeschlossenen Geräten. Alle D2B-Geräte sind zu einem Ring in einer Reihenschaltung zusammengeschlossen und nur als geschlossener Ring funktionsfähig.

D2B bedeutet Digital-Data-Bus und wurde ursprünglich von Philips entwickelt.Die Datenübertragung erfolgte über Twisted Pair (verdrillte zweiadrige) Leitungen mit Abschirmung. Die Datenrate betrug 1 MBit/s. Chips in den angeschlossenen Geräten wandeln elektrische Impulse in Lichtimpulse um, die am Ende des Lichtleiters wieder in elektr. Impulse zurückgewandelt werden. Es bestehen keine EMV-Probleme, wie Störungen von der Lichtmaschine oder durch andere Kabel und Masseschleifen.

Weitere Grundlagen zu Lichtleiter und D2B/MOST sind im Beitrag Lichtleiter zu finden.

Mercedes verwendete bei folgenden Geräten den D2B-Bus: bei den CD-Wechslern MC3010, MC3111, MC31198
bei Comand und den Audio 10 CD/CC, Audio 30 und folgende, bei APS 30 und folgende.
2. D2B-Ring-Lichtleiter-System erweitern: top

Zum Anschluß eines weiteren D2B-Gerätes muß der Lichtleiterring geöffnet werden. Dazu wird ein Stecker aufgemacht, ein Leiter entnommen und vom neuen Lichtleiter ein Kabel mit gleicher Farbkennung am Ende eingelegt. Das zweite Kabel kommt in den alten Stecker an die freie Stelle rein. Die Informationen werden als Lichtimpulse nur in einer Richtung geleitet, sie treten am weissen Stecker/Insert in den Lichtleiter ein und am roten Stecker/Insert am Empfänger der Nachricht aus.

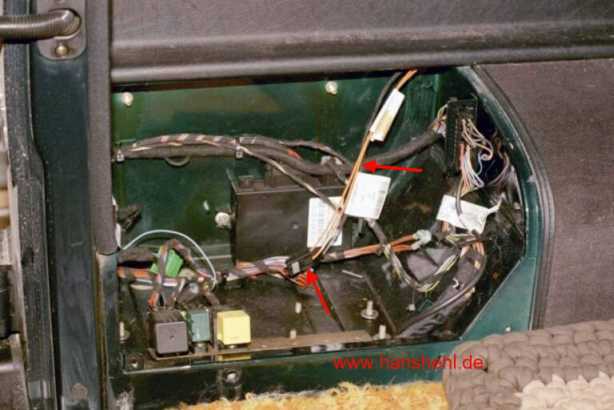

Das Bild zeigt den Einbauplatz für den CD-Wechsler im G270CDI, links hinten im linken Radlauf!. Die roten Pfeile weisen auf die Lichtleiter hin.
CD-Wechsler

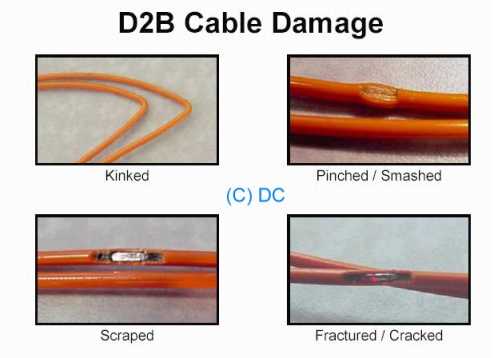

3. Lichtleiter sind empfindlich:

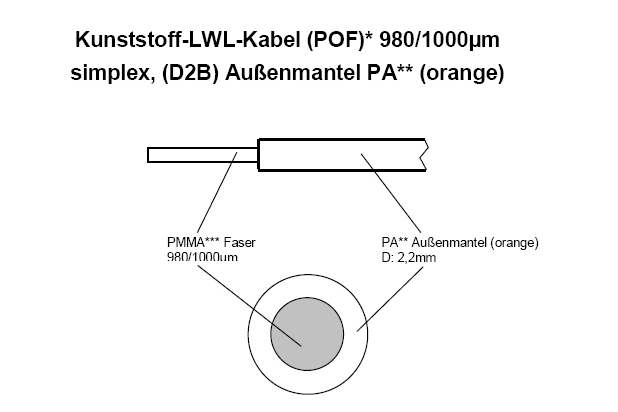

Lichtleiter sind sehr empfindlich und dürfen nicht mechanisch belastet werden. Hitze schädigt ebenso den komplizierten Schichtenaufbau des Kunststoff-Leiters.
Lichtleiter Lichtleiter
4. Lichtleiter testen top

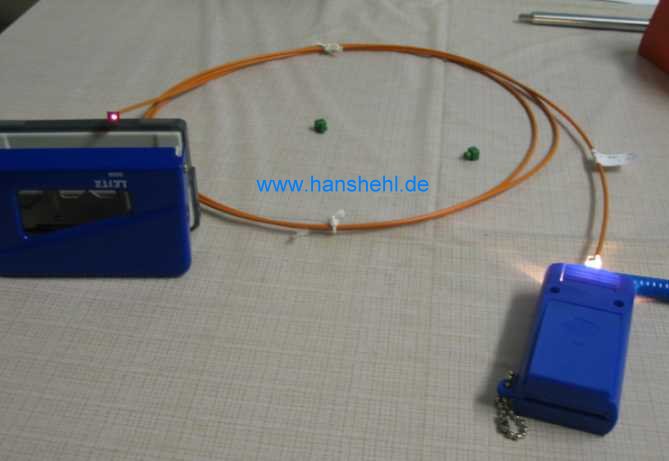

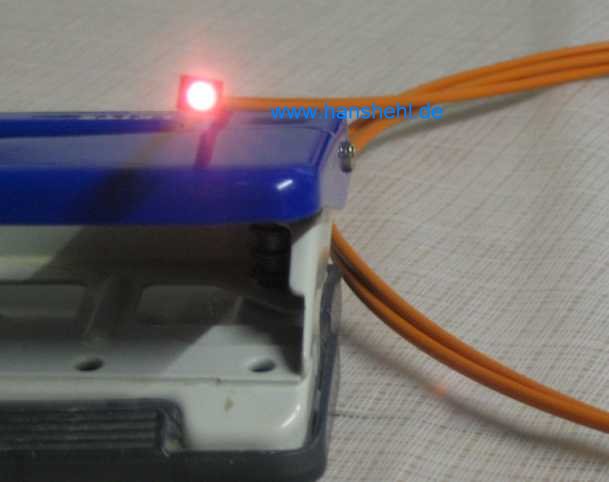

Ob ein Lichtleiter noch prinzipiell i.O. ist und Licht weiterleitet, kann man einfach mit einer Taschenlampe testen (Tipp von Zefix im Forum Mercedes, D2B-Ring defekt, pocketnavigation.de).
Lichtleiter Lichtleiter Lichtleiter Lichtleiter

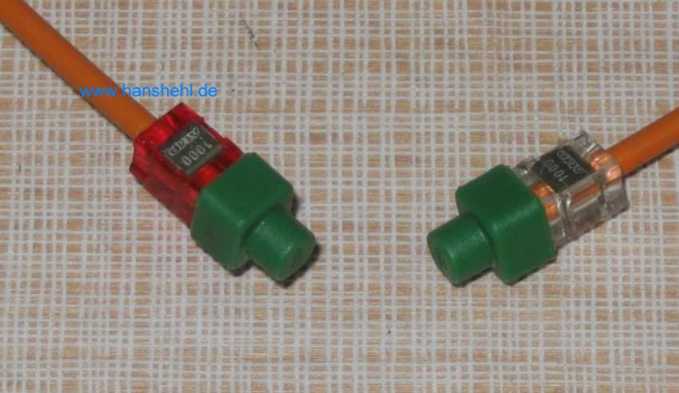

Der verwendete Lichtleiter von AMP 6-0958347-7 Rev.A (DC:A0005403808 2030) ist 2,03 m lang. Nach Abnahme der grünen Schutzkappen an den Steckern wird das weiße Ende angeleuchtet, am anderen roten Ende muß Licht austreten. Ob alles Licht hindurch geht, kann nur meßtechnisch erfaßt werden.
5. D2B-Verbinder: top

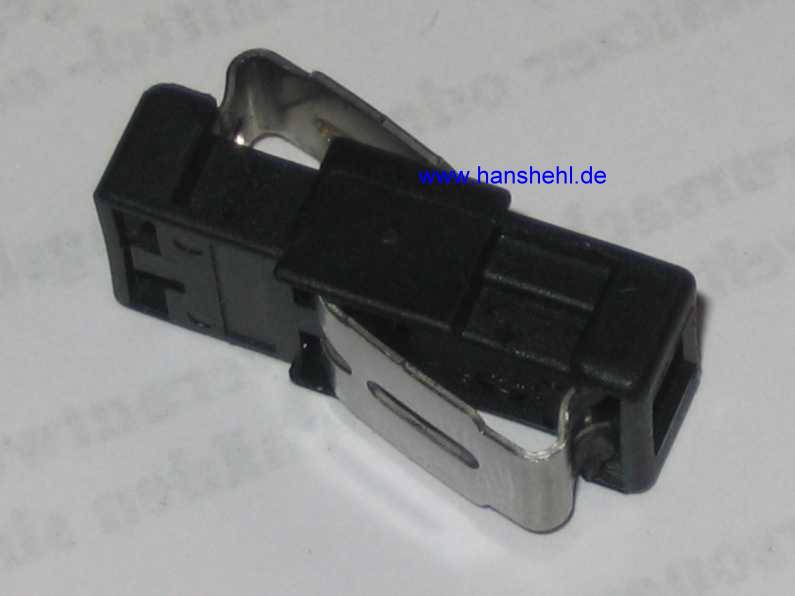

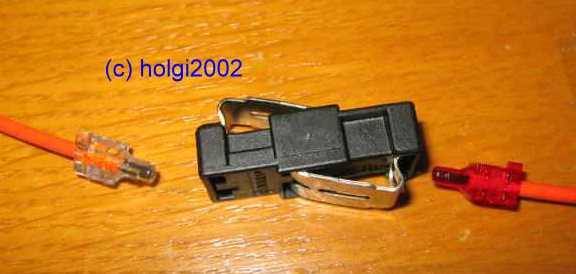

Der Verbinder A0005453384 dient zum Zusammenstecken/Verlängern von Lichtleitern, auch zum Überbrücken des D2B-Ringes.
Vermutet man einen Defekt in einem D2B-Gerät und wurde eines zur Reparatur entfernt, kann man die zwei Lichtleiter
aus dem Stecker nehmen und mit dem Verbinder den D2B-Ring schließen.
D2B-Verbinder D2B-Verbinder
6.Teilenummern: top

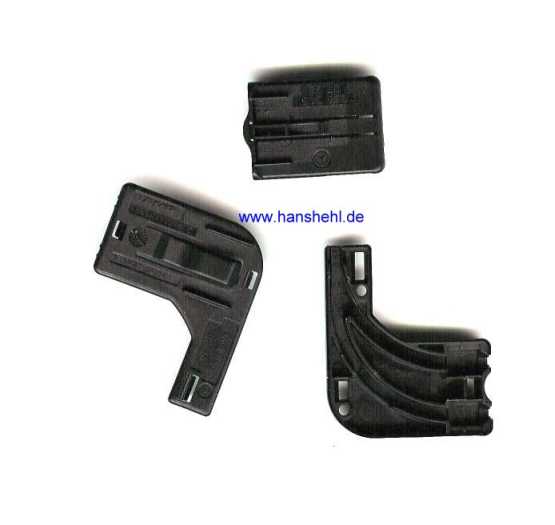

D2B-Stecker gerade: A0365450728
D2B-Winkelstecker zweiteilig (Comand 2.0): A0365450828 + A0365450928
D2B-Lichtleiter, A0005403808 xxxx = Länge in mm, z.B. 5m: A0005403808 5000 , wird zweimal benötigt oder A0005403808 2500, 2,5m
D2B-Stecker
