Türöffnungswinkel vergrößern :
z.B. 463.270 G55AMG

tipp108.htm:
Letzte Änderung am 02.01.22/13.10.19/8.04.16/24.05.14/12.10.13/30.12.2011 (C) Dr. Juliane Hehl
(Bilder soweit nicht extra gekennzeichnet in Eigenanfertigung)
Impressum gem. DSGVO

Startseite - Stichwörterverzeichnis Geländewagen / Webseite
Stichwörterverzeichnis R230

Die Webseiteninhalte bieten nur die Hilfe zur Selbsthilfe und sind keine Anleitung zur Reparatur, nur eine Literatursammlung. Emails werden nicht beantwortet, es gibt keine Zugangsdaten! Das gilt nicht für mir bekannte Clubmitglieder bzw. meine Teileangebote.

Arbeiten am Fahrzeug erfordern fachliche Kompetenz und die Ehrlichkeit, die eigenen Fähigkeiten richtig einzuschätzen oder besser die Finger davon zu lassen bzw. in die Werkstatt zu gehen. Alle Angaben nach bestem Wissen, aber ohne Gewähr und Haftung!

Etliche Hinweise können unter Umständen bei fehlerhafter Ausführung zu erheblichen Folgeschäden führen. Es wird daher ausdrücklich jede Haftung dafür abgelehnt. Der Ausführende trägt das alleinige und uneingeschränkte Risiko.

siehe auch Türen 460 / 463.
Übersicht:
1. Problem Türöffnungswinkel Fondtüren:
2. Ausbau Türhalter:
3. Ausbau Scharnier:
4. Tür-Probe:
5. Türhalter zerlegen:
6. Türhalter verlängern:
7. Öffnungswinkel 90 Grad:
8. längeres Türfangband von Mercedes:
1. Problem Türöffnungswinkel Fondtüren: top

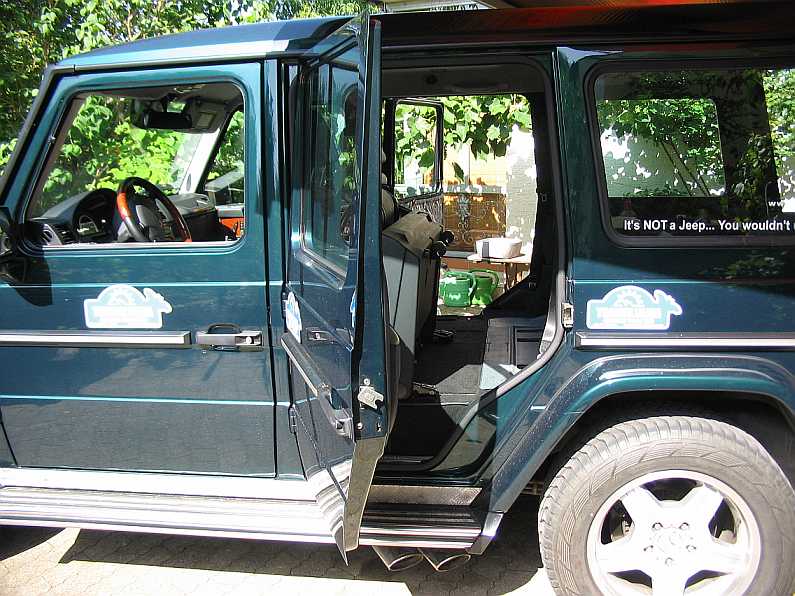

Der Türöffnungswinkel der Fondtüren ist beim 463 (G55AMG 2/2006) zu klein. Der Winkel zwischen ganz geöffneter Fondtür
und der geschlossenen Fahrertür beträgt etwa 117 Grad, das ist ein Öffnungswinkel von 63 Grad
(elektronischer Winkelmesser von Westfalia Art.-Nr. 282616, Bedienungsanleitung). Beim Beladen der Rückbank mit größeren Gepäckstücken kommt man kaum durch
die verbleibende Öffnung.
Türhalter

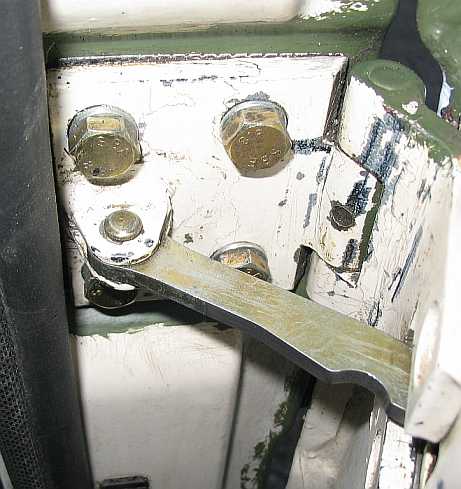

Der Fahrertür-Winkel beträgt beim G55AMG 69 Grad, wie auch beim 240GD /280GE mit einem anderen Türhalter mit seitlicher Rastung und Rolle (siehe Bild). 280ge
Hinzu kommt, dass unser alter Drahthaarrüde Erko im August 2011 mit 13 1/2 Jahren nun schon sehr gebrechlich ist. So kommt für den Hund nur noch der seitliche Einstieg über die Fondtür und das Trittbrett in Frage. Die Hecktürkante ist zu hoch. Der 1/3-Teil der Rückbank ist schon ausgebaut, so kann der Hund dann hinten liegen.

Ein G-Freund aus Wien hatte die Verlängerung des Türhalters A4637200116 schon durchgeführt, so wußte ich, dass es nicht so schwierig ist.

Übrigens: Inzwischen geht der Trend bei einigen Pkw/SUV zu größeren Öffnungswinkeln, ein Beispiel ist der Micro Van Meriva von Opel. Die Türen öffnen mit 84 Grad, also fast im rechten Winkel, siehe www.n-tv.de/auto/Meriva-oeffnet-neue-Tueren.
2. Ausbau Türhalter: Pfusch in Graz: top

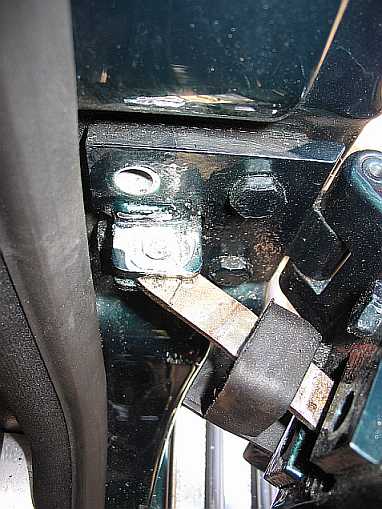

Nun ging der Ärger los, der Bolzen A0009911605 ließ sich nicht nach oben drücken/schlagen, er war fest und dreht sich mit dem Türhalter. Da hatte in Graz einer mit dem Hammer den Bolzen eingeschlagen, man sah es am deformierten Bolzenkopf. Somit wieder Pfusch, wie ich es im Tipp: (siehe Mängel am neuen G55AMG 2/2006) berichtet habe.

Auch das Abfräsen des Bolzenkopfes nützte nichts, um ihn nach unten herauszuschlagen. Der Bolzen saß fest.Wozu dann die Sicherung am Bolzen? Beim 280GE hielt der Türbolzen ohne Sicherung auch bei der Transilvania-Trophy 2008 und 2009.
Türhalter

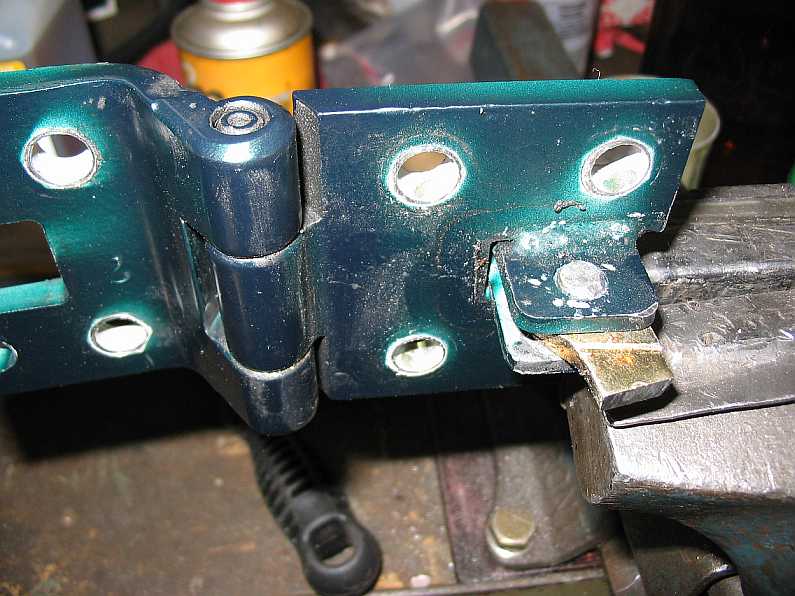

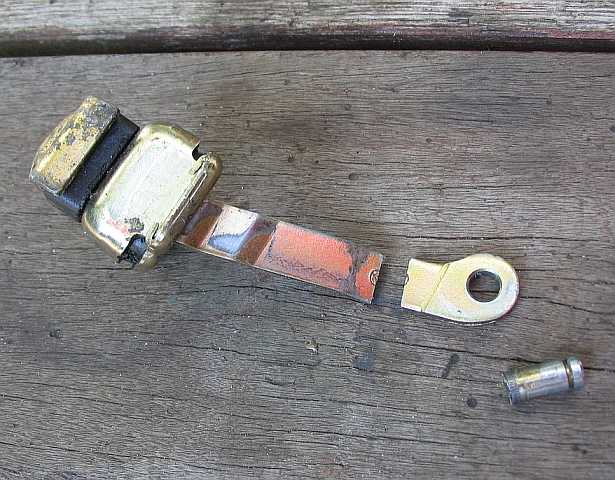

Da der Türhalter sowieso verlängert werden sollte, schnitt ich ihn mit der Flex durch. Nach Ausbau der Türverkleidung und des Lautsprechers kann man durch die Lautsprecheröffnung den Türhalter herausziehen und das Scharnier abschrauben. Erst im Schraubstock konnte ich mit einem kräftigen Durchschlag den Bolzen entfernen. Türhalter Türhalter Türhalter
Ursache des Ärgers:

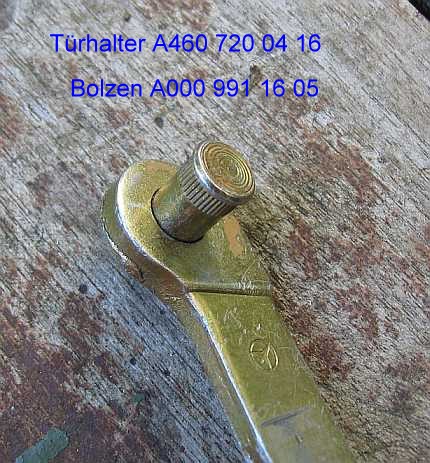

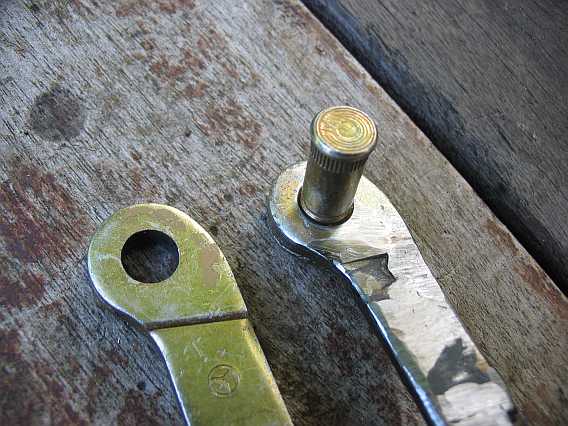

Ein neuer Bolzen A0009911605 passt zwar in das Loch des alten Reservetürhalters A4607200416, nicht aber in das Loch des G55AMG-Türhalters A4637200116 vom G55AMG. Grund: vermutlich verschieden dicker Zinkaufbau im Lochbereich, also etwas auffeilen. Die sonstigen Abmessungen sind gleich.
Türhalter Türhalter
3. Ausbau Scharnier: top

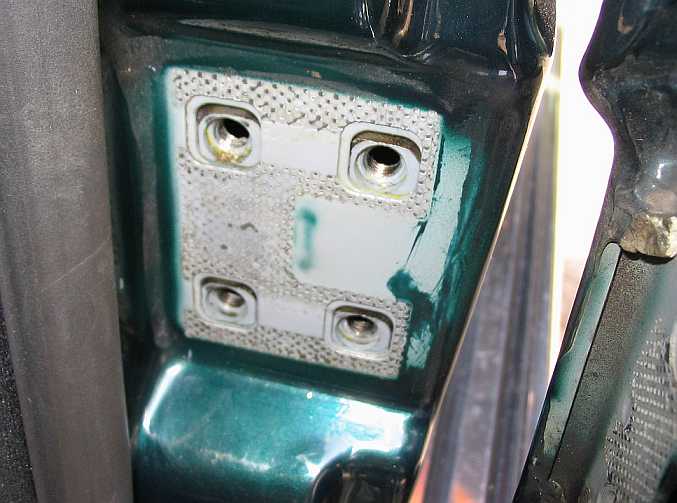

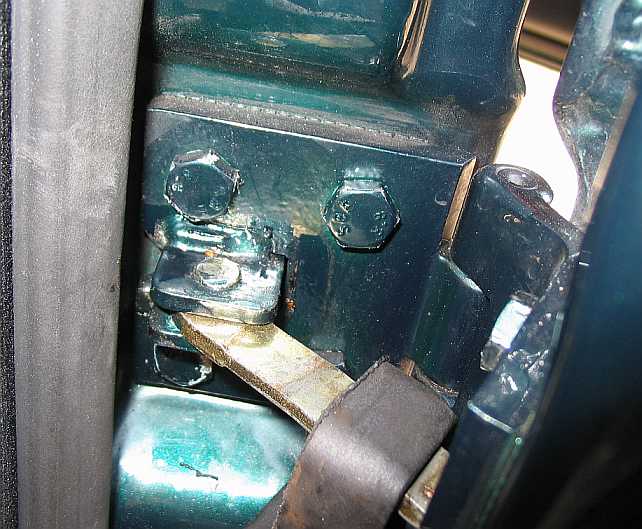

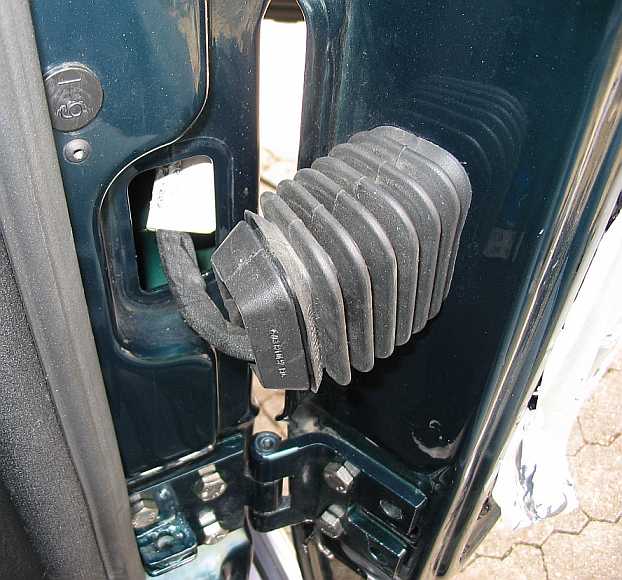

Das Türscharnier (gleich seit 1979) ist mit vier M8-Schrauben an der B-Säule angeschraubt. Zwei Schrauben halten es an der Tür, zwei kleinere Schrauben halten auch den Türhalter. Beim Einbau werden dann natürlich V2A-M8-Schrauben verwendet.
Die Auflagefläche des Scharniers ist natürlich nicht korrosionsgeschützt. Da wird mit Hohlraumwachs nachgebessert, auch die Unterlagen/Abstandsbleche A4607230197 werden mit Wachs eingepinselt. An der B-Säule-Seite sind drei, an der Tür eine Unterlage zur Justierung der Türlage. Türhalter
4. Tür-Probe: top

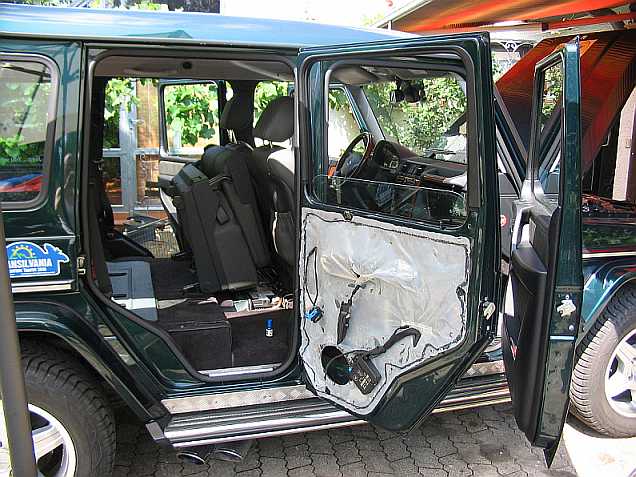

Ohne Türhalter kann man nun die Fondtür über 90 Grad öffnen. Der Kabelbaum von der B-Säule zur Tür ist lang genug und beweglich. Nun kann man problemlos einsteigen und die Rückbank beladen. Aber man sollte die Tür ohne Türhalter nicht zu weit öffnen. Das Blech der B-Säule ist so dünn, dass die Gummileiste der Fondtür eine Mulde hinterläßt. Türhalter Türhalter
5. Türhalter zerlegen: top

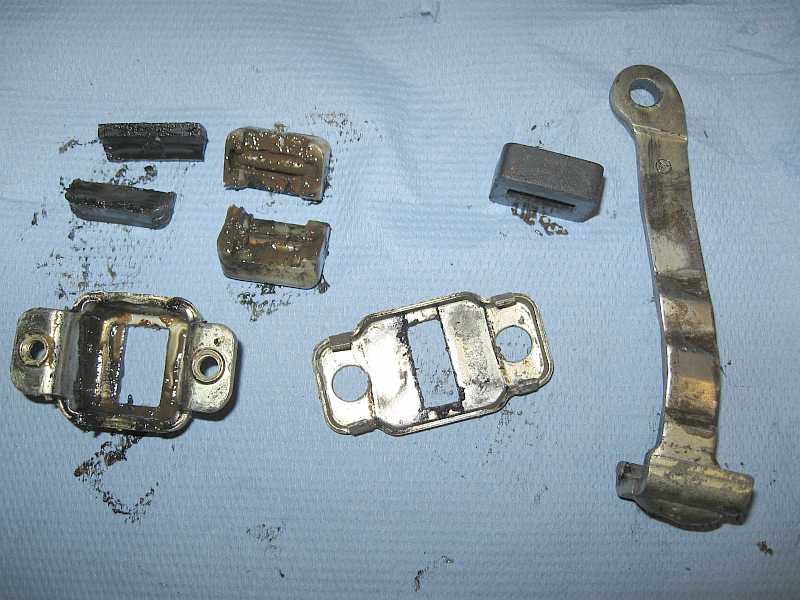

Auch der Türhalter von 2/2006 ist identisch mit den alten Türhaltern. Für den 240GD kaufte ich damals einen als Ersatz. Diesen Türhalter hatte ich zerlegt. Die ersten Türhalter mit Rolle sind im Tipp 6b, Abschnitt 7 beschrieben.

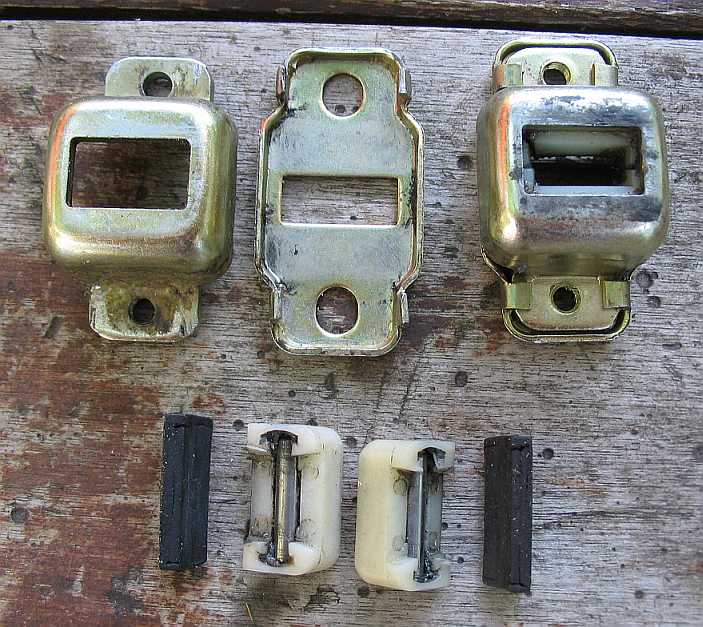

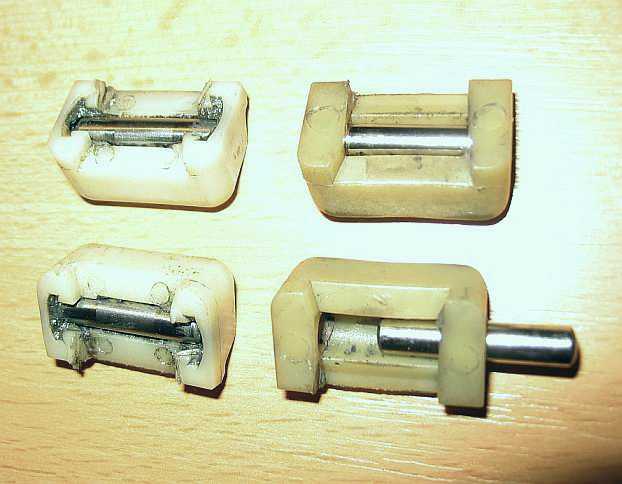

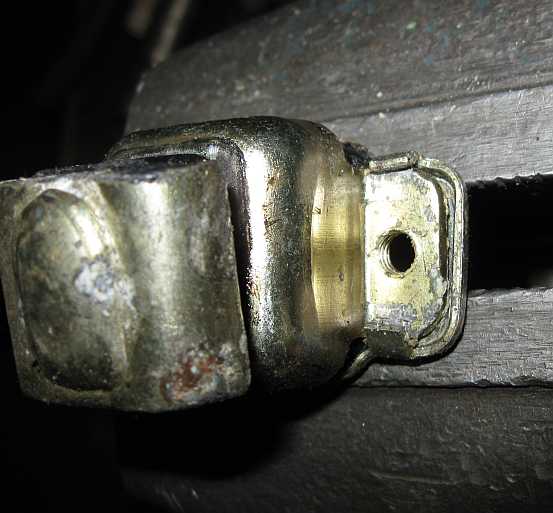

Zum Zerlegen klopft man die kleinen seitlichen Laschen nur soweit am Gehäuse hoch, dass man das Türfangband auseinander nehmen kann. Die Teile sind immer noch gleich, also haben sie sich bewährt. In den Türhaltern wurden mal die Kunststoffkeile mit den Gleitrollen geändert. Türhalter Türhalter Türhalter Türhalter
Zusammenbau:

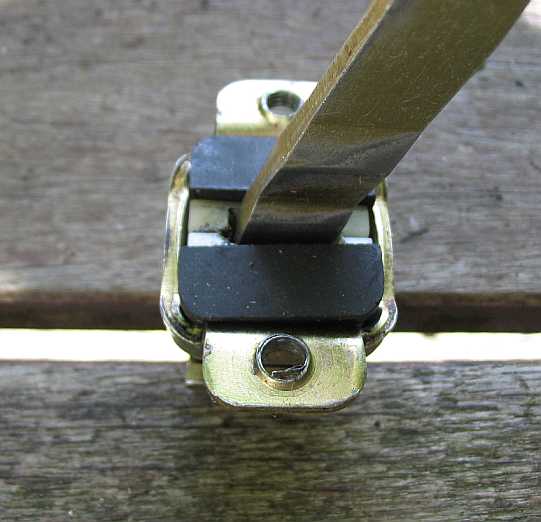

Zuerst die Gleitrolleneinsätze einlegen, dann passend die Gummidruckstücke.
Türhalter Türhalter Türhalter
6. Türhalter verlängern: top

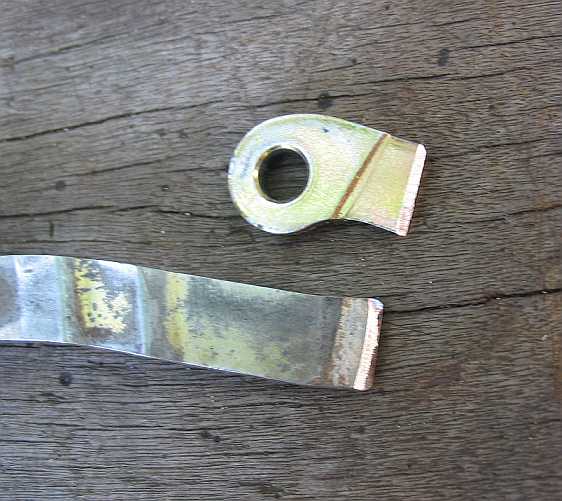

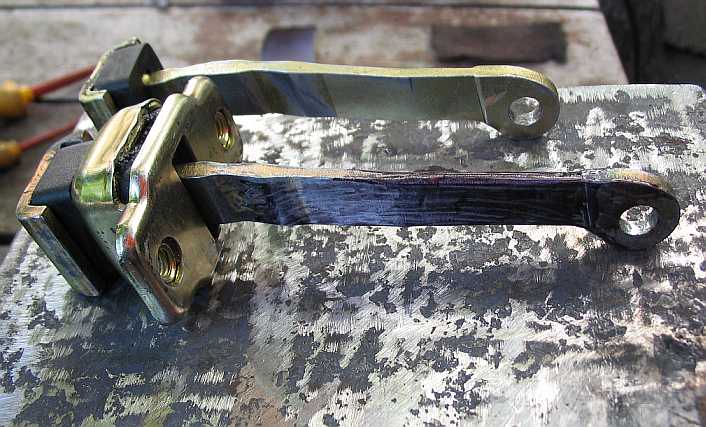

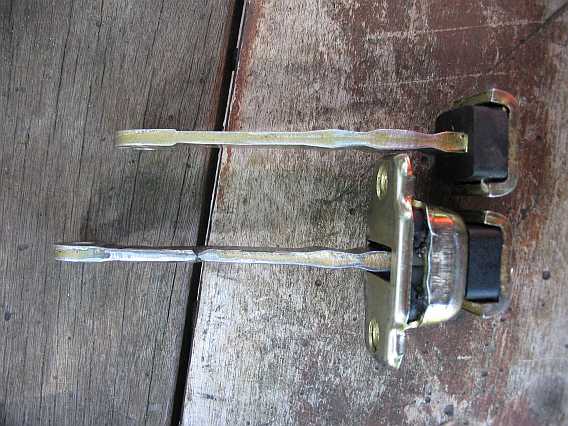

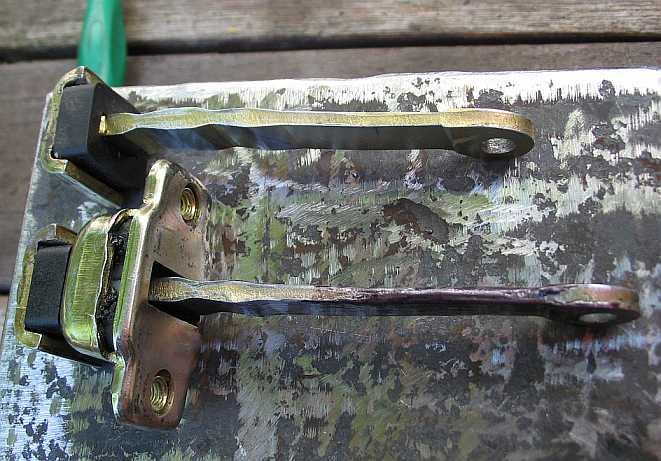

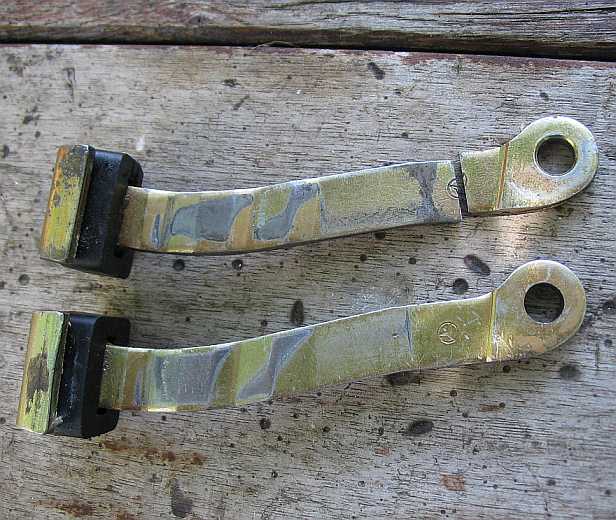

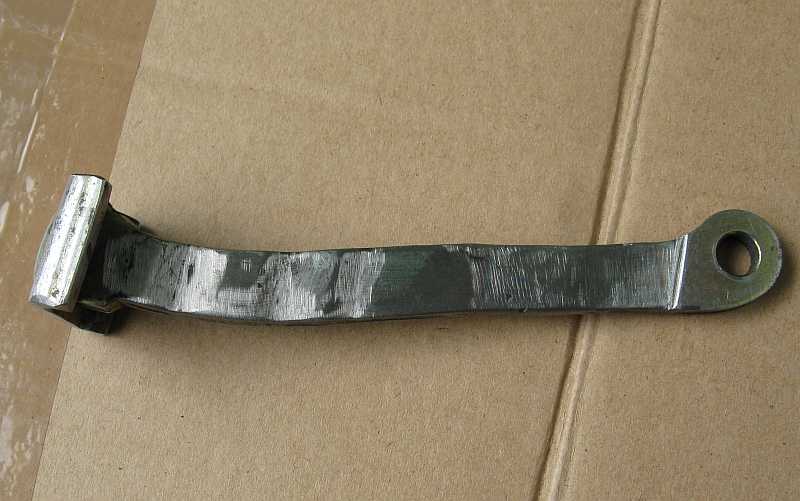

Der Halter ist etwa um zwei cm mit einem Stückchen Flachstahl 20 mm x 13 mm, 4 mm stark zu verlängern. Die Schweißkanten werden angeschrägt und dann verschweißt. Türhalter Türhalter Türhalter neu
Die Übergänge sind plan zu verschleifen. Türhalter Türhalter neu Türhalter Türhalter
7. Öffnungswinkel 90 Grad: top

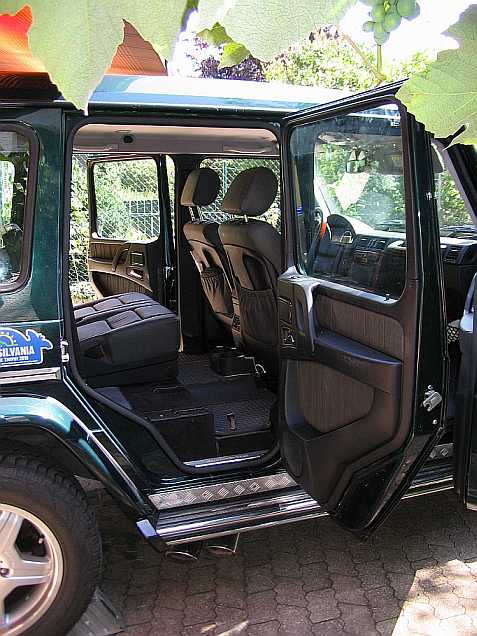

Rechte Fondtür: Nun geht die rechte Fondtür im 90-Grad-Winkel auf. Bei geschlossener Tür könnte der eingeschobene Türhaltersteg die Welle des Fensterhebers berühren. Ich habe die Welle mit einem Kabelbinder passend fixiert.
Türhalter Türhalter Türhalter
Linke Fondtür:

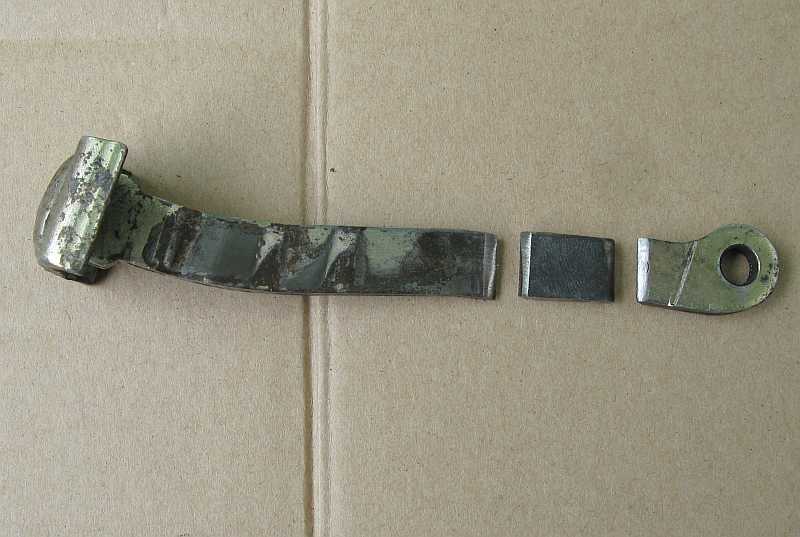

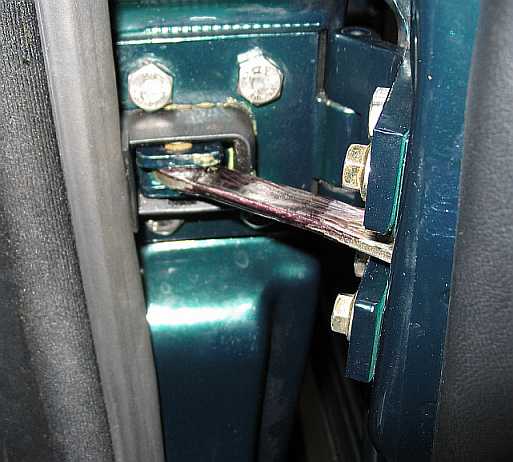

Am 24.05.2014 war bei der linken Fondtür der Motor der Zentralverriegelung defekt. Nun war die Verkleidung der Fondtür sowieso abgebaut und ich baute auch das Türfangband um. Anstelle des Öfnungswinkels von 63 Grad sind nun fast 90 Grad möglich.
Türhalter neu
8. Neuer Türhalter von Mercedes mit 90 Grad: top

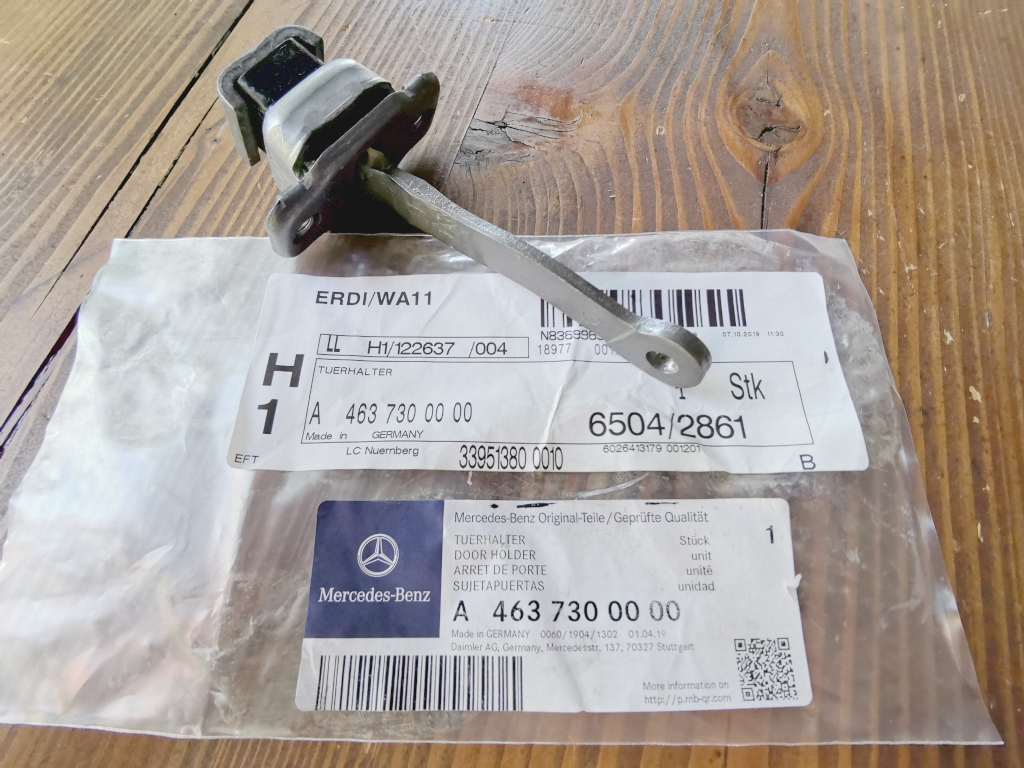

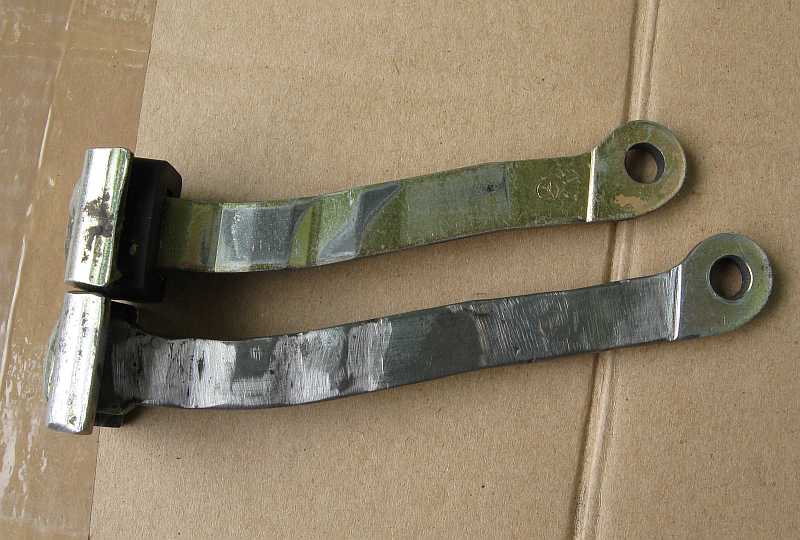

Nachdem ich damals im August 2011 das Türfangband umbaute, stand in der G-Club-Zeitung Nr. 3/2013 (Oktober 2013) auf Seite 26 ein Umbau-Bericht. Es gab damals also einen Türhalter mit längerem Türband A4637300016!

Im März 2014 ist diese alte Nummer A4637300016 durch die Nummer A4637300000 ersetzt, aber nicht sofort lieferbar. Also doch wieder Selbstbau oder über 4 Wochen warten. Ich baute daher das Türfangband der linken Fondtür selbst um.

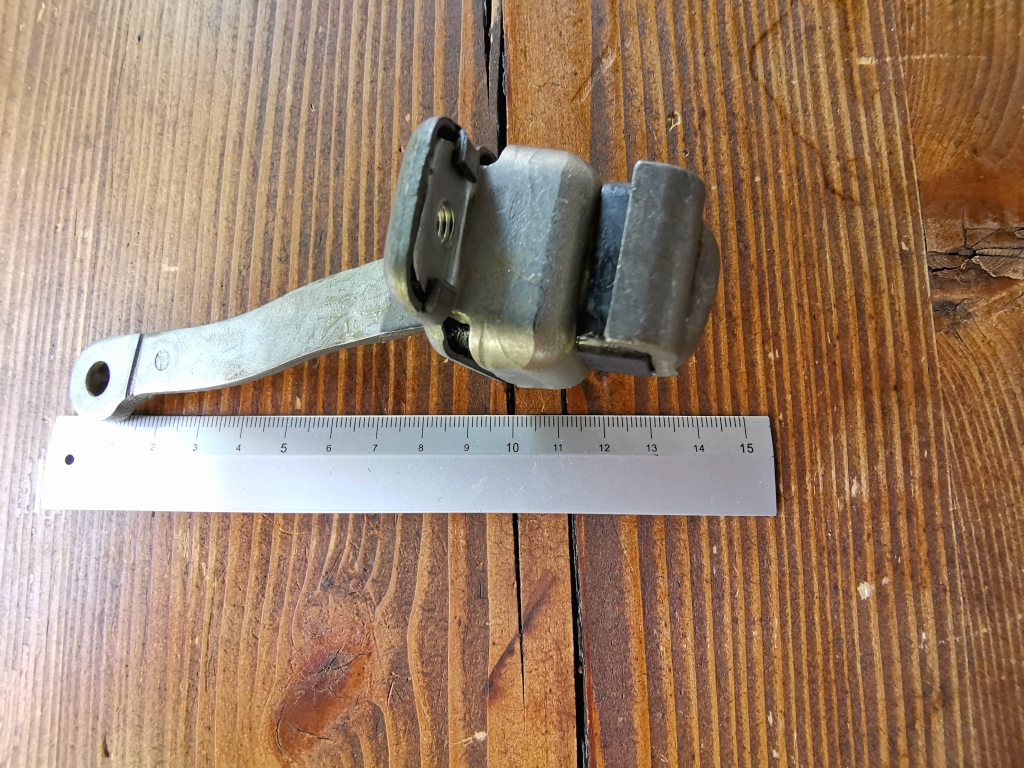

Im Oktober 2019 ist das längere Türfangband erhältlich. Ich musste es nun kaufen, da das selbstgeschweißte am
05.10.2019 nach 5 Jahren abriß, als ich mich gegen die geöffnete Tür lehnte. Nun hat das Blech der linken B-Säule auch eine Delle durch die Gummileiste der Tür.

Man muss nur die Verkleidung und den Lautsprecher abbauen, dann kann man den Türhalter wechseln.
Türhalter lang hinten Türhalter lang hinten
