Birnchen im Schalter auswechseln (z.B. GD250/ Bj.88):
tipp44.htm: w463 Letzte Änderung 03.02.26/04.05.16/30.12.11/18.07.2007 (C) Dr. Michael Beck - Dr. Juliane Hehl (Bilder soweit nicht extra gekennzeichnet in Eigenanfertigung) Impressum gem. DSGVO Webseite Juliane - Stichwörterverzeichnis Geländewagen / Webseite Tipp und Photos von Dr. M. Beck, Photo von DaPo (viermalvier) siehe auch Tipp20: Schalterblende 300GD ausbauen |
| Übersicht: |
1. Beleuchtung der Schalter reparieren (GD250 / Bj.1988):
Bericht von Dr. M. Beck: Prinzipiell sind alle Schalter und Taster gleich aufgebaut. Die Rückstellung erfolgt durch eine Kugel, die durch eine Feder vorgespannt wird und bei der Demontage leicht verloren geht (s. weiter unten). Daher ist es ganz wichtig erst die Anleitung ganz durchzulesen und dann mit der Reparatur zu beginnen. |
|
2. Demontage aus dem Halterahmen:

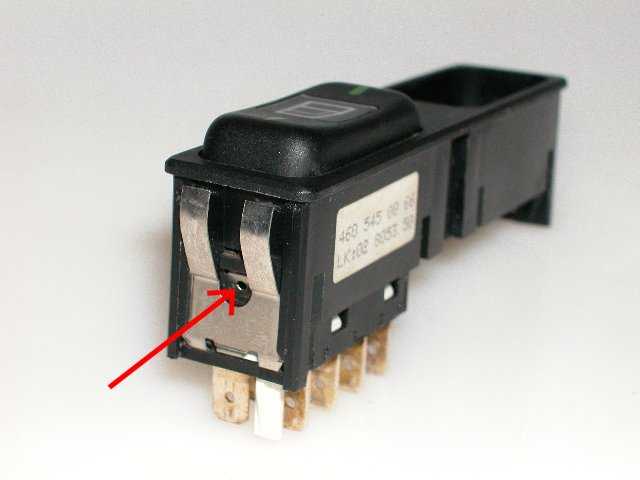

Der Schalter lässt sich durch Druck auf die Federn (Pfeil) nach oben aus dem Rahmen heraus schieben. Am besten lässt sich ein kleiner Schraubendreher in dem Loch ansetzen. Die gleiche Klammer befindet sich etwas versteckt auf der anderen Seite des Schalters. |
 |
|
3. Schalter demontieren:

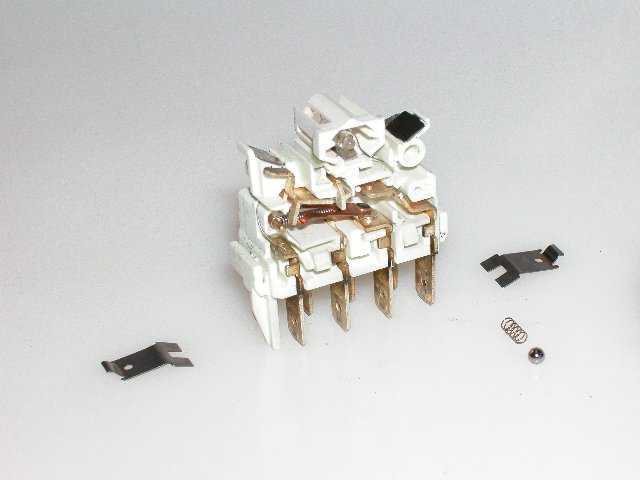

Als erstes die Schalterkappe abnehmen. Dazu mit einem kleinen Schraubendreher auf beiden Seiten hinter den Drehpunkt der Wippe haken und die Kappe abnehmen. Dabei auf die Richtung achten, da sonst im Auto der Schalter verkehrt herum sitzt. Anschließend von unten kleinen Schraubenzieher zwischen Gehäuse und Schalter stecken, dabei leicht mit dem Finger von oben auf das Gehäuse der Birne drücken. So die Rasthaken aus den Öffnungen drücken. Dabei aufpassen, aus den Löchern (beide Seiten) springt die Kugel und manchmal auch die Feder heraus, wenn Schalter und Gehäuse auseinandergezogen werden. Tipp von madmac (viermalvier): Schalter in einer Schachtel (oder Wanne) zerlegen, damit man die Teile wiederfindet! |
 |
|
4. Lampe ersetzen:

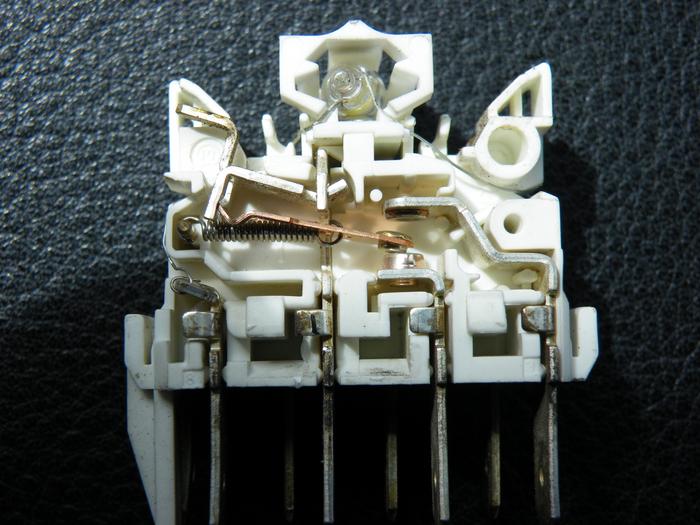

Drähte der Glühbirne durchschneiden und Birne durch andere ersetzen (z.B. Conrad, Glühbirne mit Lötbeinchen oder Kabel verwenden). Andere Birne einsetzen und an Kabelenden anlöten. Schalter in umgekehrter Reihenfolge wieder montieren. Zusammenstecken des Schalters und Gehäuses, Feder und Kugel in die Führung stecken, Klammern seitlich einstecken und Gehäuse und Schalter bis zum Einrasten zusammenschieben. Ende des Berichtes von Dr. M. Beck |
 |
|

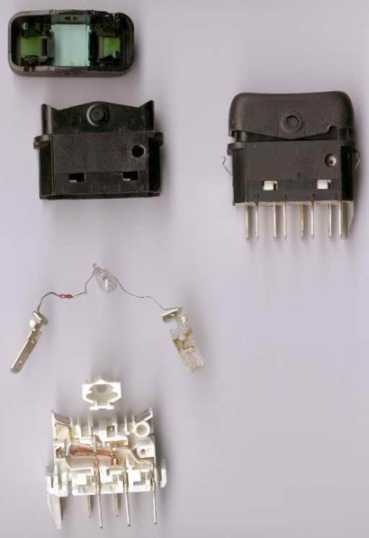

5. Schalter 24V: Sitzheizung LKW (Bild: DaPO, Forum viermalvier):
Der Vorwiderstand zeigt, dass vermutlich ein 12V-Birnchen verbaut wurde. |
 |
|
6. Teile:

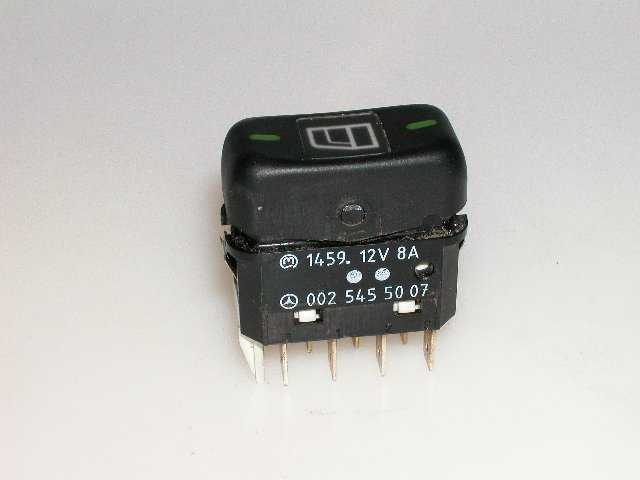

Schalter: A002545 50 07 |
|
7. Reparatur:

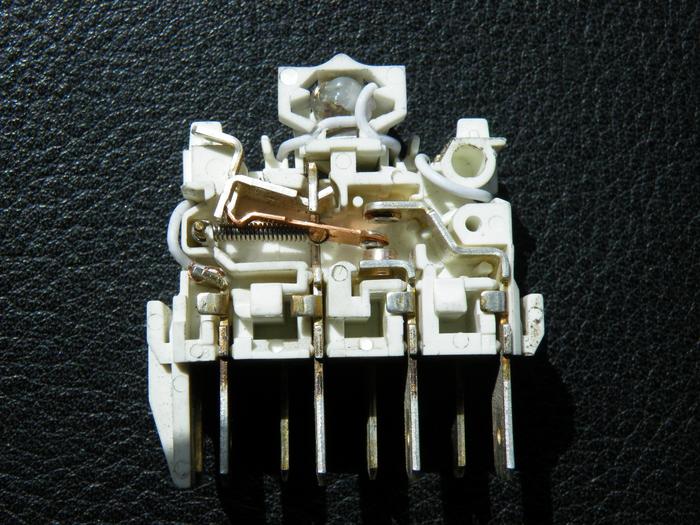

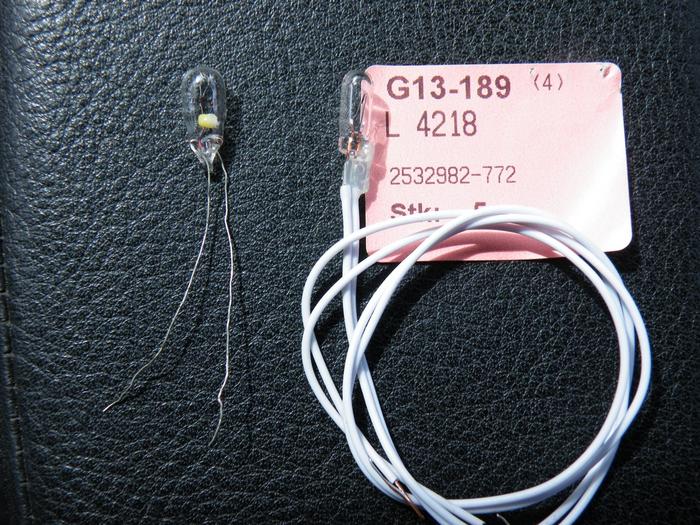

Harry (HASIMAJOE 4x4-Forum) baute die Birnchen von Fa. Reichelt in die Schalter ein. Hier sein Bericht: Ich habe gestern meine Schalter für die Umluftklappe und den Heckscheibenwischer wieder neu beleuchtet. Es ist eigentlich recht einfach, Schalter ausbauen und zerlegen. Vorsicht beim Auseinandernehmen, da sind zwei kleine Kugeln und zwei kleine Federn drin, die braucht man noch, also am Besten an einer Stelle zerlegen, an der man die Kleinteile wieder finden kann. Ich habe mir neue Glühbirnchen bei www.reichelt.de gekauft. Links die alte originale und rechts die neue mit der Bezeichnung: L4218 12V 40 mA für 0,71 Euro inkl. MwSt.. Das Einbauen der neunen Glühbirne ist ganz einfach, man sollte nur mit der dünnen Litze etwas aufpassen beim Abisolieren, sonst ist das Kabel ganz schnell zu kurz (ich hatte mir zwei in Reserve gekauft, und eine davon auch schon gebraucht ).Das Bild ist aber leider noch nicht der letzte Stand, denn man muss auch die Isolierung des Kabels an der Seite des Schalters entfernen, sonst passt das Innenleben nicht mehr in das Gehäuse. Jetzt wieder alles zusammensetzten und gut ist. Der Zeitaufwand beträgt ca. 10 Minuten pro Schalter. Das schöne dabei ist, dass die Leuchtstärke (für meine Augen) genau der der originalen Schalterbeleuchtung entspricht. Gruß Harry |
 |
 |
 |
|
8. Lieferanten Micro-Glühlampen 12V:
Stand 4/2016: Man findet diese Miniaturglühbirnchen im Modellbau und z.B. bei Fa. Conrad, Suchbegriff Micro-Glühlämpchen, Miniatur-Lampen usw., z.B. der Fa. Barthelme. |
|
