Teil 10: Heizöl-Außentank: hdg/heizung10.htm: Letzte Änderung 17.10.26/21.06.26/27.03.26/09.12.25/Beginn 26.11.2022 (C) Dr. Juliane Hehl Impressum gem. DSGVO zu Teil 11 - Gesamtübersicht- zu Teil 9 |
1. Daten:
Als wir das Haus 1986 kauften, war für die Ölheizung im Garten zur Lindenstraße hin ein 8000 Liter GFK-Kugeltank, glasfaserverstärkt, der Fa. Nau eingebaut, Durchmesser 2500 mm, Baujahr 1972, Zulassung 01/BAM/4.01/103/72 . Der Kugeltank Nr. 188 besitzt einen Peilstab 250 cm lang mit Kette zur Ölstandsmessung, 10 cm-Skala. Bei 250 cm sind maximal 8188 Liter (Bild 1), bei 245 cm sind es 8171 Liter (Bild 2) im Tank. Inzwischen ist die Heizung auf Einstrangversorgung umgebaut. |
 |
 |
|
2. Einbau einer Kunststoff-Innenhülle:
Am 07.11.1996 wurde von Fa. Nau, Bayerischer Behälterbau, Moosburg/Pfrombach eine Tankrevision mit Einbau einer Kunststoff-Innenhülle durchgeführt und eine Leckanzeige eingebaut. Leckschutzauskleidung Typ OE-15, Bauartzulassungsbescheinigung 01/PtB III B/S 1391 |
 |
 |
|
2.1 Die Kunststoffinnenhülle:
Die Kunststoffhülle Mipoplast der Fa. Hüls, Troisdorf AG, Typ R9625/6/SN, Dicke 0,75 mm, ist geprüft und nach 20 Jahren laut Materialprüfungsanstalt Darmstadt praktisch unverändert. |
|
2.2 Vorteile des Einbaues:
Aus dem Angebot Fa. Nau: Die Prüfkosten nach dem Hülleneinbau reduzieren sich enorm. Die Revisionsprüfung entfällt in Zukunft. Die Abnahmekosten reduzieren sich in Zukunft um ca. 50% Vor dem Einbau der Innenhülle nimmt der amtliche Sachverständige eine letztmalige Innenprüfung / Vermessung des Tanks durch. Dazu musste das vorhandene Heizöl abgepumpt und zwischengelagert werden. Nach dem Einbau der Innenhülle und dem Leckprüfgerät wird die Anlage vom amtlich anerkannten Sachverständigen nochmal abgenommen. |
|

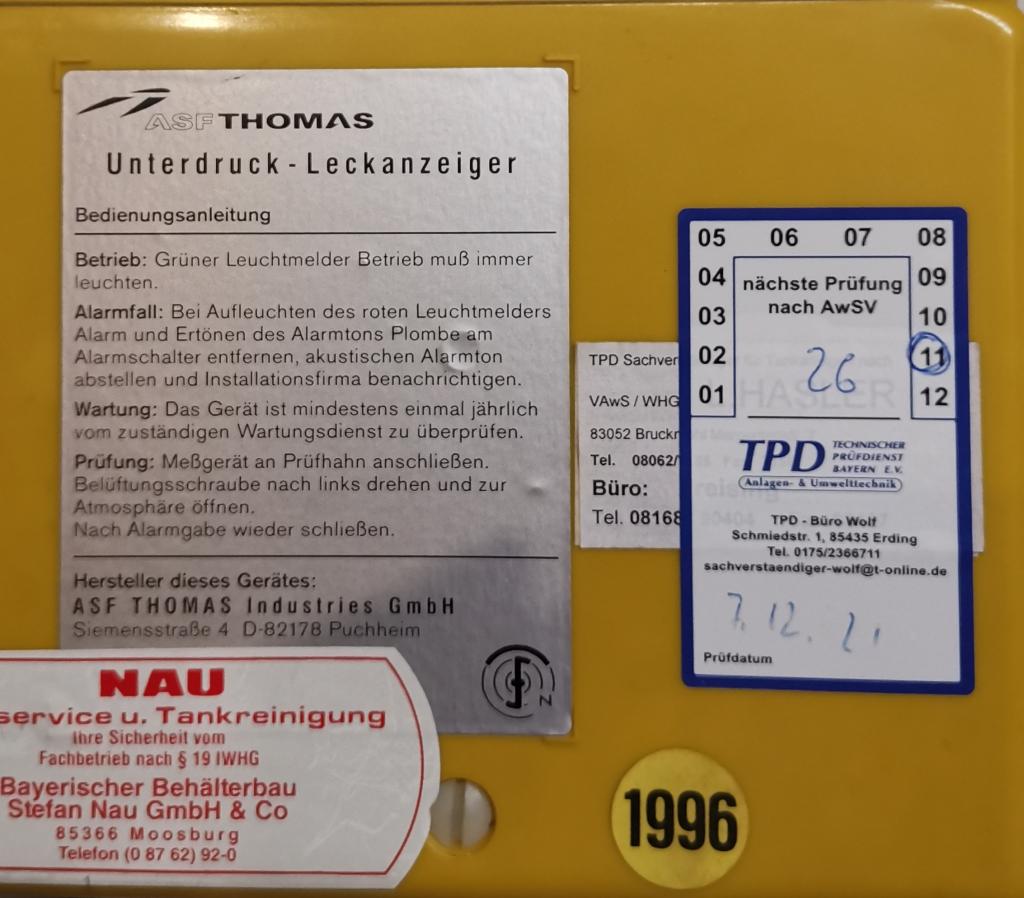

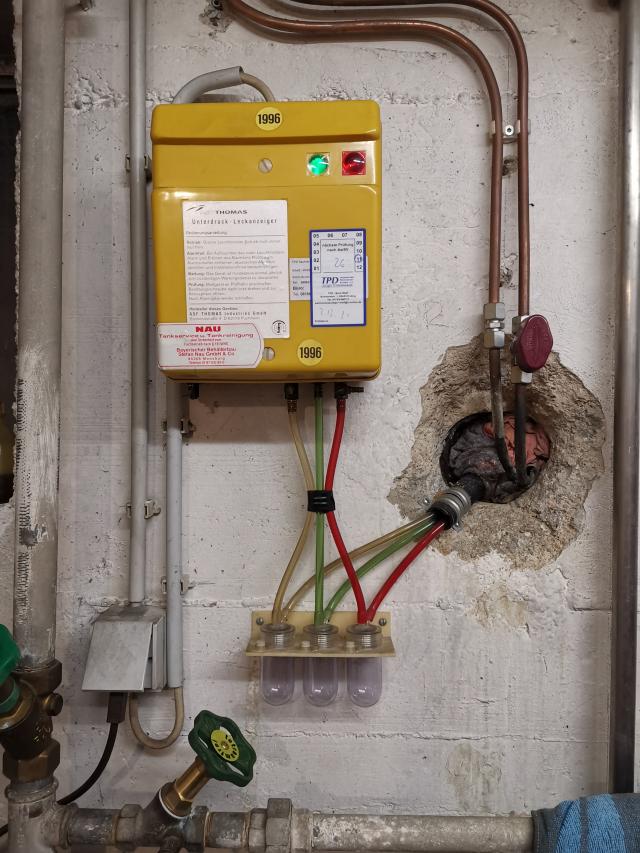

2.3 Leckanzeige VAKUMATIK IV F der Fa. ASF THOMAS: 1996:
Nr. 404873, Einbau 1996, Bauartzulassung 02/PTB Nr. III B/S 1278, brennbare Flüssigkeiten (VbF) der Gefahrenklasse A III Die Montageanweisung von 1995 hat 60 Seiten. In Zukunft wird nur alle 5 Jahre die Anlage und Leckwarneinrichtung überprüft, dabei wird das Vakuum abgelassen und neu erzeugt. Stand Herbst 2026: Die Fa. Tankbau Nau Eching/Pfrombach 08709 9499073 benachrichtigt, wenn der Prüftermin fällig ist, so nun im November 2026. Eingebaut wurde die Hülle am 07.11.1996, siehe Abschnitt 2. |
|
 |
 |
 |
 |
|

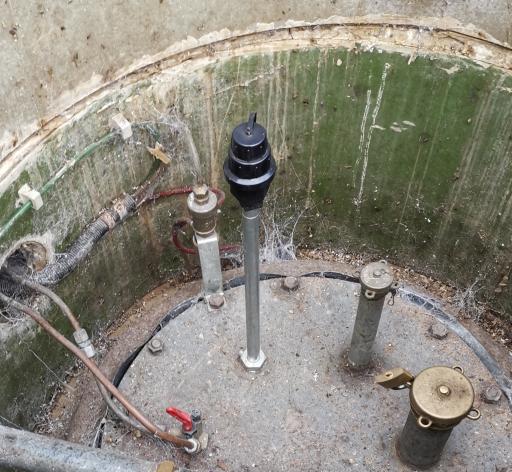

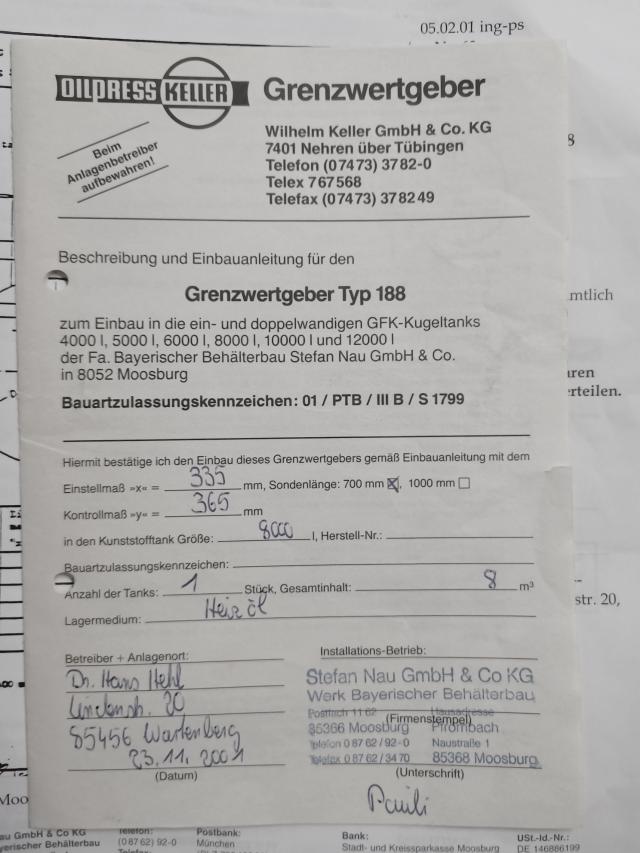

3.1 Grenzwertgeber Typ 188 von Fa. Oilpress Keller:
Sicherung gegen Überfüllen: Der Grenzwertgeber wird mit einer 2-adrigen Leitung mit der Abfüllsicherung des Tankfahrzeuges verbunden. Als Fühler ändert der Kaltleiter 4 (PTC-Widerstand) unten im Rohr des Grenzwertgebers beim Eintauchen ins Heizöl sprunghaft seinen Widerstand. Damit wird der Schließvorgang des Abgabeventils im Tankfahrzeug gesteuert. Die Sondenlänge beträgt beim 8000 l-Tank 700 mm. Einstellmaß X: 335 mm, Unterkante Einschraubkörper (= Tankdeckel) nach unten bis zum Ansprechpunkt Kaltleiter Kontrollmaß Y: 665 mm, Unterkante Einschraubkörper (= Tankdeckel) nach oben bis zum Markierungsring. |
 |
 |
 |
 |
 |
|

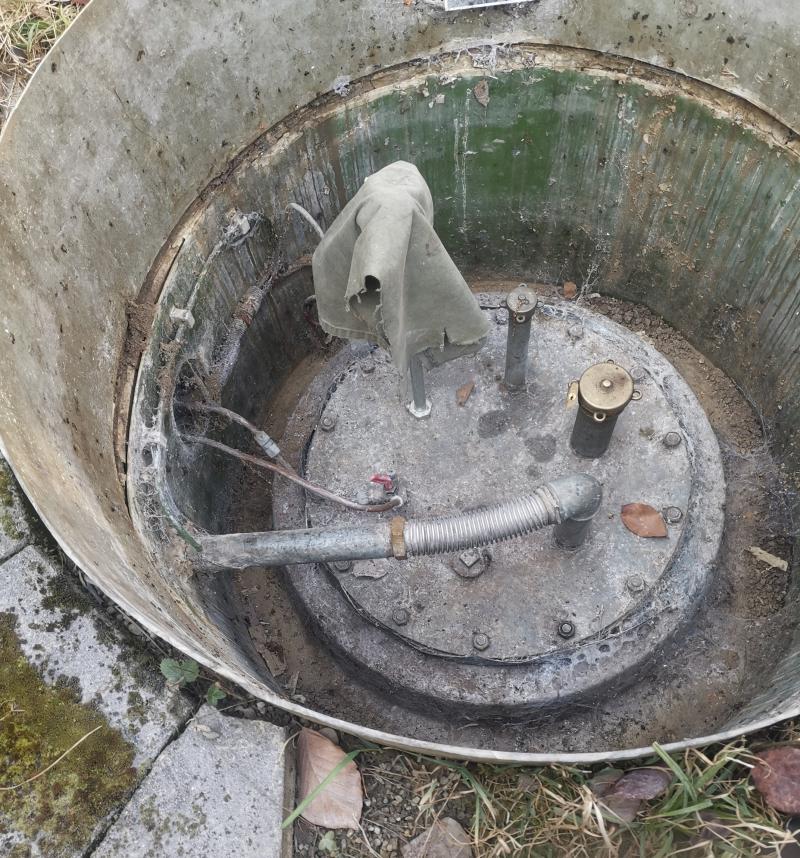

4. Tankstutzen (Domschacht):

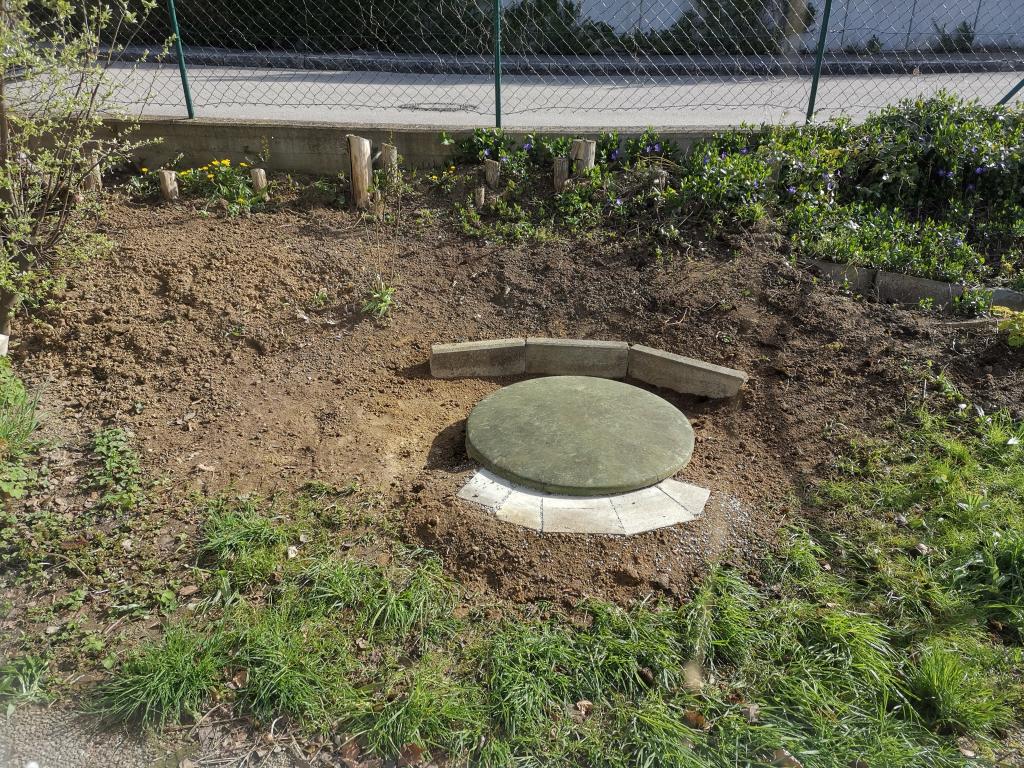

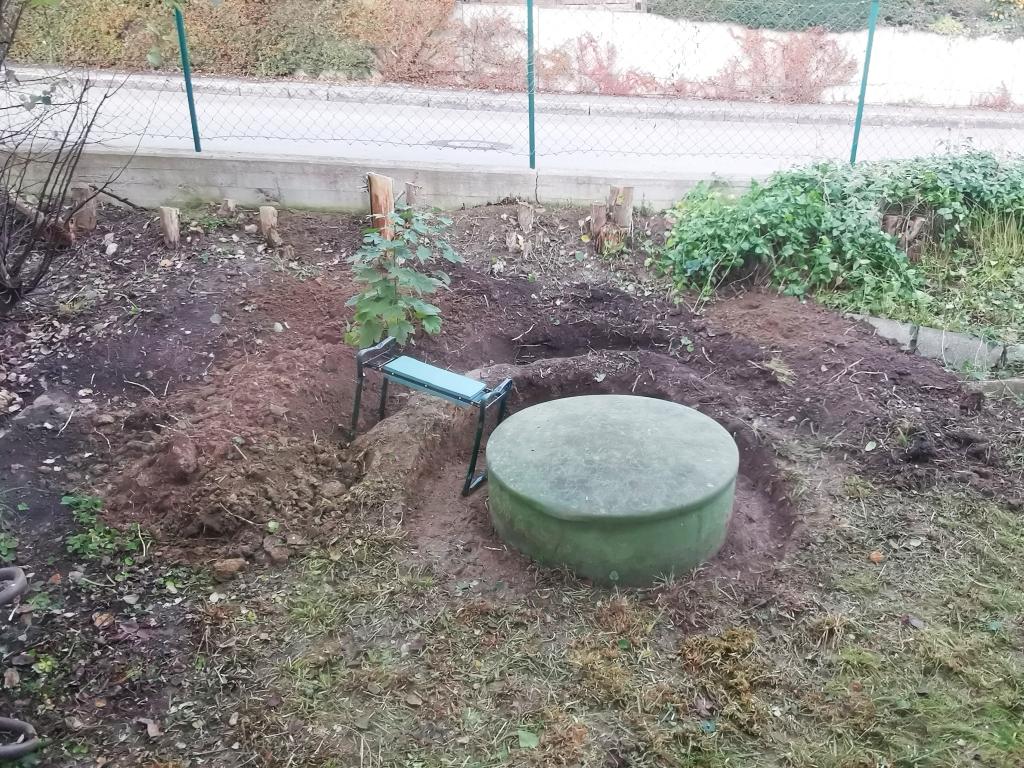

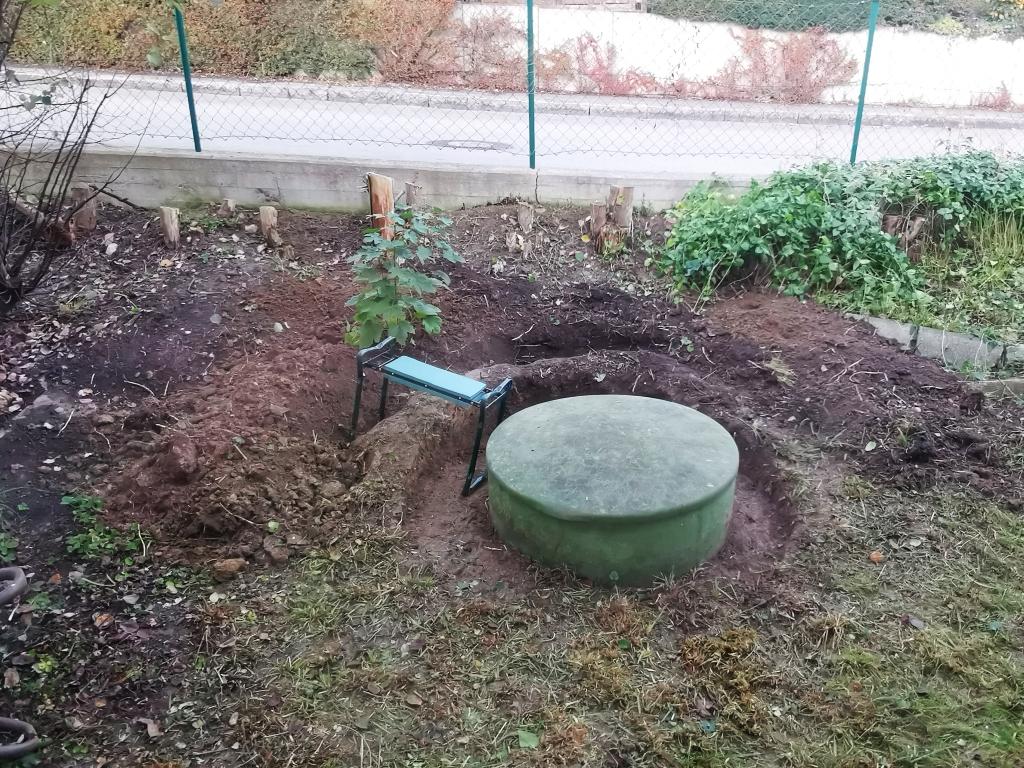

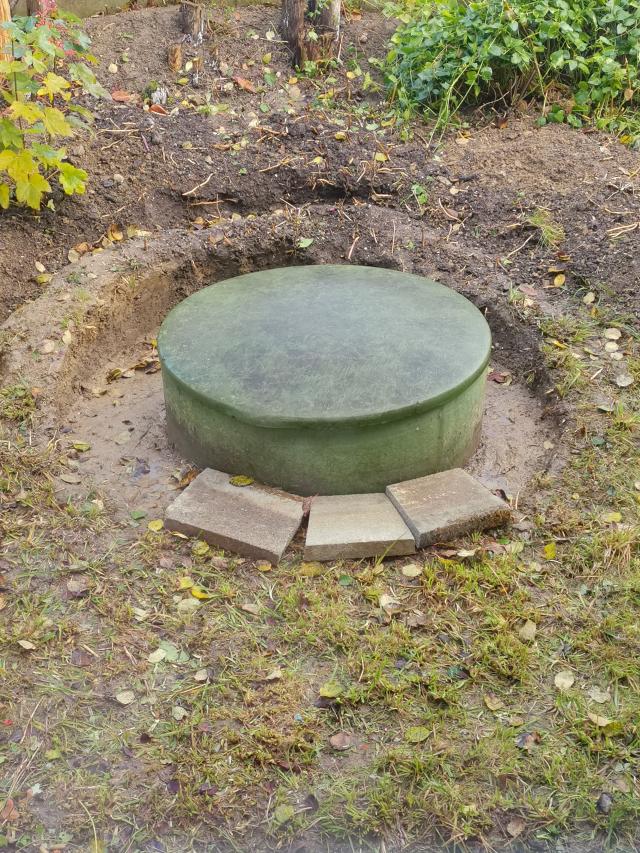

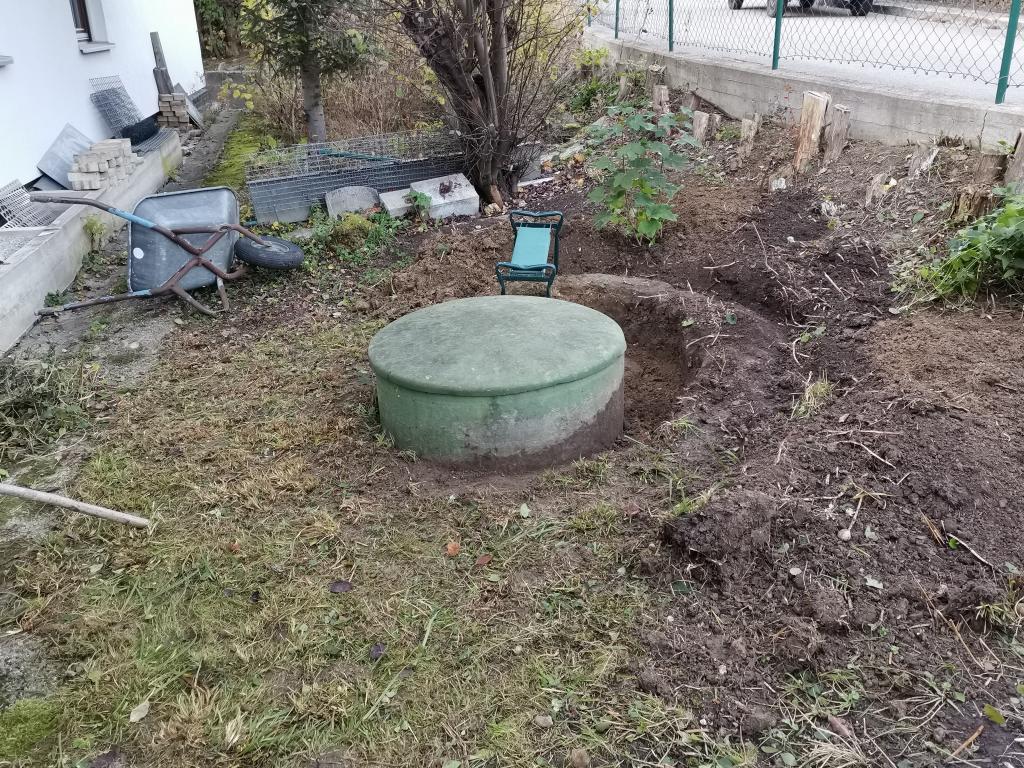

Der Haus-Vorbesitzer hatte 1972 einen Domschachtdeckel und zwei Ringe aus GFK von der Fa. Tankbau Nau einbauen lassen. Mit nun 79 Jahren (Stand 02.12.22) kann ich zwar hinunter zum Tankdeckel steigen, aber komme nicht mehr so gut zurück über den dünnen zu hohen Tankrad. Daher sollte der Rand (oberer GFK-Ring) um ca. 30 cm gekürzt werden. Am 02.12.22 rief ich bei Fa. Nau/Moosburg an, die Domschachtteile gibt es noch, aber der Deckel mit 85 cm Durchmesser allein kostet 230 Euro ohne MwSt.. Am 15.11.2022 grub ich rundum den Tankschacht die Erde ab und legte vorne am Rand 3 Pflastersteine. |
 |
 |
 |
 |
|
4.1 Tankstutzenumbau (Domschacht):
Der Grenzwertgeber sollte nicht an der Dom-Deckelunterseite anstoßen, ca. 5 cm Platz sollten bleiben. Der Abstand vom jetzigen oberen Domschachtrand zum Grenzwertgeber beträgt 37 cm. |
|
 |
|
Das Kniekissen
ist 3,8 cm dick und sollte auf dem Pflaster etwas über den Domschachtrand stehen. Vom Pflaster bis zur Randoberkante sind es 24 cm, zur Deckelunterkante sind es 22 cm, der Deckel ragt 2 cm über den Rand. Also kann ich 20 cm abschneiden. |
|

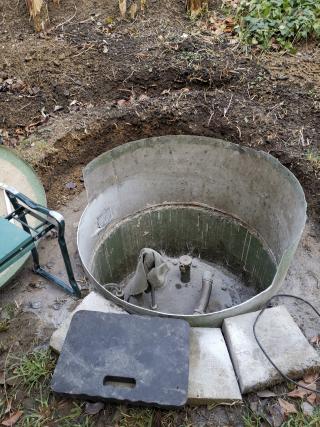

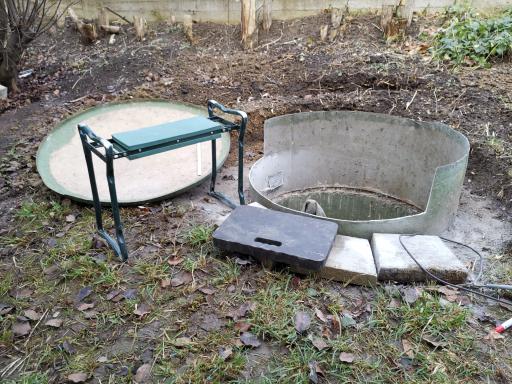

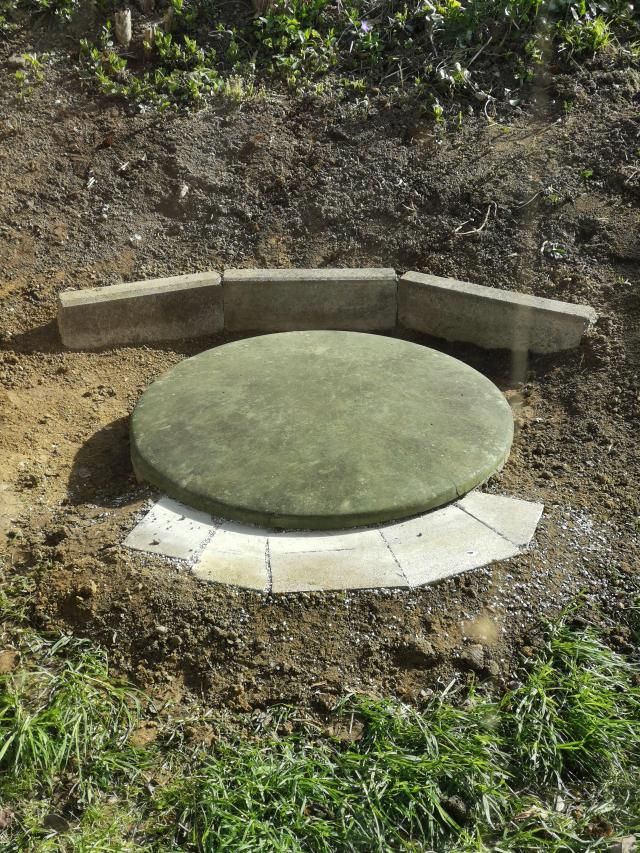

Am Samstag Mittag, 04.02.23, gegen 14:00 Uhr war schönes Winterwetter. Ich schnitt mit der Flex 20 cm vom oberen Rand ab. Nun kann ich auch mit fast 80 Jahren in den Domschacht zum Ölstand ablesen steigen, da ich mich am Rand auf das dicke Kniekissen setzen kann. Die Füße reichen nun auf den Tankdeckel. |
 |
 |
 |
 |
 |
 |
|
5. Tank Ölstand:
Dazu gibt es eine Doku der Heizöllieferungen heizung17.htm und des Verbrauches. Seit 23.04.2023 habe ich einen Heizöl-Durchflusszähler heizung7.htm#b4 einige Daten: Am 19.04.22 kaufte ich 1000 l Heizöl (Huber, Lengdorf), neuer Ölstand 19.04.22: 73 cm = 1700 l. Am 09.12.22 kaufte ich 800 l Heizöl (Huber, Lengdorf), neuer Ölstand 09.12.22: 80 cm = 1985 l. Am 04.02.23 kontrollierte ich den Ölstand: 57 cm = 1083 l , also etwa 900 l im Dezember/Januar verbraucht. Am 21.04.23 Ölstand im Tank: 35 cm = 436 l |
|

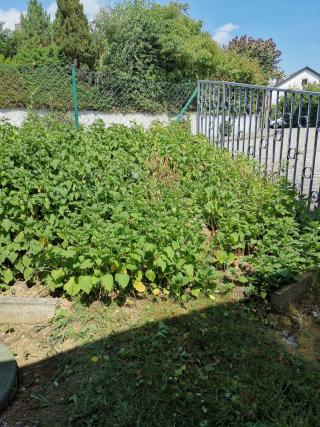

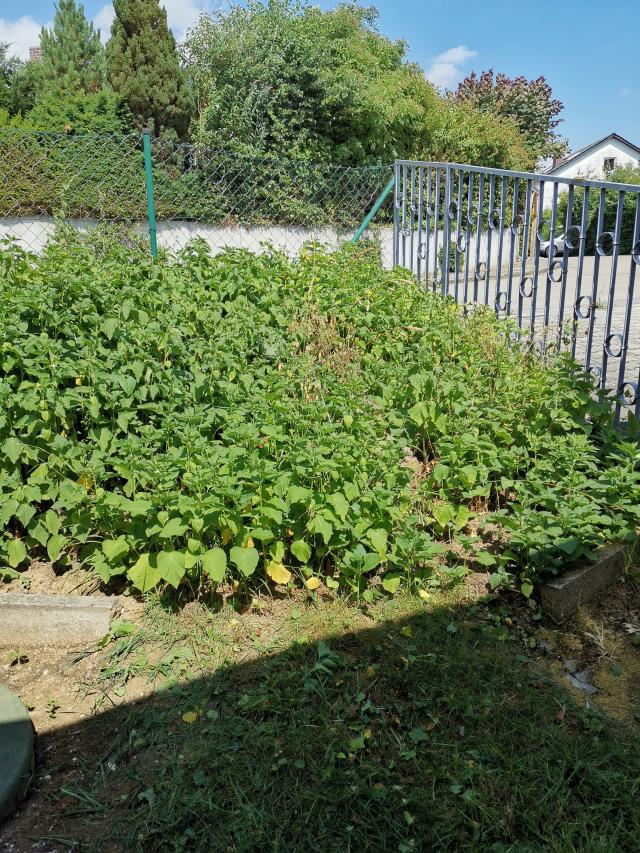

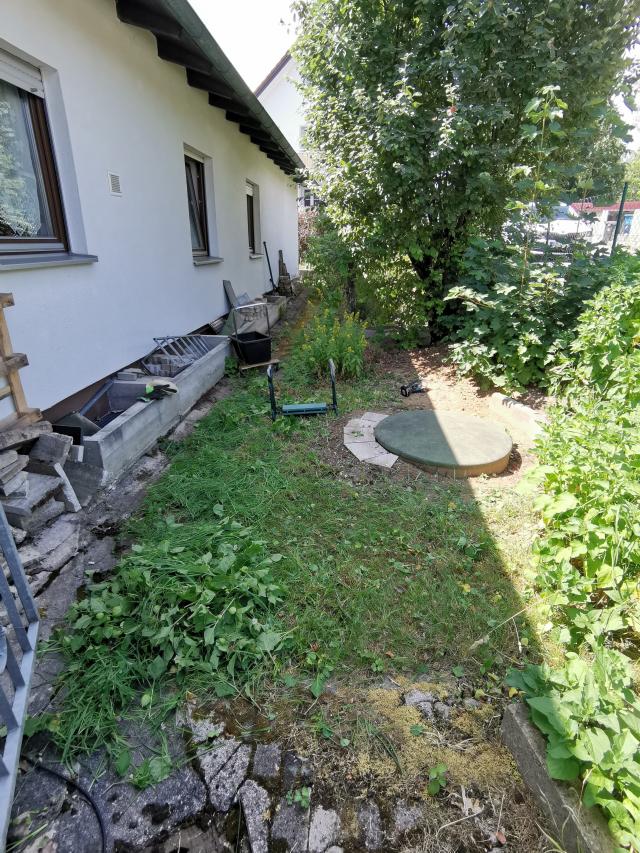

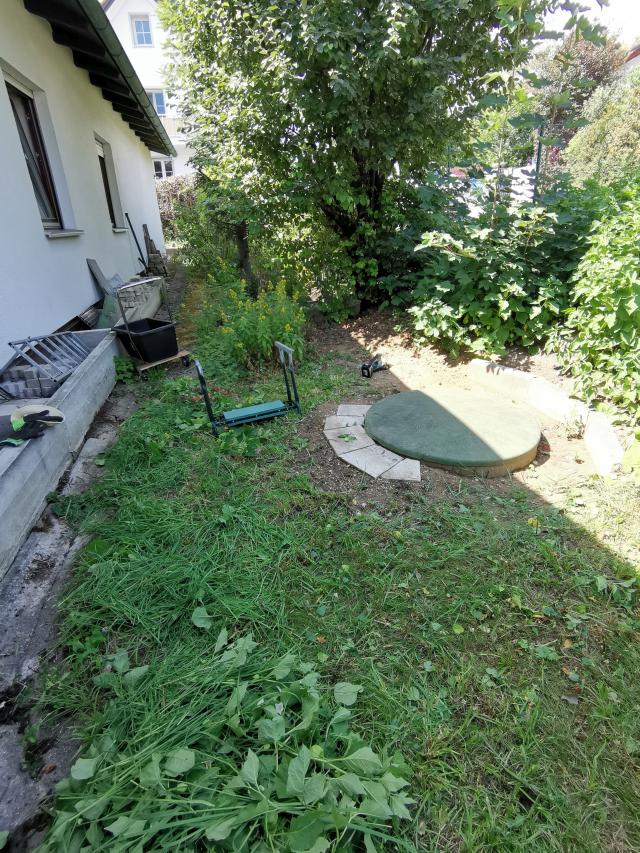

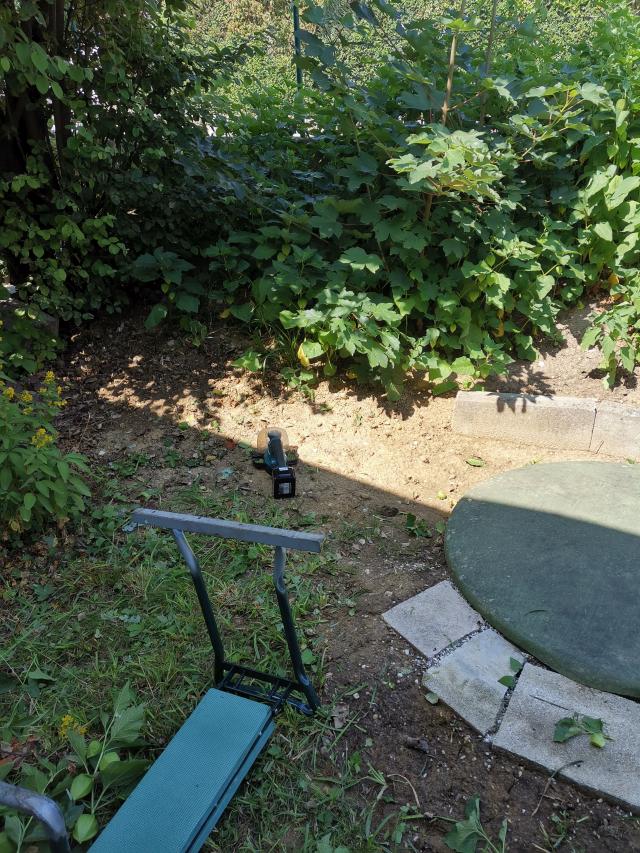

6. Öl-Tank: Gartenpflege 01.07.2023:
Das Gras wuchs wie die Lampionblumen beträchtlich und so verwendete ich meine Makita-Grasschere zum Schneiden. |
 |
 |
 |
 |
|

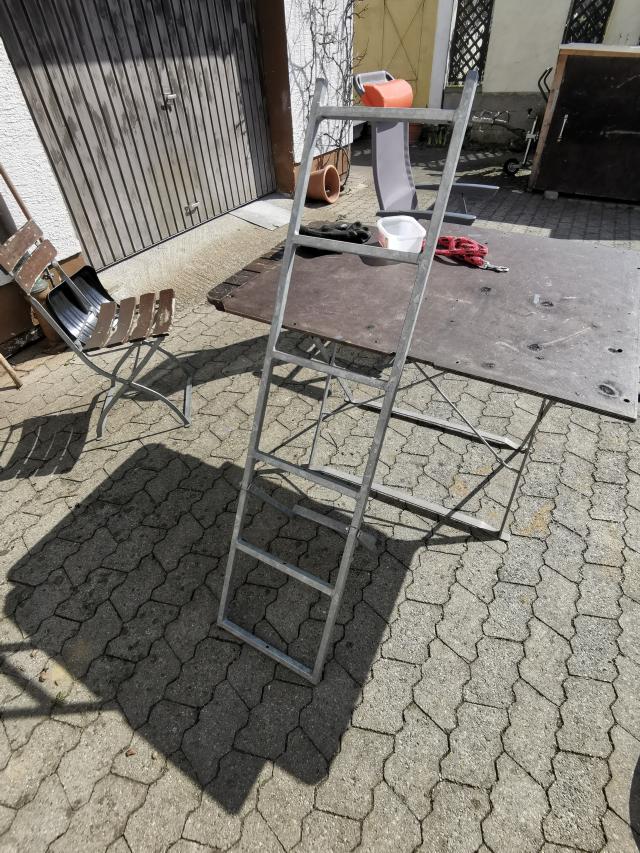

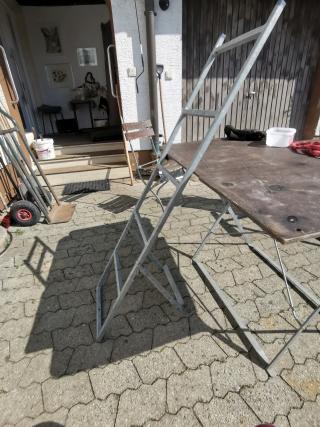

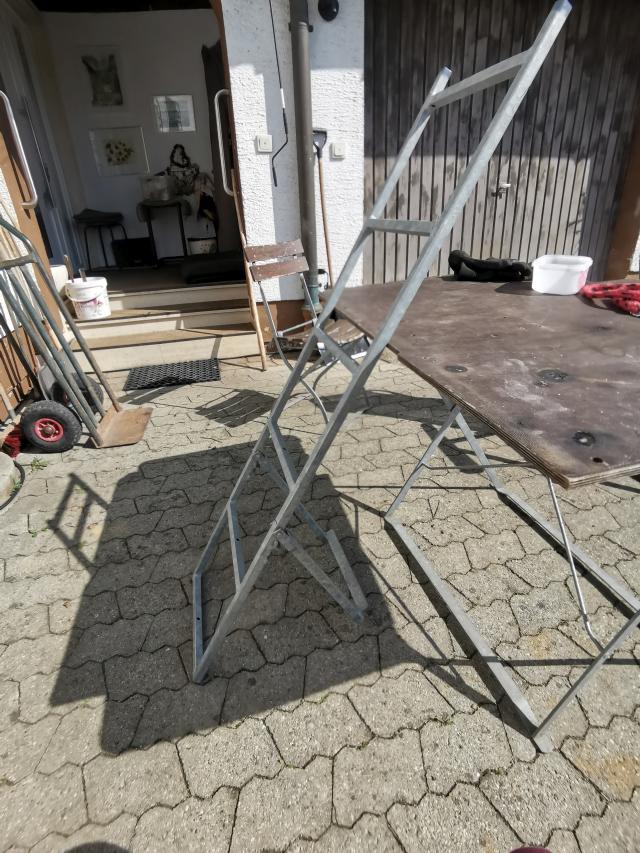

7. Leiter für den Tankstutzen: 20.03.2026
Für den Wintergarten baute ich damals eine Einhängeleiter für das Glasdach, damit man die schrägen Dachfenster putzen konnte. Sie wurde an der oberen Abschlusskante der senkrechten Außenfenster eingehängt. Die letzten Jahre ab 2020 kletterte ich am Wintergarten zum Schrägdach nicht mehr rauf, die Leiter stand nutzlos rum. Nun baute ich die Leiter als Einstiegsleiter in den Tankstutzen. Sie musste nur etwas gekürzt werden. Die klappbare Abstützung versetzte ich etwas, so dass die Leiter nicht den Tankstutzenrand beschädigte. Die Abstützung stand außerhalb vom Tankstutzen auf der Wiese, dann auf dem neuen Pflaster,siehe u.a. Abschnitt 8. Die Leiter stützt sich unten auf dem Tankdeckel am Entlüftungsstutzen/Rohr ab. |
 |
 |
 |
|
8. Rundpflaster um den Tankstutzen: 09.04.2026
Die Fa. Isargärten baute mir am 09.04.2026 ein stabiles Rundpflaster aus Porphyrsteinen (Würfel). Der Boden wurde abgetragen und die Steine einbetoniert. Eine leichte Schräge dient dem Wasserabfluss. Bilder siehe Gartenseite 2026-garten-januar.htm#b6. |
 |
