1. Übersicht: Die Kombi-Öl-Holzheizung B15lV von 1999 und die Heizungsteuerung HZ1616 werden vom Stromnetz (230V) versorgt. Zusätzlich gibt für beide eine Notstromversorgung für 230V mit einer 24V-Batteriebank hagen.htm (U-Boot-2V-Zellen) von Fa. Hagen und einer 1,4 kw USV (unterbrechungsfreie Stromversorgung). Eine 12V-Notbeleuchtung der Zimmer kann auch von alten 12V-Auto- Batterien übernommen werden. Und es ist ein Stromaggregat 2,1 kw vorhanden, das neben 230V auch 12V-Batterien laden kann, also auch die beiden Batteriebänke im Kellerflur zu je 12 V.

1.1 Umbau - Übersicht: Im Zuge der Umbaumaßnahmen und der Planung einer Einspeisung der 230V vom Stromaggregat ins Hausnetz (geht bei Erdung und Schutzleiteränderung (PE-Verbindung mit N mit Adapterkabel) brauchte ich die Zuordnung der 3 Phasen zu den Stromkreisen.

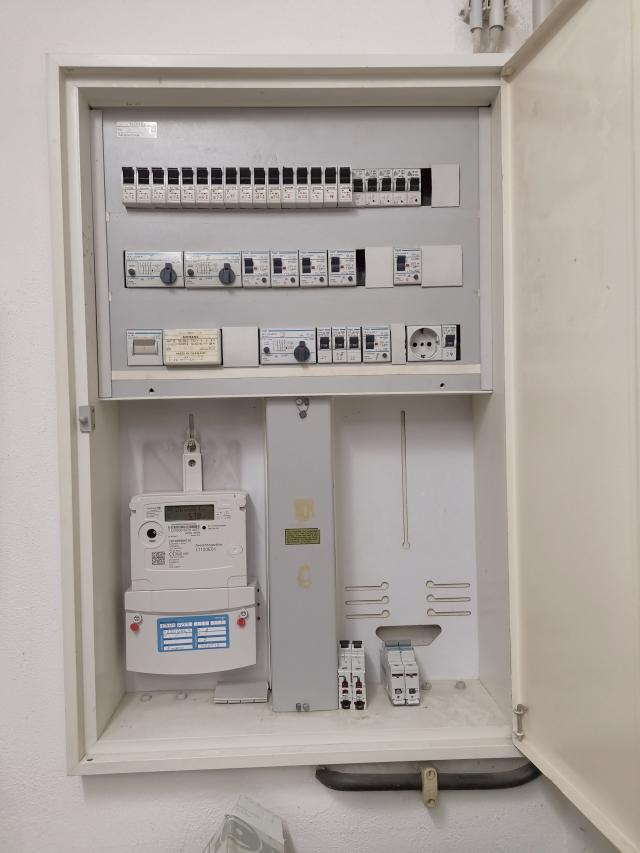

Zum Glück hatte ich eine Sicherungsliste haus-2022/hdg/heizung/notstrom/stromkreise/sichli-neu-030923.pdf angefertigt, als das 230V-Hausnetz im Zählerkasten umgebaut wurde. Vorher war nur ein FI-Schalter (RCDS = residial current operated protective device) für alle Stromkreise vorhanden. Die Stromkreise von fast jedem Zimmer wurden damals von einem Elektriker im Zählerkasten getrennt und über neue FI geleitet.

Am 03.01.23 wurde von den Bayernwerken ein neuer elektronischer Stromzähler eingebaut. Im Januar 2023 begann ich die Doku der einzelnen Stromkreise.

2. Notstromversorgung Holzheizung: Da eine Holzheizung bei Betrieb nicht einfach abgeschaltet werden kann, müssen bei Stromausfall die Umwälzpumpen weiter laufen. Die Mischer kann man ja von Hand verstellen.

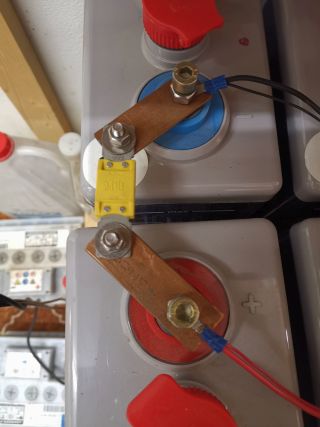

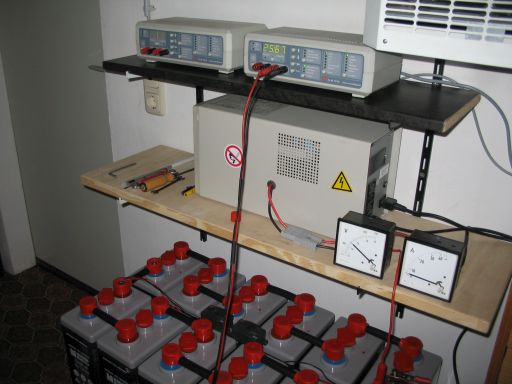

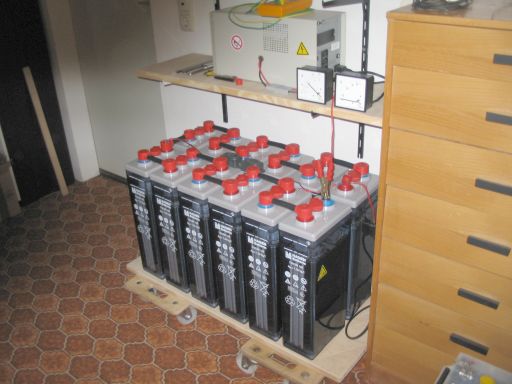

2.1 USV 24 V: Ich habe im Kellerflur eine alte 1,4 KW USV (ohne Batterie) stehen, die an eine 24 V-Batteriebank mit 12 Zellen zu 2 Volt angeschlossen ist. Hersteller: Hagen Batterie, OCSM 160, wird nur auf Bestellung gefertigt. 3 Sicherungen (100 A, an Plus- und Minuspol, Mitte) schützen vor Kurzschluss. Sie kann 4 Tage lang die 230V für den Ölbrennerbetrieb liefern und schaltet sich je nach Einstellung auch automatisch zu. Die neuen Umwälzpumpen heizung14.htm brauchen weniger Strom und laufen beim Notstrombetrieb daher länger.

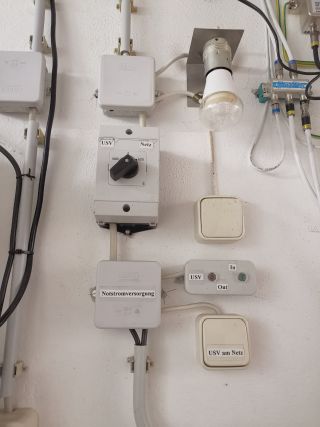

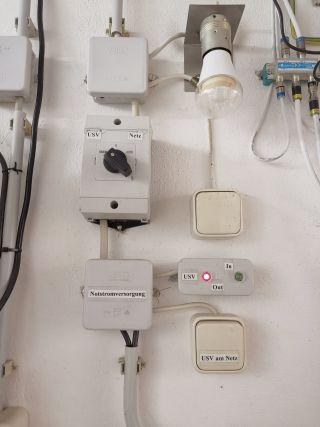

Normaler Betrieb: Über dem Batterieblock habe ich zur Umschaltung der Stromversorgung der Heizung zwischen 230V-Netz und USV-Batterieblock einen speziellen Wechselschalter mit stromloser Mittelstellung 0 (USV - Hand, 0, Netz - Auto) Mit dem Schalter USV am Netz kann ich die USV bei Stronmetzbetrieb einschalten, damit die Batterien geladen werden, die Kontrollampe USV In leuchtet.

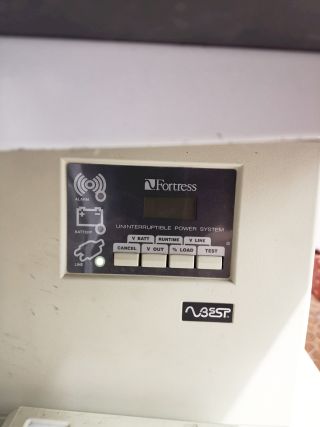

Die USV zeigt das LINE-Symbol, auch wenn der Heizungs-Notschalter an der Tür zur Heizung aus ist, aber die HZ1616 und Öl-Brenner ohne Strom sind.

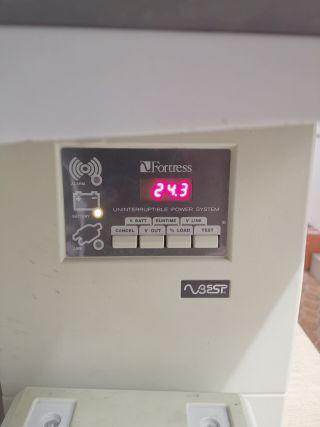

Liefert ohne 230V-Netz (Schalter USV am Netz AUS) die USV die 230V, leuchtet die rote Kontrollampe am Verteiler USV Out, an der USV das Symbol Battery. Die USV hat mehrere Anzeigemöglichkeiten wie Batteriespannung 12V oder 230V-Ausgangsspannung.

Liefert mit zugeschaltetem 230V-Netz (Schalter USV am Netz EIN) die USV die 230V, leuchtet die rote Kontrollampe am Verteiler USV Out, an der USV das Symbol Line und die grüne Kontrolllampe USV In. Die USV hat mehrere Anzeigemöglichkeiten wie Batteriespannung 12V oder 230V-Ausgangsspannung.

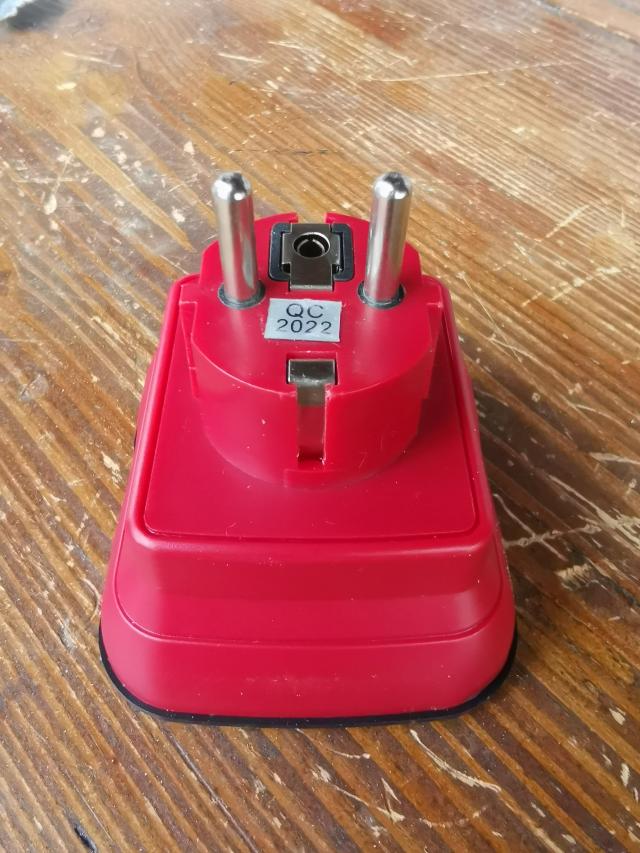

2.2. Steckdosentester SDT1 von Benning: Anwendungsbericht von tj tech-journalist oder hier als Pdf haus-2022/hdg/heizung/notstrom/sdt1.pdf.

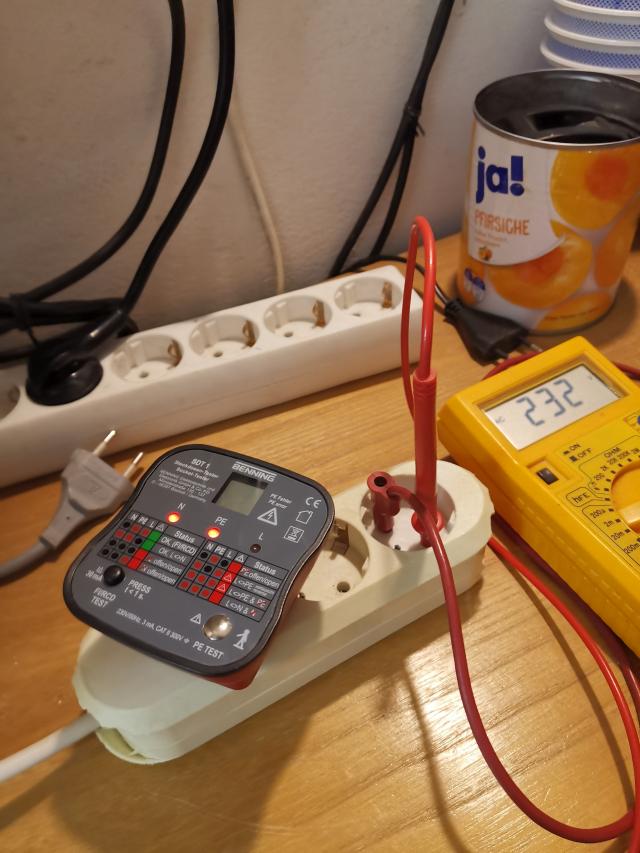

2.3 USV im Kellergang versorgt Heizung (Holzbetrieb): Am 14.02.23 versorgte am Nachmittag im Test die USV mit Batteriebank die Heizung (Holzbetrieb) über 2 Stunden. Die Batteriespannung sank von 25,5 V nur auf 24 Volt ab. Auch im Batteriebetrieb zeigt der Benning-Tester die richtige PE/L-Verdrahtung an.

2.4 USV versorgt Hauptrechner im Büro: Meine Rechneranlage wurde bis Anfang Dezember 2025 immer größer. Der Glasfaseranschluss kam dann dazu. Alles war an die Phase L 3 angeschlossen. Schaltete ich in letzter Zeit den Laserdrucker ein, löste der Sicherungsautomat von diesem Zimmer aus und das Zimmer war stromlos. Da ich für das LAN-Kabel vor vielen Jahren ein 23 mm-Loch im Zimmerboden rechts neben der Tür in den Heizungsraum gebohrt hatte, konnte ich eine Leitung zu der freien Steckdose im Heizungsraum legen. Die war wie die Heizung an Phase L 2 angeschlossen und mit einer eigenen Sicherung Nr. 6 und FI-Automat F1-III-4 abgesichert, siehe Sicherungsliste heizung/notstrom/stromkreise/sichli-neu-030923.pdf. Die Heizungsanlage hat eine eigene Notstromversorgung mit einer 24-V-USV und einer Batteriebank. So ist nun auch mein Hauptrechner nach vielen Jahren endlich an dieser USV angeschlossen. Im Herbst 2026 wird auch der WLAN-Router so versorgt

3.0 bis 3.5 ausgelagert nach heizung-13.htm.

3.6 Erdung Stromaggregat: IT-Netz: Das Notstromaggregat besitzt eine Erdungsschraube. Wird sie nicht benützt, besteht ein IT-Netz (Isoliert Erde). Netzform I: I = Isolierung aller aktiven Teile oder Verbindung (Isolé) eines Punktes mit Erde über ein Impedanz. Netzform T: T = direkte Erdung eines Punktes (terre), N: Körper direkt mit Betriebserde: Netzform S: S = Separé, Neutral- und Schutzleiter sind getrennt. Netzform C: C = Combiné, Neutral- und Schutzleiter sind in einem Leiter kombiniert. Grundlagen des IT-Netzes: https://www.youtube.com/watch?v=Ox7LTLAfB60 klassische Nullung TN-C: https://www.youtube.com/watch?v=g3fIHcCIIMk. Grundlagen dazu: https://www.bender.de/fachwissen/technologie/it-system/

Ein Erdungskabel verbindet es mit einem Metallstab 50 cm tief in der Erde. Dazu gibt es einige gute Youtubefilme von einem Elektromeister, Markus, "Freunde des Stroms". Der Youtubedownloader Qweb versagt bei diesen Filmen, ich verwende nun den Online-Downloader https://de.onlinevideoconverter.pro/64/youtube-video-downloader. Wenn eine Erdung fehlt (IT-Netz), kann man mit einem Voltmeter an der Schuckosteckdose an den Leitern L (Phase) und N (Neutralleiter) gegen PE (Schutzerdung) jeweils die halbe Spannung messen. Beim Steckdosentester SDT1 Abschnitt #b22 leuchtet nur in der Mitte die rote LED PE (offen). Es fehlt die Verbindung von N und PE. https://www.youtube.com/watch?v=T8ke97X0Rgw

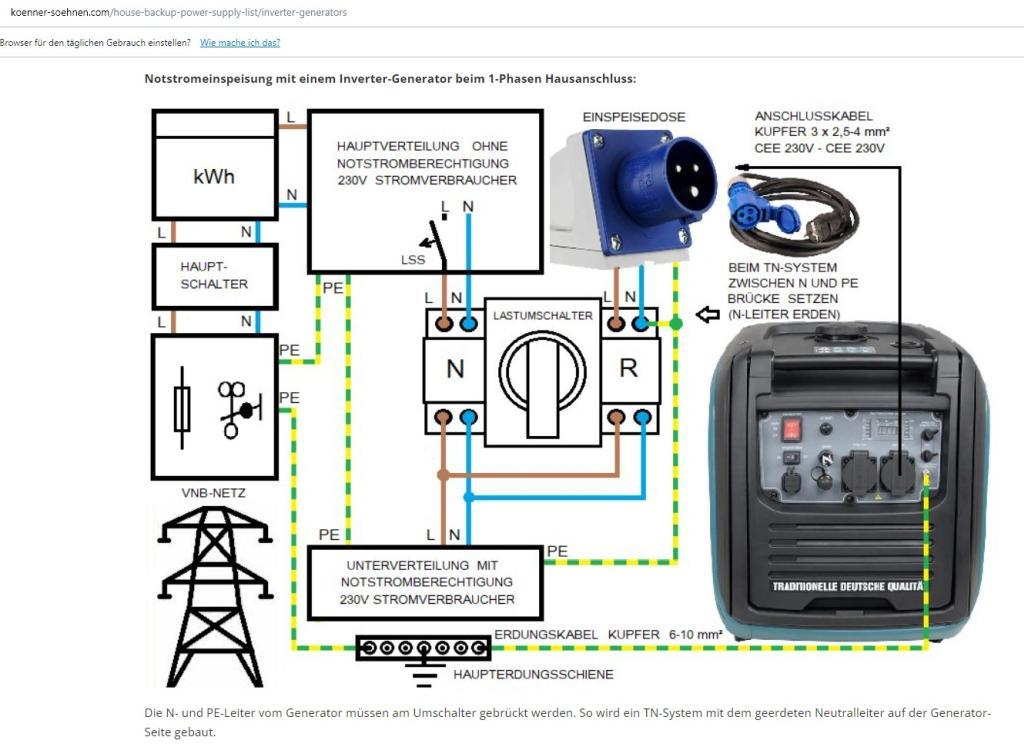

3.7 Einspeisung Stromaggregat: TN-Netz Einspeisung siehe https://koenner-soehnen.com/house-backup-power-supply-list/inverter-generators Hinweis von Fa. Trotec. Der Chef der Blitzschutzfirma Scheubeck, 84186 Vilsheim, Tristlstr. 15, 84186 Vilsheim, 08706 220 erklärte mir am 16.03.23, dass die Erdungsschraube des Stromaggregates nicht an den Blitzableiter angeschlossen werden darf. Am besten beim Ausgangsstecker, wo N vom Hausnetz und eine Phase des Aggregates mit PE für ein NT-Netz verbunden werden.

3.8 Schutzerdung Stromaggregat: Hilfskabel: siehe z.B. Notstromeinspeisung Teil 3 , oder hier als MP4. Adapterkabel: https://www.youtube.com/watch?v=KkdnV_Io8lY &t=887s

3.9 Schutzerdung USV-Batteriebank 24 V: Meine 1,4 kw-USV an der Batteriebank im Kellerflur hat dieses Erdungsproblem des Stromaggregates nicht, da in der USV der Schutzleiter PE am USV-Metallgehäuse und an einem Leiter der 230V-Ausgänge verbunden ist, der somit die Phase N darstellt (TN-Netz). Desktop-Metallgehäuse von Computern sind mit dem Schutzleiter PE verbunden, es gibt kein Problem. Auch der Minuspol der 24 V-Batterie ist mit dem Schutzleiter PE der Ausgangssteckdosen verbunden ( Widerstandsmessung 0 Ohm). Der Benning-Steckdosentester #b22 zeigt auch eine korrekte Schutzerdung an beiden Ausgangssteckdosen an.

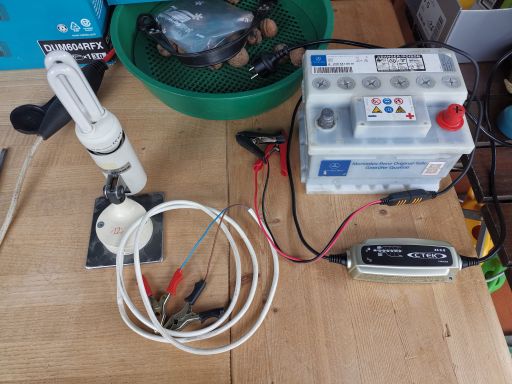

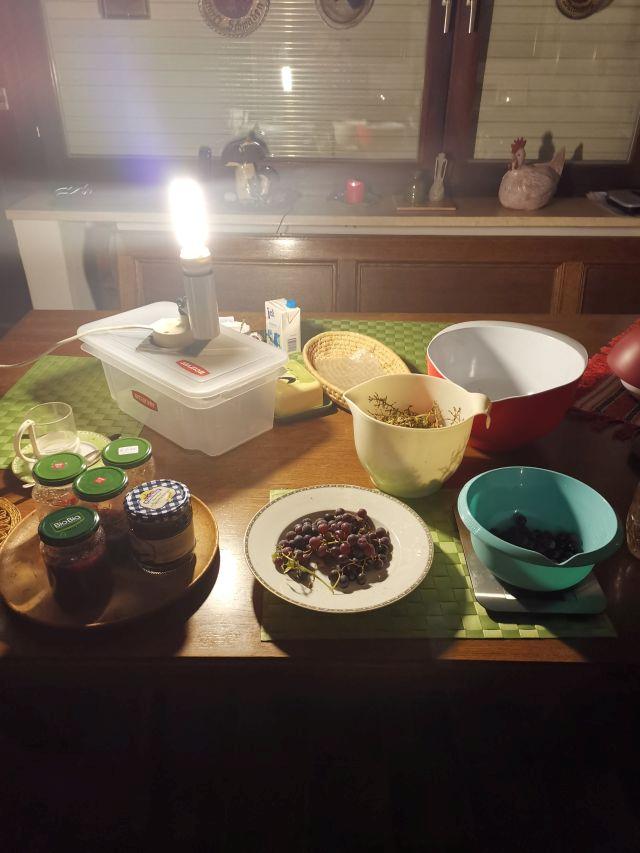

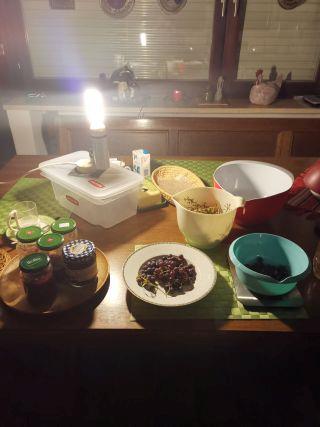

4. Notbeleuchtung beim Weinbeerenzupfen: alte 12V-Leuchtstofflampe: Ich hatte vor über 15 Jahren eine Stromsparlampe (E24) für 12 V zur Innenbeleuchtung in meinem 240GD und und zwei im Trophy-280GE installiert. Nun verwendete ich so eine 12V-Stromsparlampe in einer Lampenfassung als portable Notbeleuchtung. Eine alte Starterbatterie mit 30 Ah vom SL hat bei dem geringen Strom noch genügend Kapazität. Am Samstag-Abend, 29.10.22 zupfte ich Weinbeeren von meinem Erdbeertraubenstock von den Stielen, als gegen 20:30 Uhr für 50 Minuten der Strom ausfiel. Und die Küche war mit dieser Notbeleuchtung hell genug.

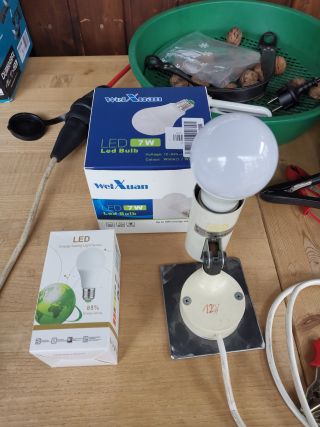

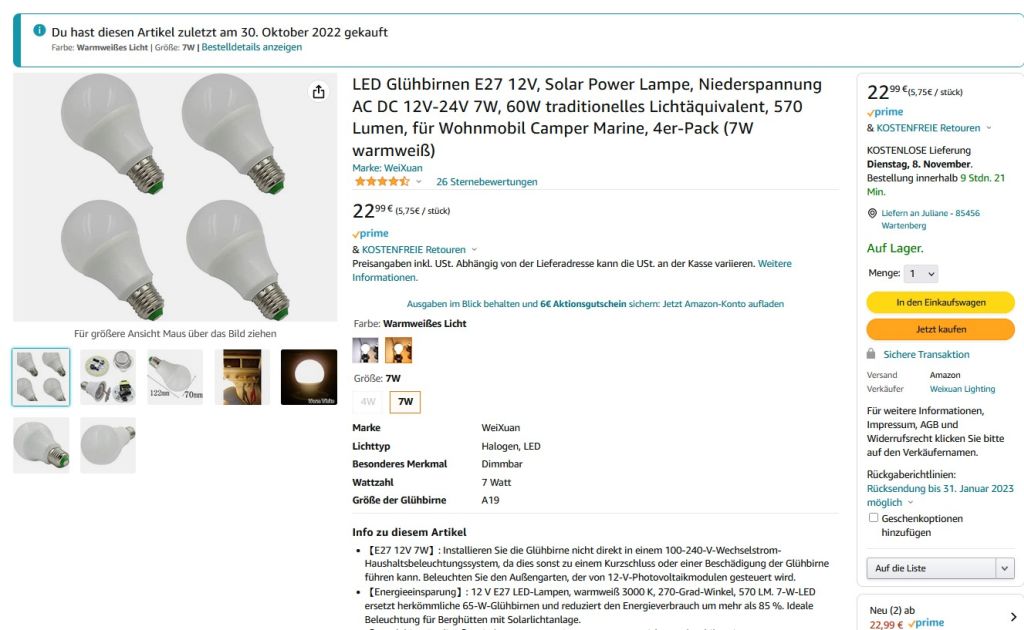

4.1 Notbeleuchtung 12 V, LED: 2022 gibt es bei Amazon dimmbare 12 V-LED-Glühbirnen (E24), die sehr hell sind (Lichtleistung 65 Watt (0,58 A), Stromverbrauch 7-W-LED, 570 LM, warmweiß 3000K). Ab November 22 baute ich mir eine 12 Volt-LED-Notbeleuchtung ../werkzeuge.htm#b5 für Wintergarten, Küche, Wohnzimmer und Flur über zwei kleine 12 V-Autoakkus (30Ah) oder über das Stromaggregat, das einen 12V-Ausgang besitzt. Am 15.02.23 kam dann die 12V-Leitung in den Keller zur Batteriebank dazu. Als Leitung verwendete ich seit 03.12.23 MANAX Lautsprecherkabel mit 2 x 2,5 mm2 Querschnitt, die es in guter Qualität (10m-Ringe) bei Amazon gibt. Insgesamt habe ich 30 m verbaut.

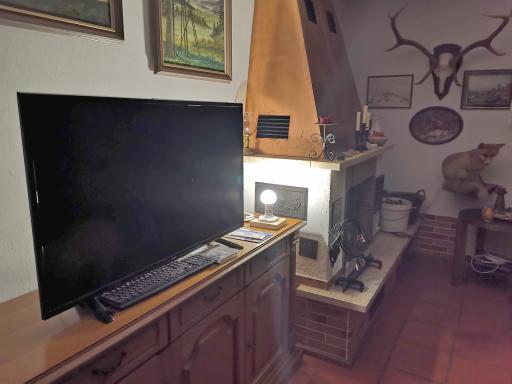

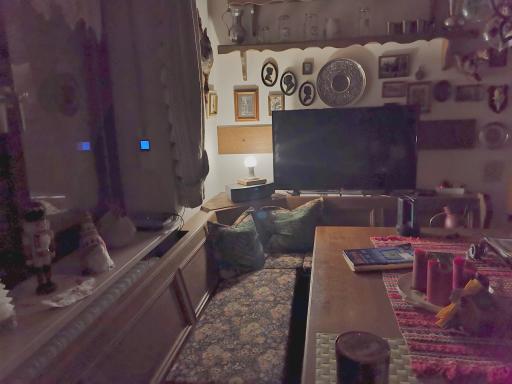

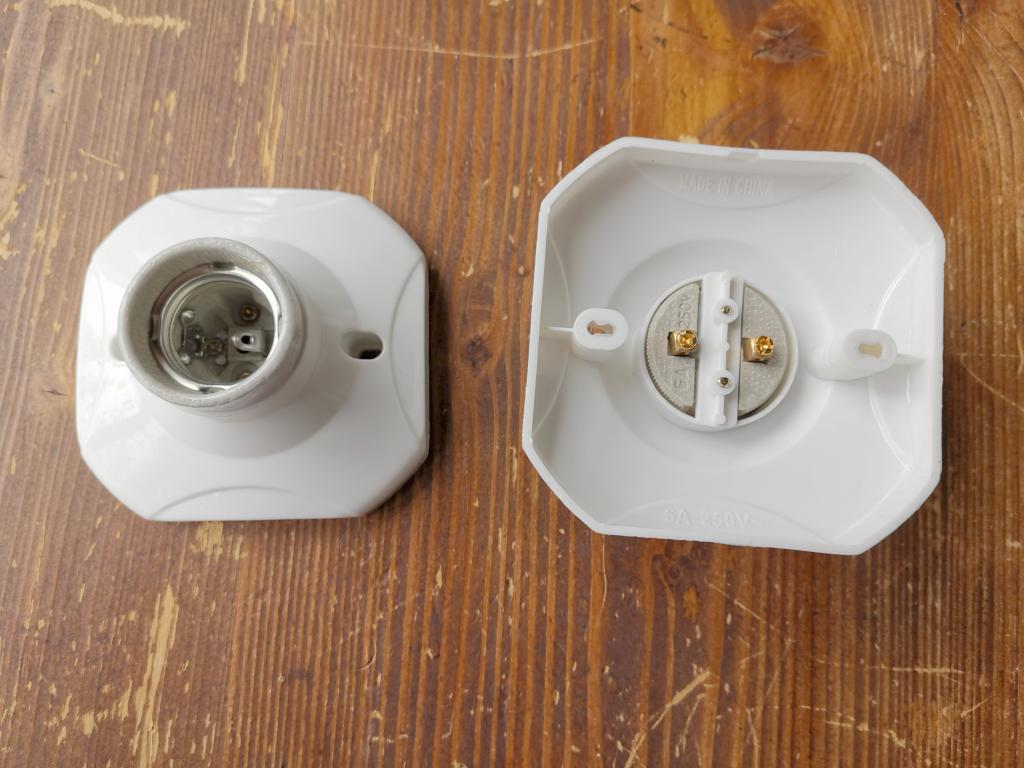

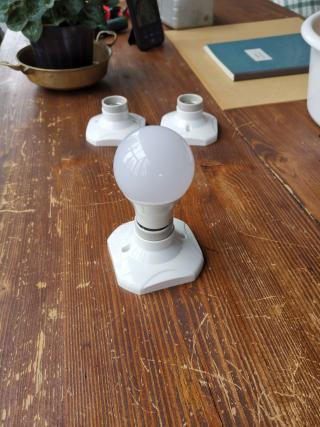

Für die 12 V - 7 Watt Glühbirnen fand ich E27-Fassungen, die meinem Zweck entsprechen. Ein Holzbrett 10x10 cm dient als Grundplatte. Im Wintergarten, Küche, Wohnzimmer und Flur stehen nun auch diese 12V-LED-Lampen. Nun kommen an jede Lampe noch Schnurschalter.

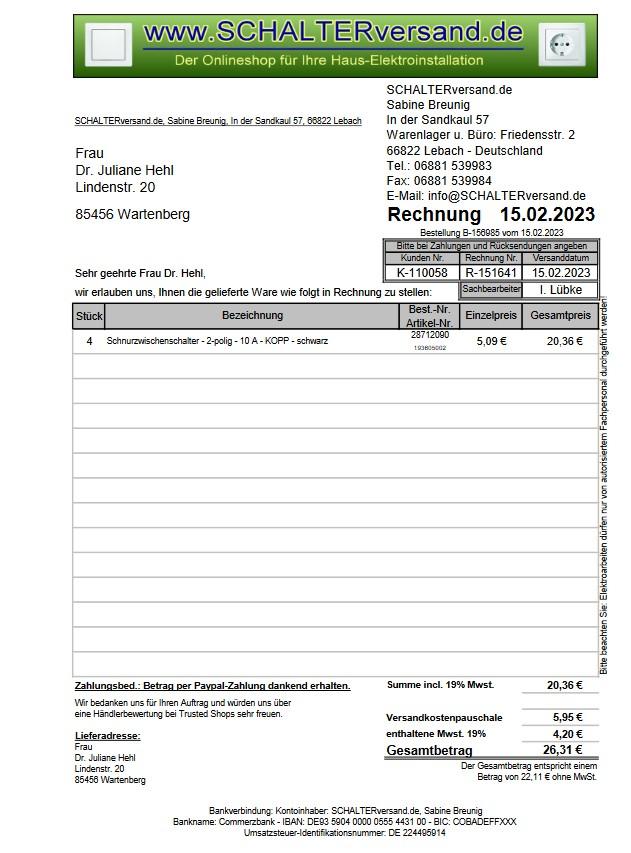

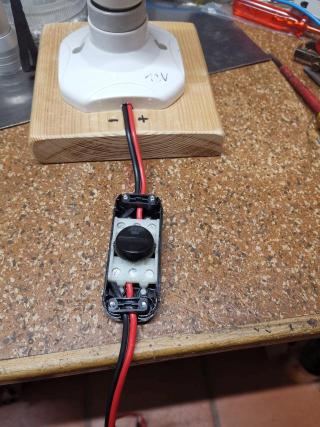

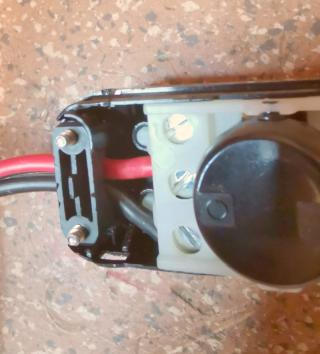

Alle 12V-Lampen können nun mittels eines Schnurrschalters (Hersteller Fa. Kopp, geliefert von www.schalterversand.de ) eingeschaltet werden. Die Anschlüsse sind stabil, aber ich zwickte die Stege innen weg, die verhindern, dass man das Kabel gradlinig in den Anschluss schieben kann. Beim Öffnen gehen die inneren Haltestege kaputt. Anstatt des Schnappverschlusses wäre eine solide Verschraubung des Gehäuses besser. Ich werde mal einen Fußschalter bestellen, die sind stabiler.

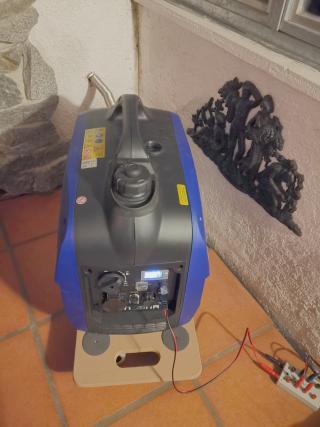

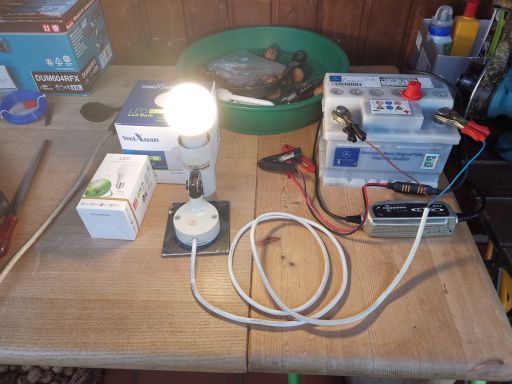

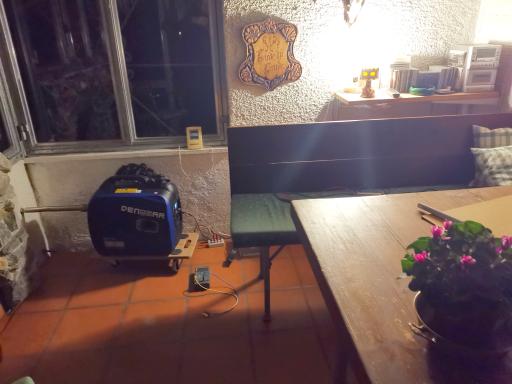

4.2 Autobatterie laden: Nun testete ich den 12 V Ausgang zum Batterieladen, Probelauf des Notstromaggregates am 04.12.22. Mit einem Vielfachmessinstrument beträgt die Spannung an der 12V-Buchse vom Stromaggregat nur 12 V. Nach Anschluss einer 12 V Autobatterie (U = 12,49 V, Kapazität 70%) wird diese mit 15,5 V geladen (1,28 A im 20A-Messbereich).

Mit einem kleinen CTEK-Ladegerät XS 0,8 A wurden die Batterien 30Ah (alte Starterbatterie SL55AMG, noch 50%) auch geladen. 2025 waren die Batterien defekt. Nun ist eine alte 95 Ah-Batterie vom Geländewagen angeschlossen.

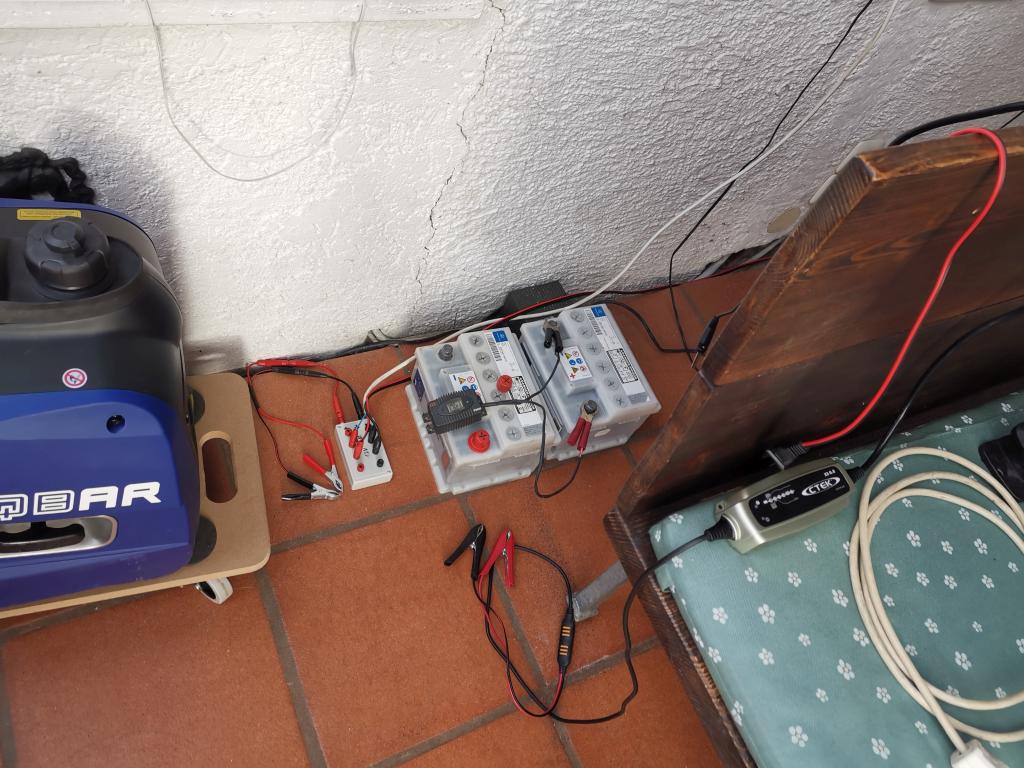

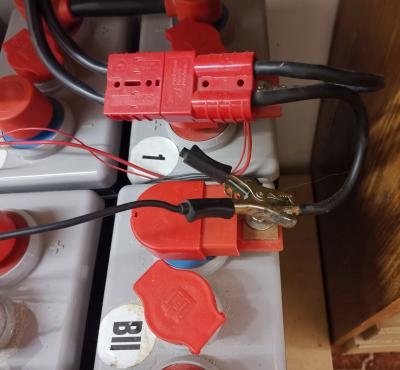

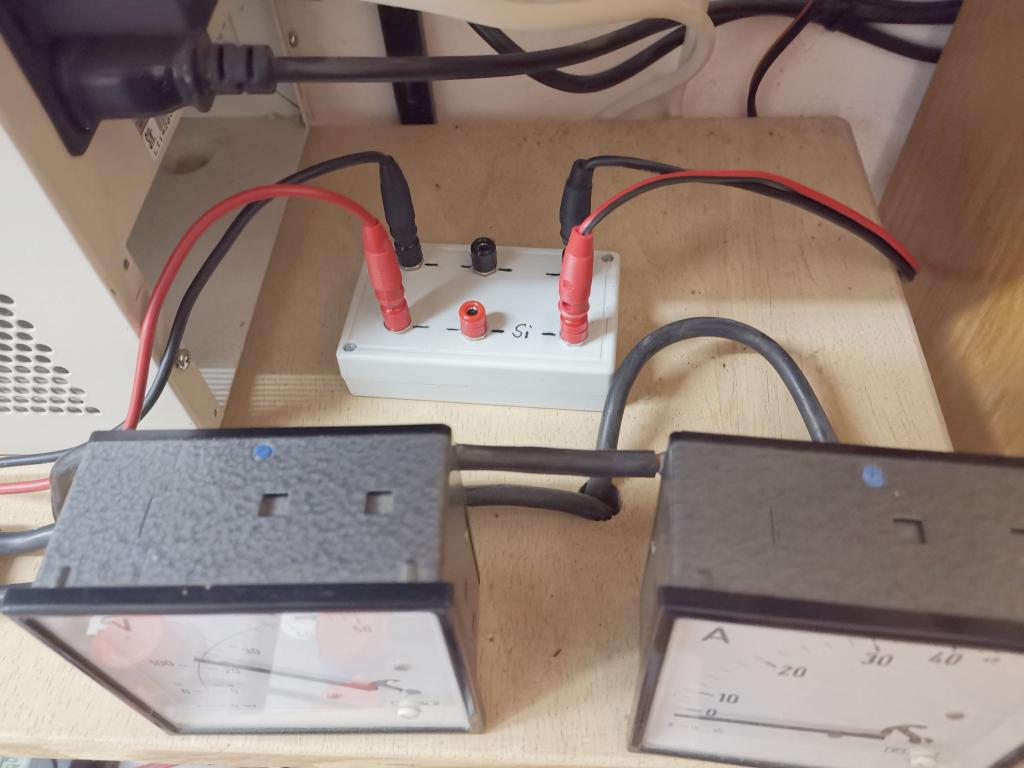

4.3 Anschluss Batteriebank: Die 12 V-Leitung haben Anne und ich nun von der Küche nach unten in die Werkstatt und von dort über den Kellergang zur Batteriebank gelegt. Damit können die LED-12V-Lampen von der halben 24V-Batteriebank versorgt werden. Und ein Nachladen über den 12V-Ausgang vom Stromaggregat ist auch möglich. Wahrscheinlich ist es besser, die Batteriebank mittels CTEK und 230V vom Stromaggregat nachzuladen.

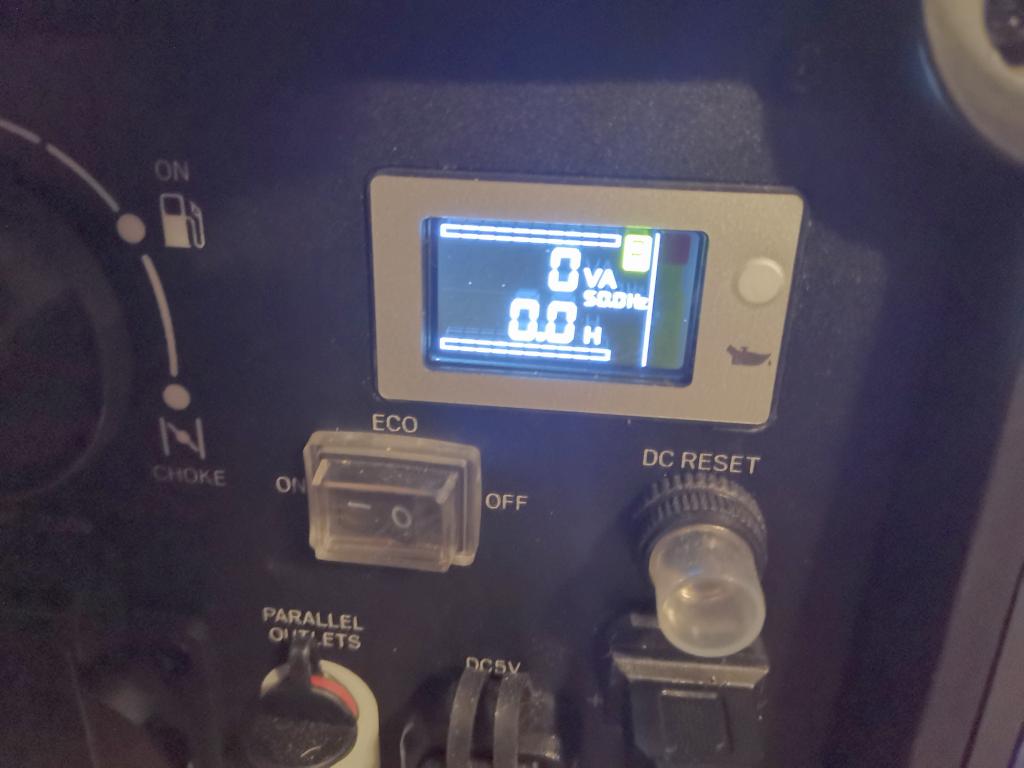

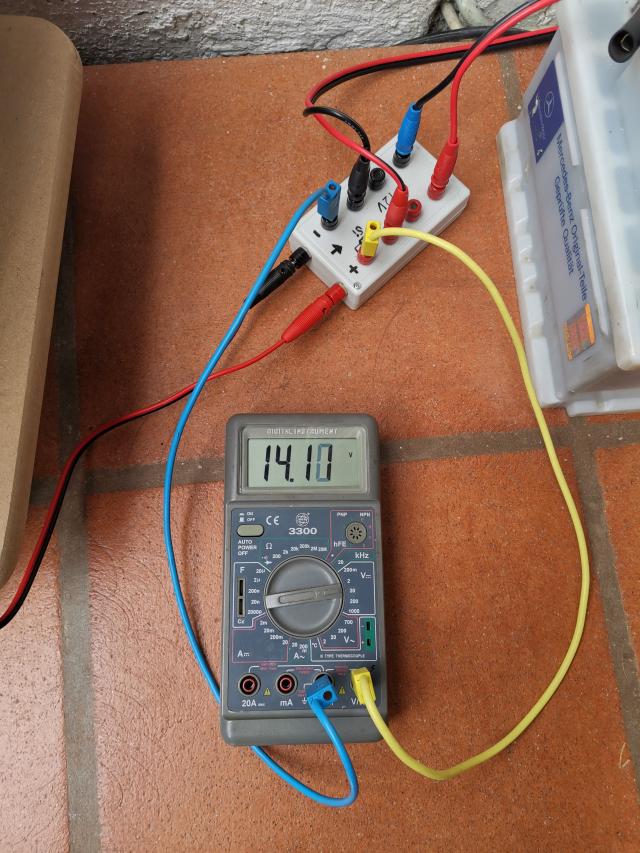

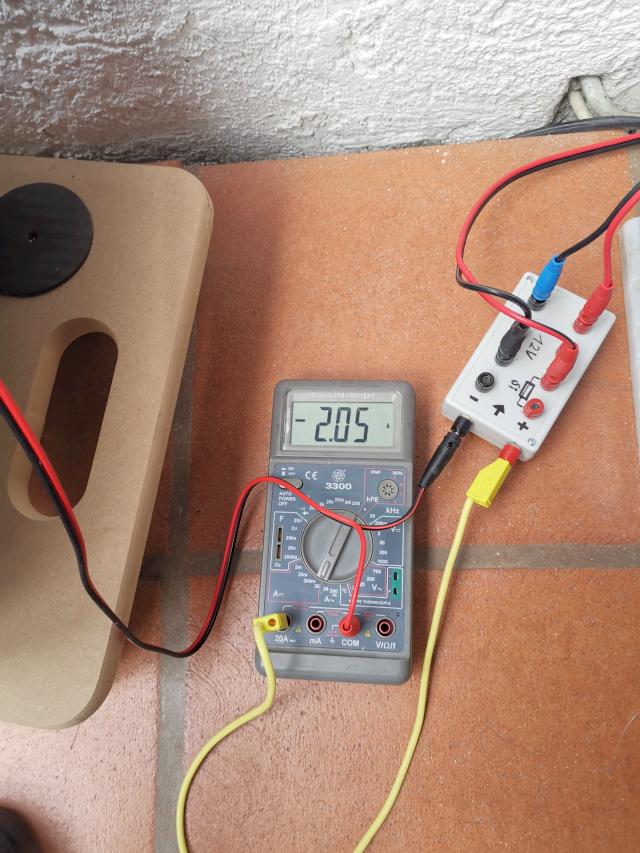

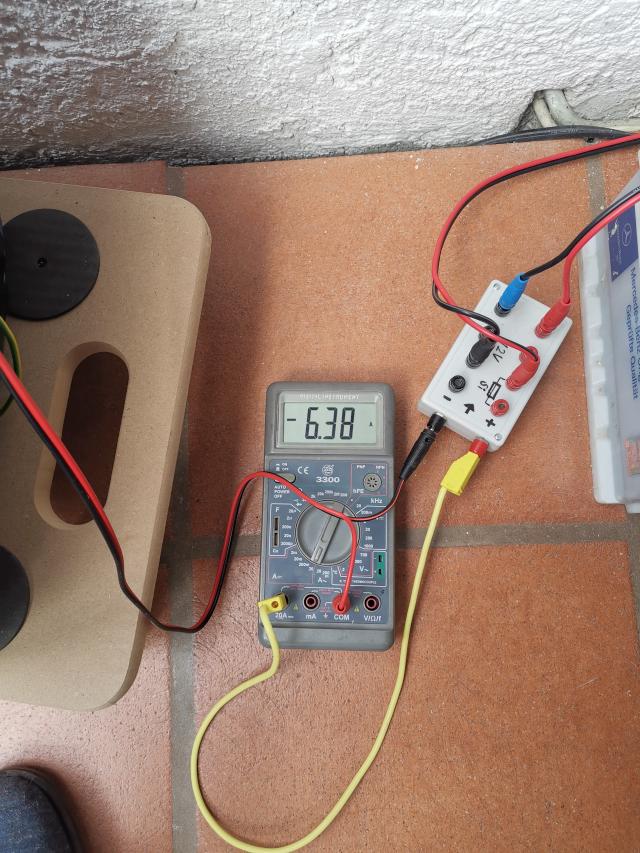

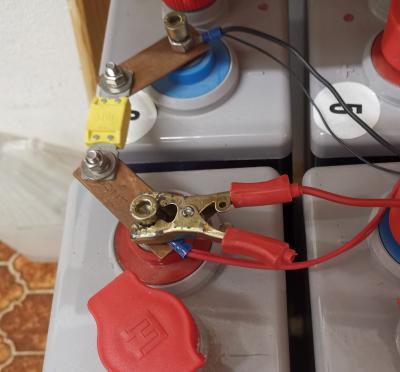

4.4 Batteriebank-Hälfte 12V: laden mit Stromaggregat : Das Stromaggregat lädt nun mit dem 12V-Anschluss auch den 12V-Teil der Batteriebank. Im Eco-Modus (langsame Drehzahl) wird mit etwa 2 A (14,1V) geladen, bei normaler Drehzahl mit fast 6,4 A (16,3V).
