Teil 12: Kombi-Öl-Holzheizung: Stromversorgung: 1. Stromanschluss Kombi-Heizkessel: 2. Anschlussfeld Kombi-Heizkessel: 3. Anschluss Öl-Brenner: 4. Heizungsschalter Küche:

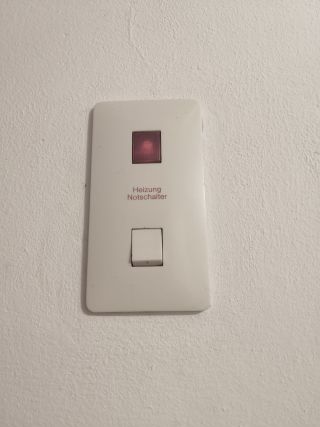

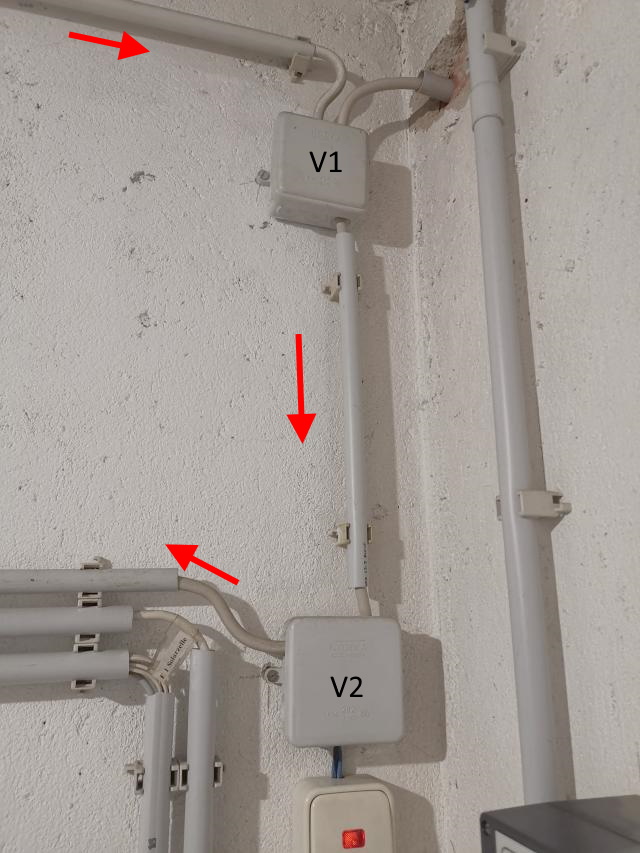

1. Stromanschluss Kombi-Heizkessel: Für die Heizung gab es 1986 (Hauskauf Ostern 1985) vor dem Heizungsraum links oben neben der Stahltür einen Heizung-Notschalter (dreiphasig für die Drehstrom-Umwälzpumpe). 1999 benötigte ich nur eine Phase (L2 vom Sicherungskasten), die vom Aus-Schalter vor der Heizungstür zur ersten Verteilerdose V1 oben in der Ecke führt. Als ich die Notstromversorgung der Heizung im Kellergang einbaute, wurde die Stromversorgung der HZ1616 und des Ölbrenners in der Verteilerdose V1 mit dem Umschalter heizung5.htm#b2 der USV im Kellergang über der Batteriebank heizung11.htm verbunden.

Unter der 2. Verteilerdose V2 befindet sich ein Schalter, der die zwei Steckdosen abschaltet. Die Steckdosen haben die Kennzeichnung der Phasen N und L (Stromversorgung HZ1616), damit die Masseleitung N wie im Schaltplan beim Bedienfeld heizung1.htm#b6 der Heizung angegeben, stimmt. Auch im Anschlussfeld der Eingänge heizung2.htm#b4 und der Ausgänge heizung2.htm#b5 der HZ1616 stimmen dann die Anschlüsse N und L. Der richtige Anschluss der Phasen N und L ist besonders wichtig beim Stellmotor Verschlussschieber heizung1.htm#b33. Von der 2. Verteilerdose führt die Leitung zum Anschlussfeld der Heizung. Am 23.07.2023 baute ich nun eine Perilexsteckdose heizung2.htm#b22 für den Anschluss der HZ1616 ein.

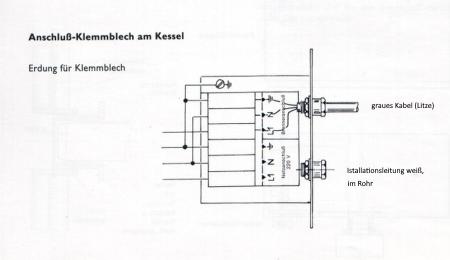

2. Anschlussfeld Kombi-Heizkessel: Der Heizungsanschluss an 230 V erfolgt über das Anschluss-Klemmfeld.

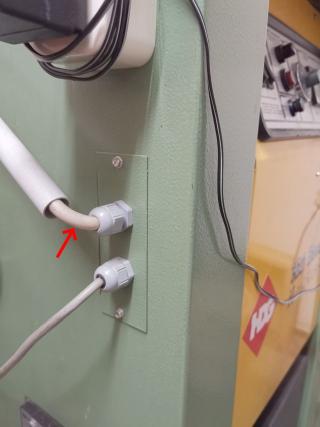

Dieses ist mit dem Bedienfeld und der Platine am Heizkessel verbunden. Die obere weiße Leitung (Installationsleitung) führt zur Verteilung Brenner V2, Die untere graue Leitung (Litze) führt zum Brenner. (im Haus Sicherungskasten: Nr. 4, H16, Phase L2, Fehlerstromschutzschalter FI-III-4)

3. Anschluss Ölbrenner: siehe Ölbrenner heizung7.htm#b1

4. Heizungsschalter Küche: siehe Küchenschalter heizung7.htm#b71
