1. Grundlagen Temperaturmessung:
1.1 Grundlagen PT1000-Sensor:
1.2 Multifunktionsanzeige:
1.3 Anleitungen:
2. G55AMG: Temperaturmessung der Auspuffgase:

3. SL55AMG: Temperaturmessung ABC-Öl:
3.1 Temperaturanzeige:
3.2 Kühlerverkleidung ausbauen:
4. PT1000-Sensor einbauen:
5.1 Temperaturmessung am ABC-Ölkühler:
5.2 Temperaturmessung im ABC-Öl-Rücklaufbehälter:
1. Grundlagen Temperaturmessung: top

Da mir weder Mercedes noch AMG Informationen über die Temperatur der Auspuffgase beim Motor M113.993 G55AMG 463.270
bzw. Motor M113.992 SL55AMG 230.474 geben konnten, habe ich zur Selbsthilfe gegriffen.

Temperaturen können mit Sensoren gemessen werden, deren Widerstandswert temperaturabhängig ist. Bei längeren Zuleitungen
zum Temperatursensor verwendet man PT1000-Sensoren aus Platin mit einem Wert von 1000 Ohm bei 0 Grad C., siehe Wikipedia.
Der Einfluss des Widerstands der Messleitung ist dann wesentlich geringer.
1.1 Grundlagen PT1000-Sensor: top

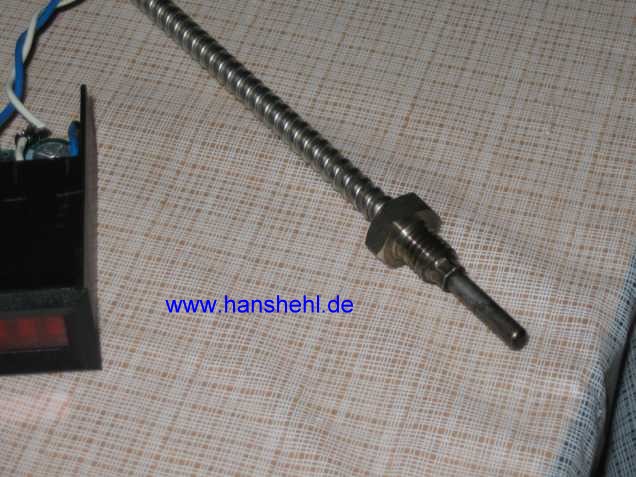

Ein PT-1000-Fühler einer Heizungssteuerung eignet sich für die Temperaturmessung. Diese Fühler sind hitzebständig
bis über 650 Grad (Praxis-Wert) und besitzen ein M8-Gewinde. Der Widerstand wird mit zunehmender Temperatur größer.
Der Sensor ist ein Kaltleiter (PTC), siehe Wikipedia.

Auf der Webseite der Fa. Pförtner-Messtechnik (2015 Betriebsende, nun Fa.Manotherm Beierfeld) fand man einen
Widerstands-Grundwertrechner zur Berechnung der genormtem Widerstandswerte. Eine Tabelle für den Bereich von
20 Grad bis 100 Grad ist hier

Elektronische Messmodule mit LED- oder LCD-Anzeige messen eigentlich den Widerstandswert des Fühlers, siehe auch
die Webseite von Delta-R.
463 auspuff
1.2 Multifunktionsanzeige:

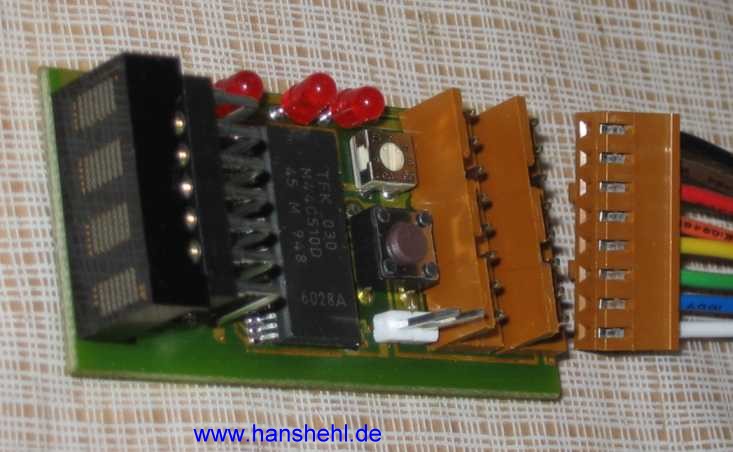

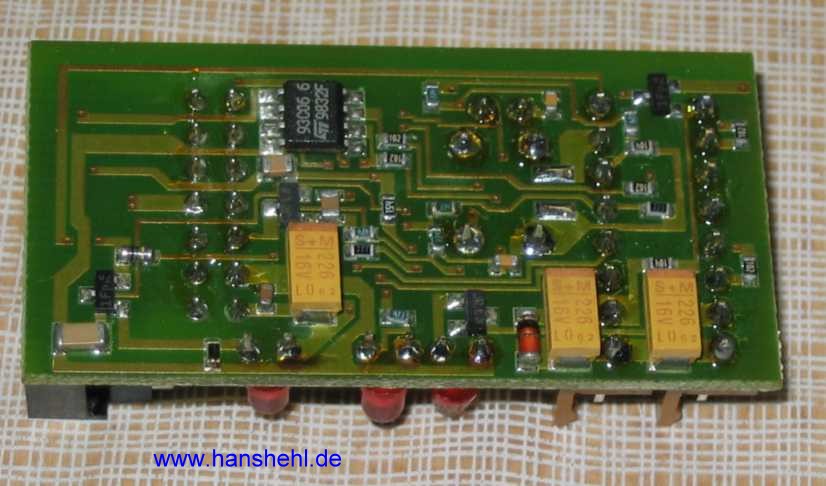

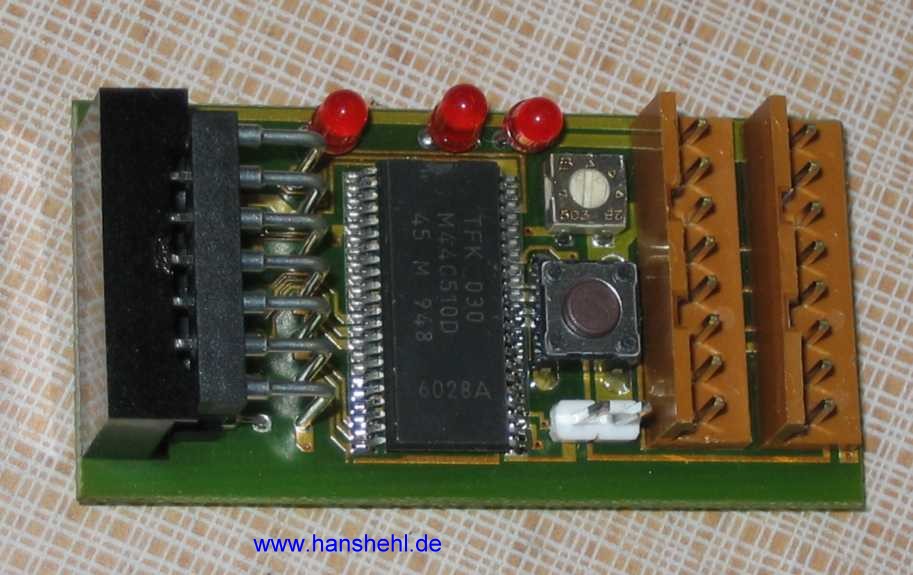

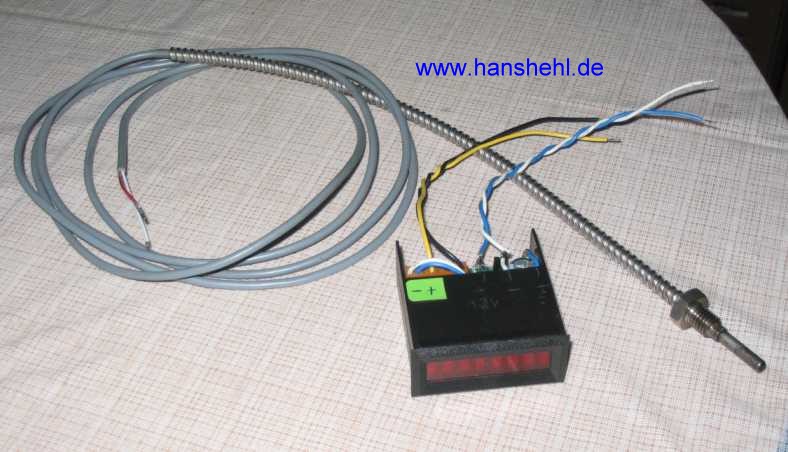

Ich verwendete ein Osram/Siemensmodul (mit SLR2016-Anzeige) von Conrad, Nr. 186813, 8stellig
(dort leider ausverkauft, es war aber bei Delta-R 2006 noch erhältlich). Die Firma lieferte prompt
und zuverlässig. Ein kommerzielles Abgastemperaturmessgerät gab es als Set für 159 Euro ohne MwSt.,
es werden auch noch weitere Messmodule angeboten. Die Bilder zeigen auch die vierstellige Anzeige.
463 463 463 463
1.3 Anleitungen:

Die PDF-Anleitungen mit Schaltplan der Siemensmodule gab es auf der website von Fa. Conrad oder beim DownloadCenter oder es gibt sie hier als Pdf.
Ehemalige Bestell-Nr.: 186813 (vierstellige Anzeige) bzw. 186830 (achtstellige Anzeige).
Spannungsversorgung:

Ein 0,1A/5V-Festspannungsregler 78L05 im TO92-Gehäuse (Schaltung siehe ELKO : Suche Festspannungsregler)
passte mit den zwei Kondensatoren auf einer Lochrasterplatine noch in das Modulgehäuse. So kann das 5 Volt-Modul an 12 V
betrieben werden. Oder man verwendet 3 in Reihe geschaltete Batterien (1,5 V).

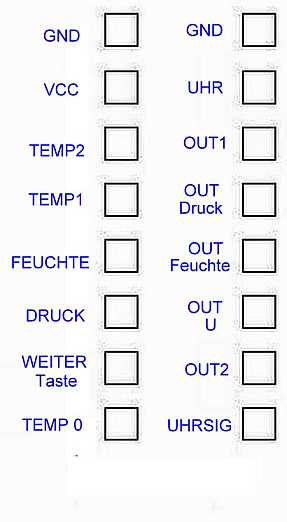

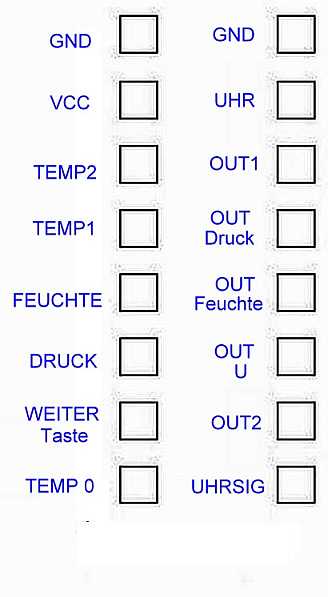

Bild: Anschlüsse auf der Platine
Anschluss Modul 186813
2. G55AMG: Messung der Temperatur der Auspuffgase: top

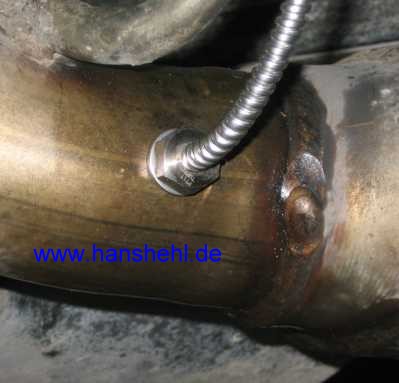

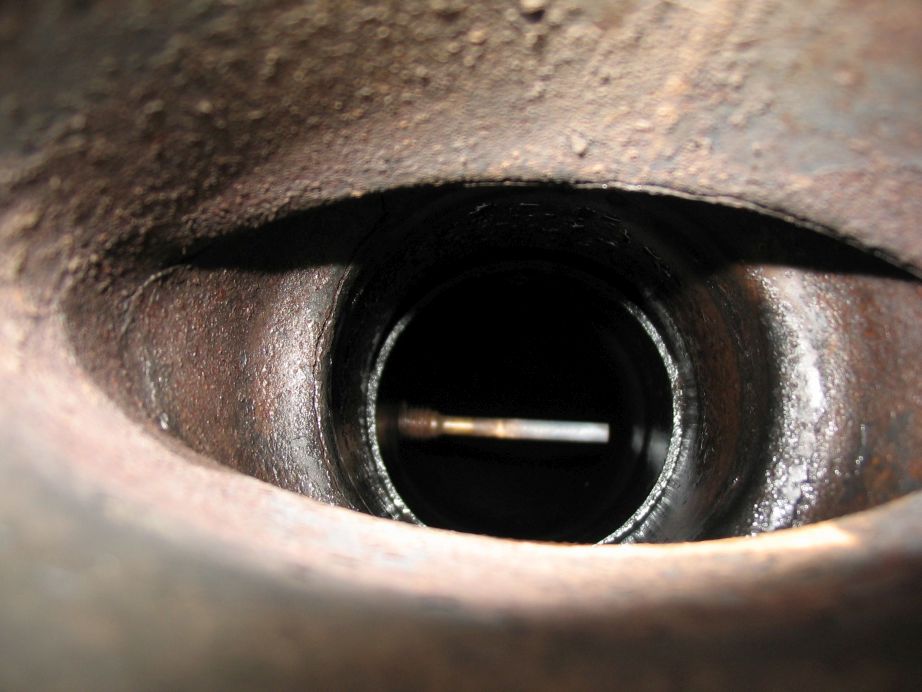

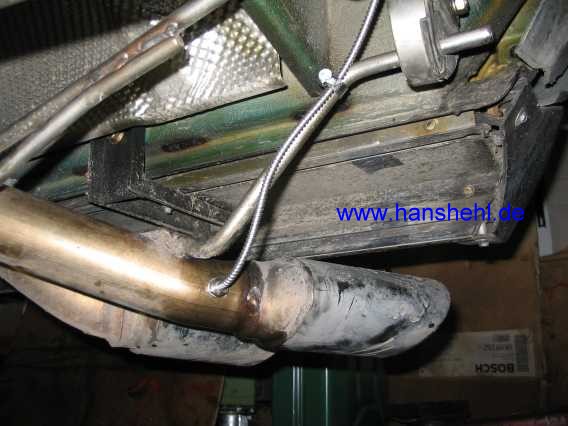

In das Auspuffrohr wird ein Loch mit 6,8 mm gebohrt, damit das Gewinde eingeschnitten werden kann. Bei 1 mm Wandstärke

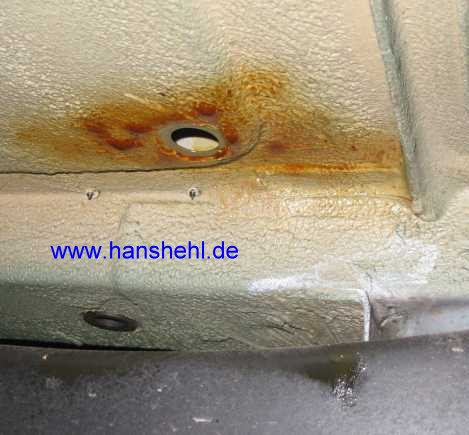

hält der Sensor gerade (eventuell eine M8-Mutter anschweißen. Die Leitung gelangt durch einen im Bodenblech befindlichen
Gummistöpsel in den Innenraum bei der Sitzkonsole der hinteren Sitzbank.
463 auspuff 463 auspuff 463 auspuff 463 auspuff

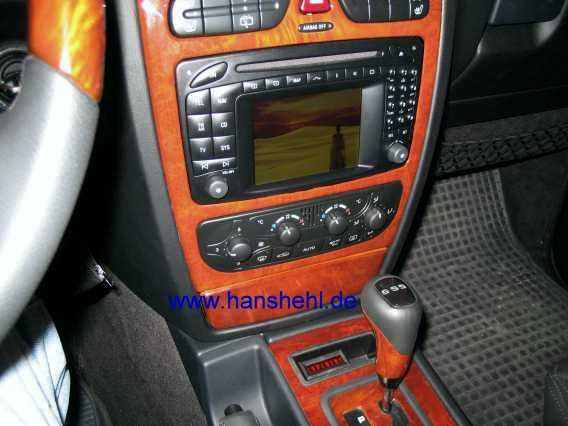

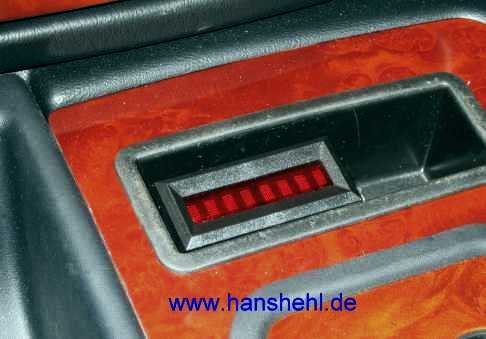

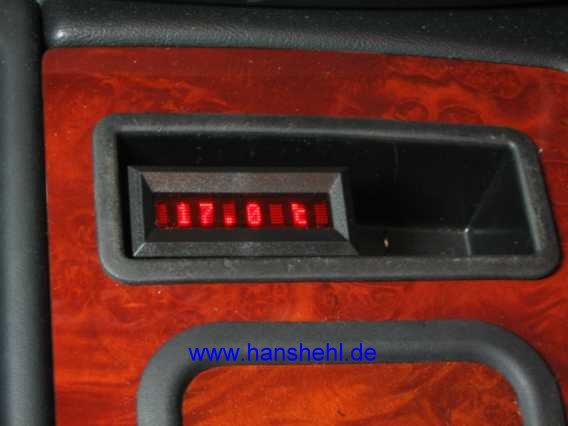

Das Modul ist in die ausgeschnittene Ablageschale (Ablage A4636831391) eingebaut, Zündung plus und Masse sind am
Aschenbecheranschluss abgezweigt. Wem die Ablageschale zu teuer zum Aufschneiden ist, kann sich ja eine passende
Ersatzblende bauen.
463 463 463
Temperaturwerte:

a) Stadtverkehr: Es werden über 210 Grad C. erreicht.
b) Überland bis 100 km/h: bis zu 350 Grad C.
c) Autobahnfahrt: 160 km/h (Tempomat): bis zu 520 Grad C., 180 km/h (Tempomat): bis zu 600 Grad C.
d) kurzzeitig bis 225 km/h (630 Grad C.)

Bei einer schnellen und langen Autobahnfahrt mit viel Vollgas bei über 30 Grad C. Außentemperatur stieg die Temperatur
am Auspuffende über 800 Grad C. an, dann musste der defekte Sensor getauscht werden.
3. SL55AMG: ABC-Öl: Temperaturmessung im Rücklauf vor dem ABC-Kühler: top
Mit der Diagnose kann die ABC-Öltemperatur am Fühler B40/1 nicht gemessen werden, wie schon hier beschrieben.
Nun wird eine kleine Messanlage mit Digitalanzeige und mit einem PT1000-Sensor aufgebaut.
3.1 Temperaturanzeige: top

Zuerst wird das Ohmmeter mittels 1000 Ohm Präzisionswiderstand mit 0,1 Prozent Genauigkeit kontrolliert,
die Anzeige stimmt. Der Sensor hat einen Widerstand von 1090 Ohm, was etwa 23 Grad C. laut Tabelle ergeben.
ABC-SL55AMG ABC-SL55AMG ABC-SL55AMG
Ein Siemensmodul (siehe weiter oben) wird an ein Labornetzgerät angeschlossen (Betriebsspannung 4,5 V)
und mit einem PT1000-Sensor verbunden, die Raumtemperatur beträgt 23 Grad C.. Das Messgerät zeigt bei einem weiteren
Sensor den Widerstandswert 1087 Ohm an. Dieser Wert entspricht laut Tabelle auch der Raumtemperatur mit 23 Grad C..
ABC-SL55AMG ABC-SL55AMG ABC-SL55AMG ABC-SL55AMG
Als Stromversorgung verwendete ich drei hintereinander geschaltete 1,5 V-Batterien,
also sind es 4,5 V. Die Helligkeit kann man mit dem Potentiometer auf der Platine
etwas heller stellen.
ABC-SL55AMG
3.2 Kühlerverkleidung ausbauen: top

Zunächst muss die Kühlerverkleidung ausgebaut werden, siehe AR88.40-P-4001R. Die vier Schrauben herausdrehen.
Die Kühlerverkleidung unten nach innen von der Kante vorsichtig abdrücken und nach oben heraus heben. Unten am
Gitter sind links und rechts zwei Laschen, die über die Raste gedrückt werden.

siehe auch Stossfänger vorne aus-, einbauen:
SL55AMG SL55AMG SL55AMG SL55AMG
Die Gummiabdichtung vorn abziehen. Die obere Kühlerabdeckung (vorher die 3 Stopfen herausziehen) nach oben
abnehmen, sie steckt unten mit 4 Laschen am Querträger und auch die zwei Schrauben der rechten Hupenhalterung abschrauben.

Stopfen A0029973786
SL55AMG SL55AMG SL55AMG
4. Anbau des PT1000-Sensors am Rücklauf vor dem ABC-Kühler: top
Mittels Schlauchschelle wird der Sensor an einem Anschlussrohr des ABC-Ölkühlers befestigt.
Der Wärmeübergang müsste ausreichen, sonst kann man noch Wärmeleitpaste verwenden.

Das 1. und 2. Bild zeigen die Montage des Sensors am unteren Kühleranschluss, die Temperatur war immer im Bereich
zwischen 20 und 25 Grad C. und änderte sich nur wenig. Im dritten Bild ist der Sensor an der oberen Leitung
am ABC-Kühler angeschlossen. Siehe auch ABC-Leitungssystem.
SL55AMG SL55AMG SL55AMG ABC-SL55AMG
Die graue, zweiadrige Sensorleitung habe ich parallel zum roten Ladekabel gelegt, unter der oberen
Scheinwerferabdeckung und nach der Starterbatterie einfach nach außen und beim Türfalz nach innen
zum Anzeigemodul geführt.
SL55AMG SL55AMG SL55AMG SL55AMG SL55AMG
5.1 Temperaturmessung am ABC-Ölkühler: top

Beim zweiten Versuch war der Sensor mit zwei Schraubschellen am oberen Anschlussrohr befestigt und ich bin etwa 8 km
auf der Autobahn mit 230 - 240km/h gefahren. Es waren max. 38 Grad an dieser Stelle, die Temperaturänderungen erfolgen
sehr schnell, die Wärme wird also einigermaßen schnell übertragen. Auch auf über 350 km langen Autobahnstrecken werden
max. 40 Grad erreicht.
5.2 Temperaturmessung im ABC-Öl-Behälter: top

Wie heiß wird das Öl im Rücklaufbehälter? Hat die Motorabwärme einen Einfluß?

Um das zu klären, sollte während einer längeren Autobahn- und Straßenfahrt die Temperatur des ABC-Öls
im Rücklaufbehälter gemessen werden. Ein Thermofühler mit Vielfachmessgerät wurde eingebaut.
Das Ergebnis: Die Temperatur schwankt in einem Bereich von 20 Grad (Außentemperatur) bis max. 45
Grad bei sehr heißem Motor. Sie steigt bei Bodenunebenheiten um einige Grad an, sinkt aber schnell wieder ab.

Da die Gummikappe mit dem Sensorkabel nicht ganz dicht war, war das vorsorglich angebrachte Papiertuch von Vorteil.
SL55AMG SL55AMG
