siehe auch Tür 280GE 460.310 und Tür G55AMG 463.270.
Übersicht: Türverkleidung 460 abbauen:
1. Fensterkurbel abnehmen:
2. Türöffner: Rahmen (Rosette) abnehmen:
2.1. Türöffner ausbauen /zerlegen:
3. Armlehne und Türverriegelung:
4. Türinnenschale abschrauben:
5. Türinnenverkleidung abnehmen::
5.1 Türfolie 460:
6. Türlautsprecher 460:
7. Türlautsprecher 463:
1. Fensterkurbel abnehmen:

siehe auch Fensterheber
jpg" rel="lyteshow[galerie1]" title="RDK-Sensor 2008">

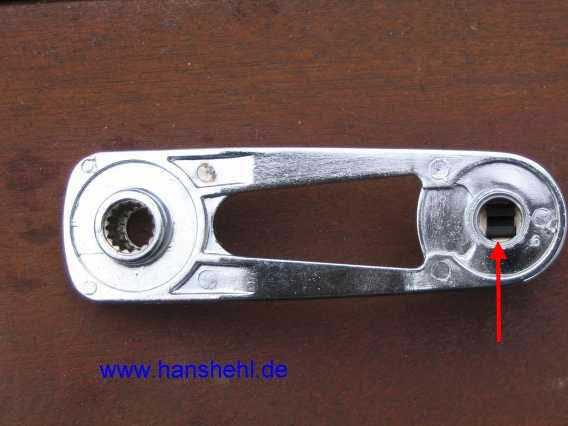

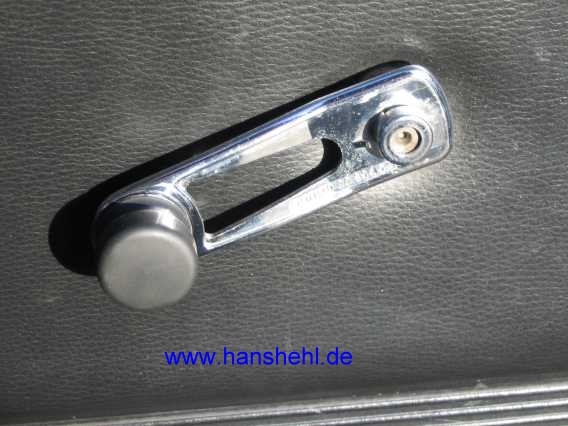

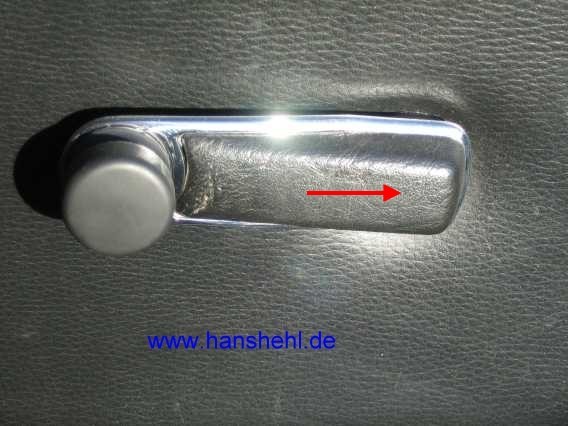

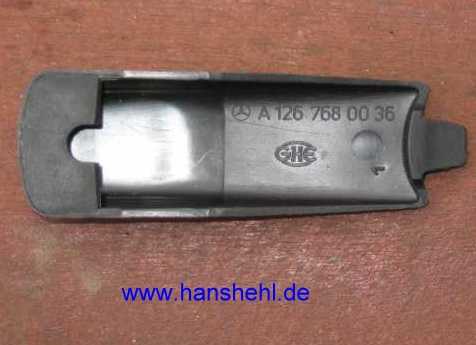

Zum Ausbau der Fensterkurbel wird die Kunststoffeinlage A1267680036 in Pfeilrichtung abgezogen. Die halbrunde Aussparung hält die Kurbel in der Nut der Achse. Tür Tür Tür

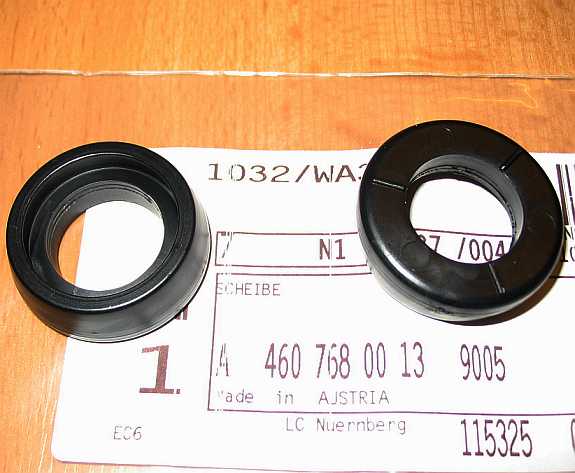

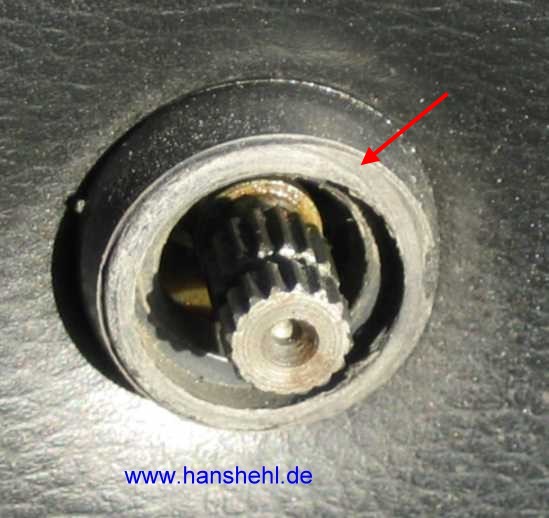

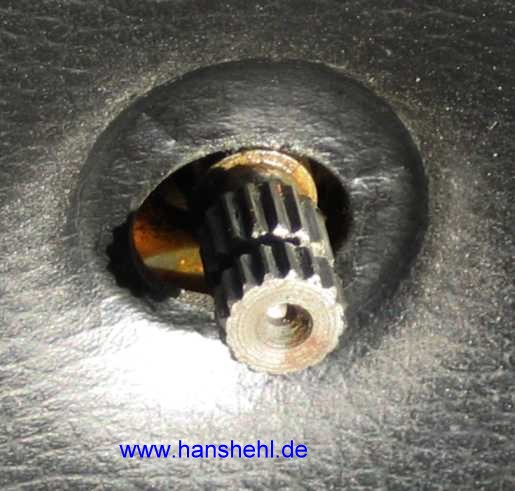

Unter der Kurbel befindet sich ein Abstandsring A4607680013. Etwas Vaseline auf die Oberfläche verringert die Reibung. Lautsprecher Tür

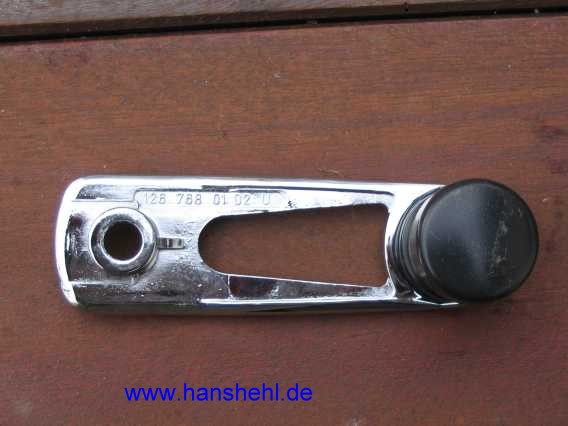

Der Kurbelknopf ist in die viereckige Aussparung eingedrückt, aber einzeln nicht erhältlich, es gibt nur die ganze Kurbel A1267600102. Tür Tür Tür
2. Türöffner: Rahmen (Rosette) abnehmen: top

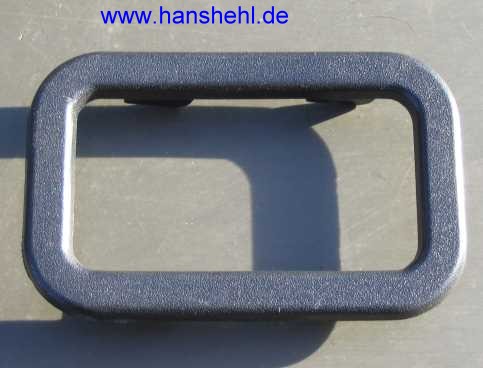

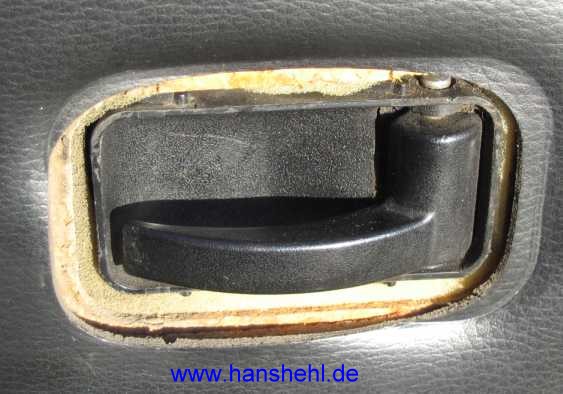

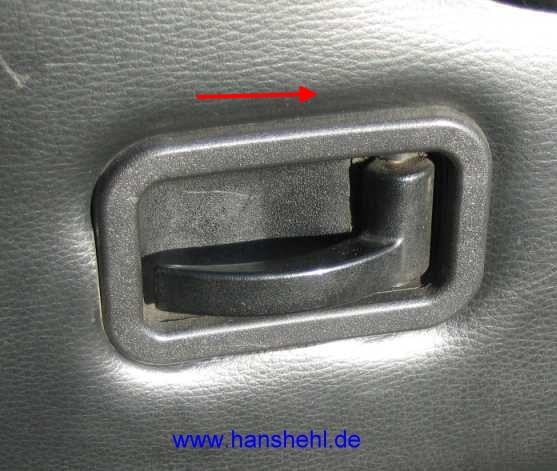

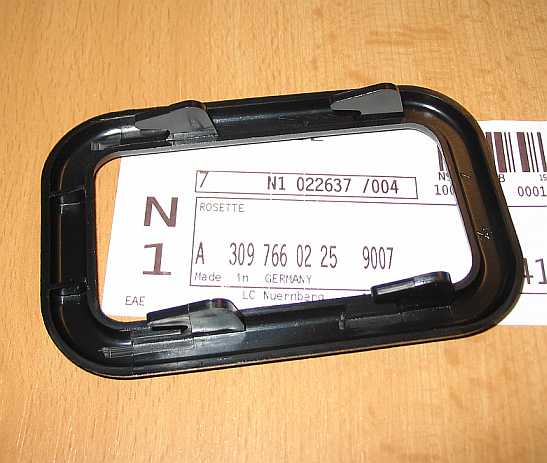

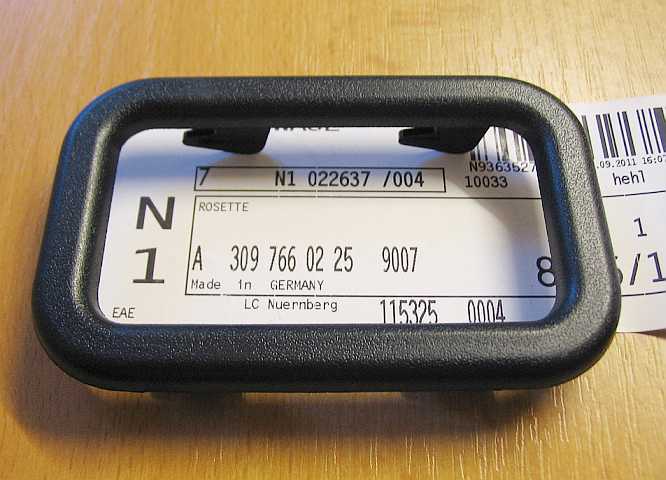

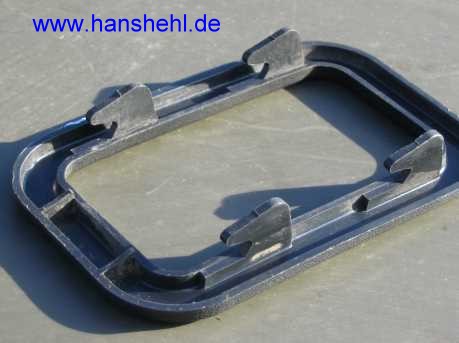

Der Rahmen (Rosette A3097660225) wird vorsichtig in Pfeilrichtung verschoben, damit die vier Haken frei werden und abgenommen. Er ist bei der Hecktür des G55AMG noch vorhanden. Tür >Tür >Tür
Tür Tür Tür
2.1 Türöffner ausbauen /zerlegen: top
siehe Bericht im Tipp 6b
3. Armlehne und Türverriegelung: top

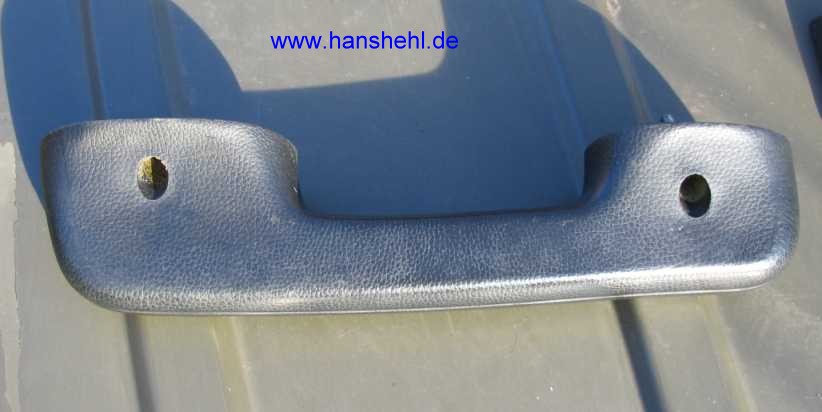

Zwei Schrauben sind an der Unterseite der Armlehne (A6017200195 links, A 6017200095 rechts) zu lösen.
Farbton 9007 schwarz oder 8320 dattel
Tür Tür

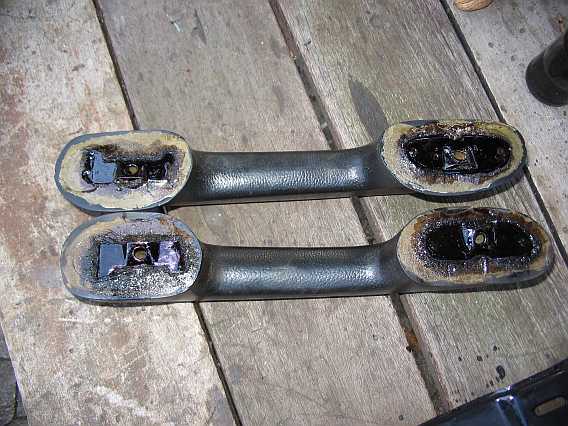

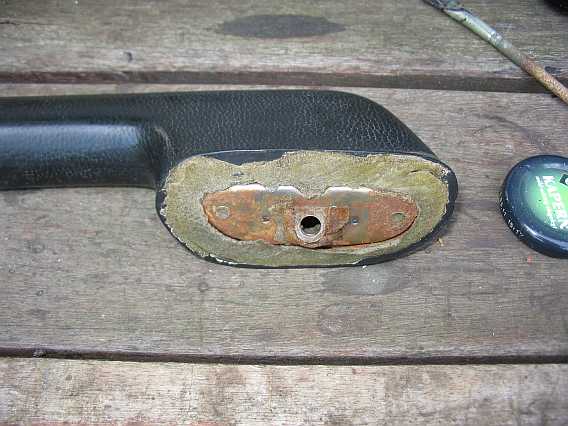

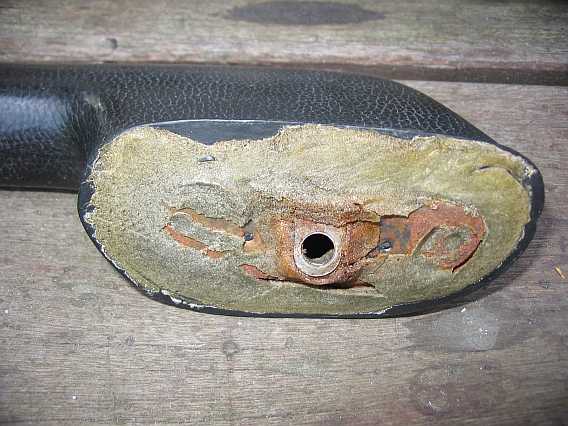

Gut erhaltene Armlehnen sehen auf der Rückseite meistens etwas rostig aus. Dagegen muss man was machen: Die Schaumstoffreste über den Roststellen entfernen, etwas abschmirgeln und mit Brunox konservieren, grundieren, lackieren. Tür Tür Tür Tür

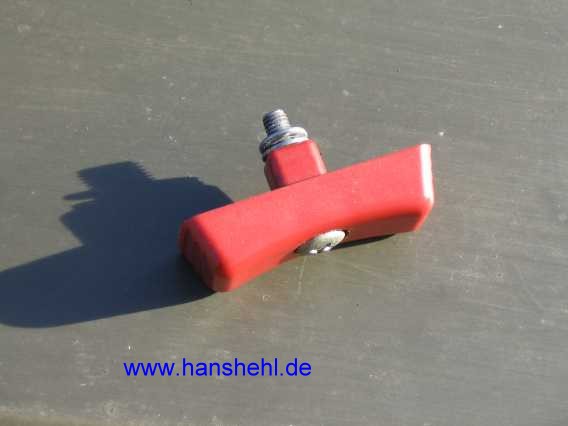

Auch der rote Riegel der Türinnenverriegelung wird abgeschraubt, ohne die Abstandsscheibchen zu verlieren. Diese verhindern ein Schleifen an der Verkleidung. Tür
4. Türinnenschale abschrauben:

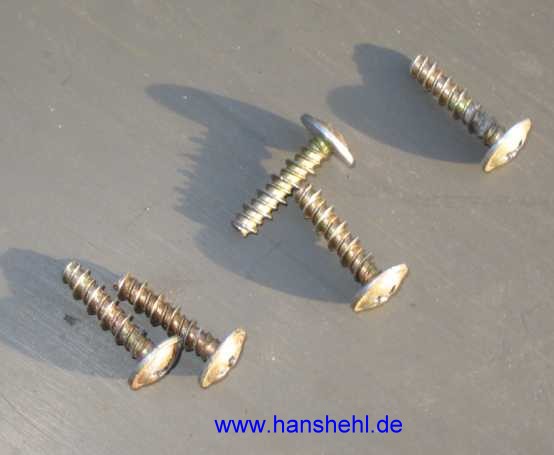

Die Türschale ist beim 240GD/1979 an der Tür noch mit 6 Spezialschrauben und Kunststoffdübel befestigt. Inzwischen gibt es auch Gummistöpsel mit M4-Gewindebuchsen mit metrischem Gewinde. Tür Tür Tür >Tür

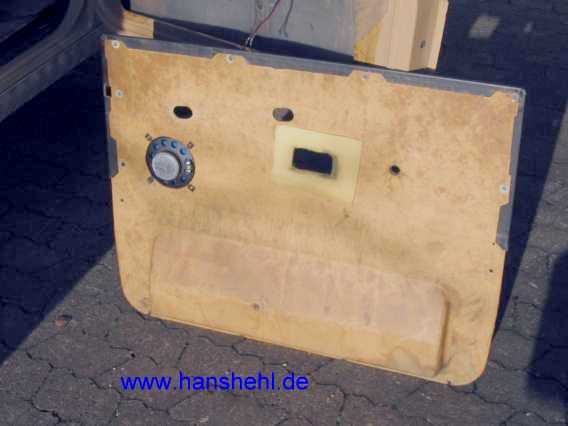

5. Türinnenverkleidung abnehmen: top

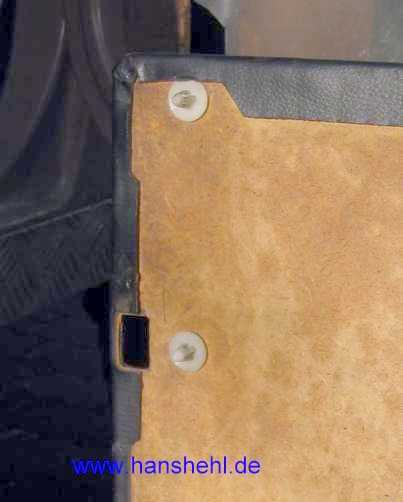

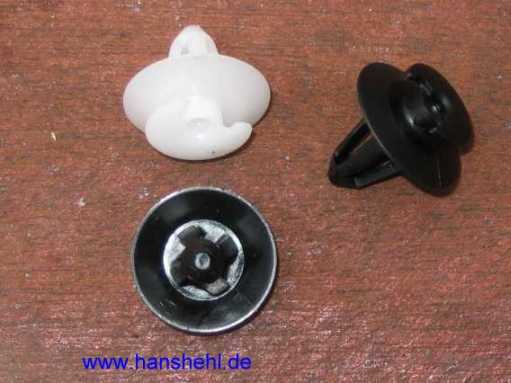

Die Türverkleidung wird durch Plastikdübel/Klammer A4639880278 gehalten. Diese sind in die Löcher in der Hartfaserplatte eingedreht. Auch beim G55AMG werden sie zur Befestigung der Türverkleidung noch verwendet, siehe Fondtür G55AMG. Tür Tür Tür hire

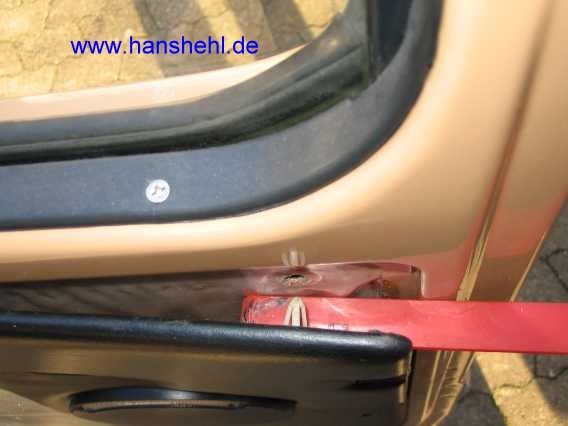

Mit Hart-PVC-Streifen kann man die Verkleidung von der Tür abdrücken, ohne den Lack zu verkratzen. Es gibt einen großen Montagekeil W110589035900. Tür Tür
5.1 Türfolie 460: top

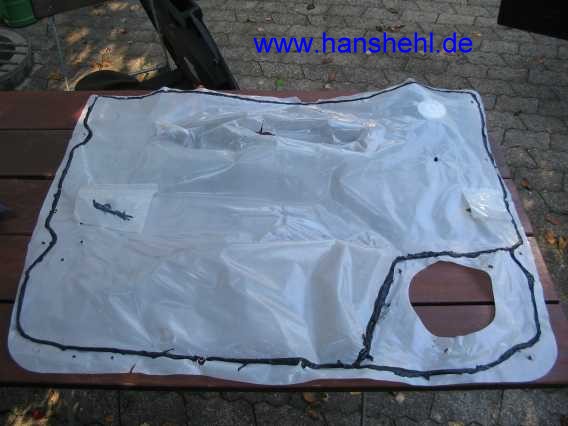

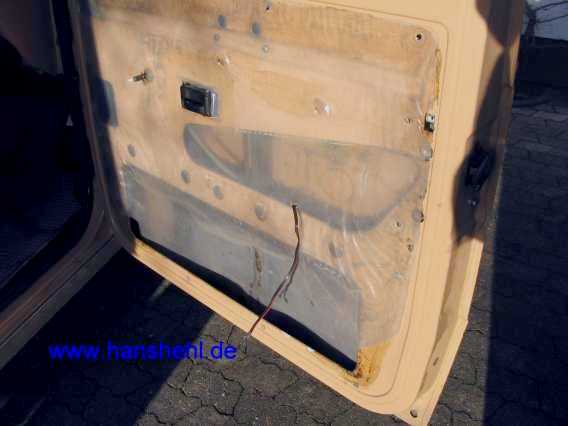

Eine feste Polyethylenfolie (Baumarkt) schützt die Holzplatte vor eindringender Nässe über die Fensterführungen. Verwendet man einen normalen Kleber wie z.B. Pattex, dann kann man die Folie abziehen und wieder andrücken. Beim Trophy-280GE habe ich beim Einbau der Türverkleidung diese Folie eingebaut. Auch beim 463, z.B. Fahrertür G55AMG ist die Türfolie eingebaut. Tür Fahrertür links Beifahrertür
6. Türlautsprecher 460: top

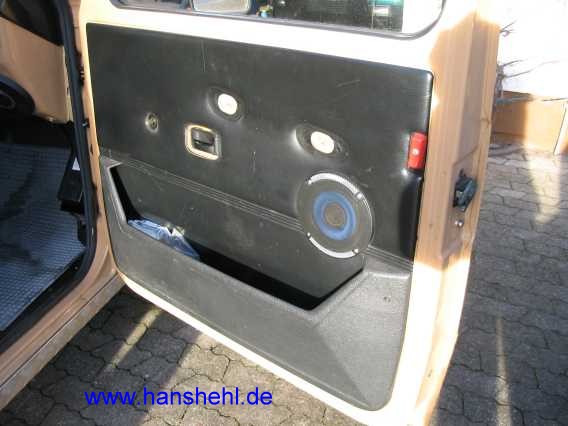

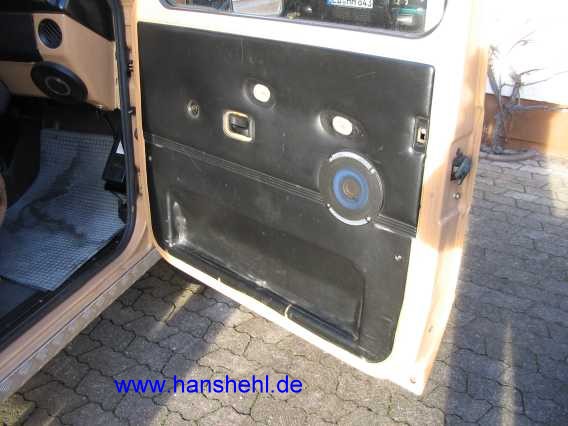

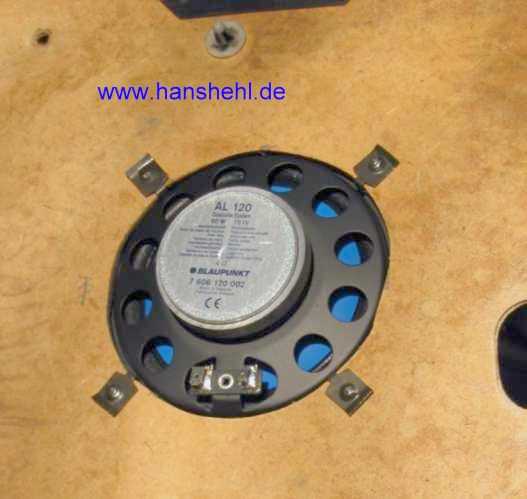

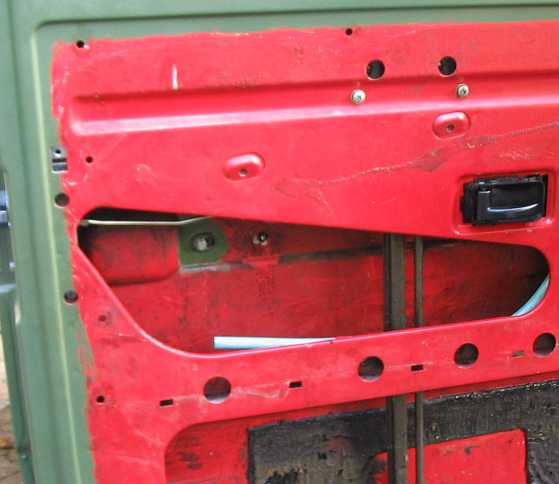

Ein flacher Autolautsprecher von Blaupunkt passt zwischen linker oberer Ecke der Ablageschale und der Armlehne genau in die Aussparung der Tür. Tür Tür Tür Türlautsprecher

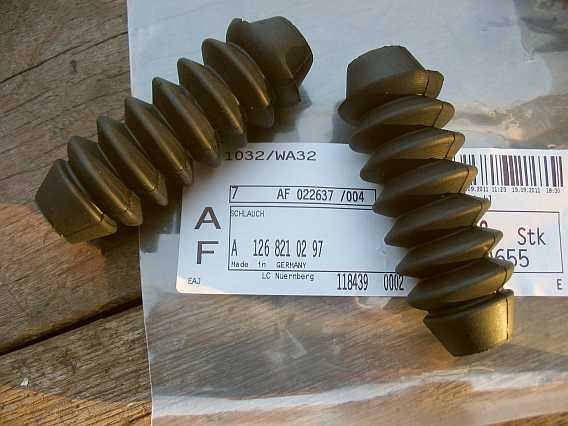

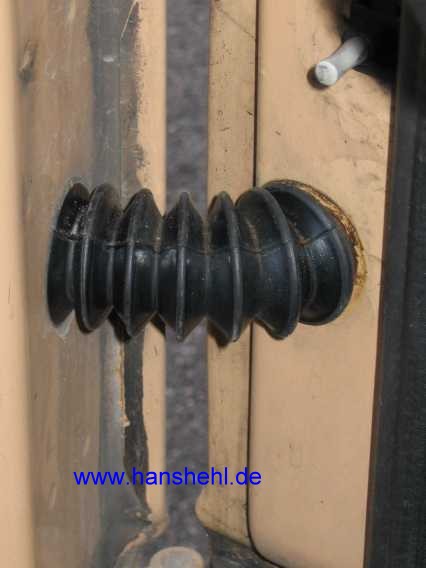

Die Lautsprecherleitung wird durch einen runden Gummibalg A1268210297 (eckige Form beim G55AMG A4638210197) geführt. Dazu müssen zwei größere Löcher in die Türschmalseite und den Türrahmen (A-Säule) gefräst werden. Bei der Austauschtür des 280GE ist das 24 mm große Loch schon vorhanden. Lautsprecher Lautsprecher >Tür

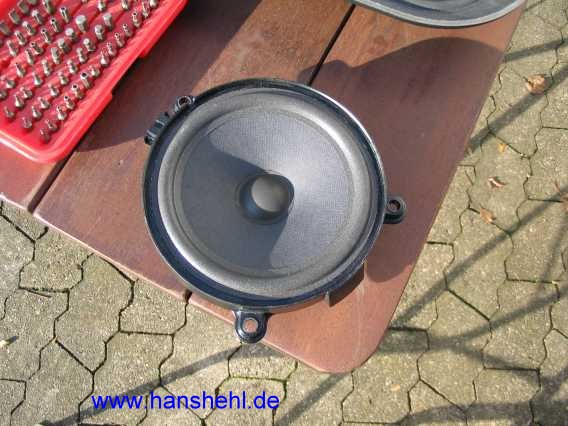

7. Türlautsprecher 463: top

siehe auch Lautsprecher in der Fondtür rechts beim G55AMG.
