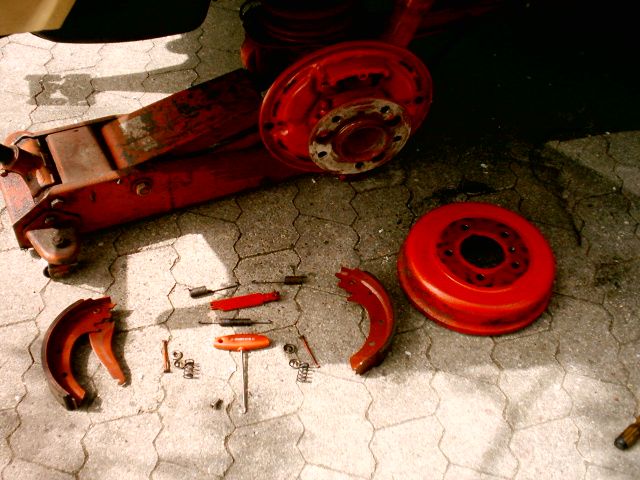

1. Ausbau Bremstrommel: Zum Ausbau der Bremstrommel die kleine Kreuzschlitzschraube entfernen (durch Edelstahlschraube ersetzen). Die Bremstrommel kann dann leicht abgenommen werden, wenn kein Rost vorhanden ist. Sonst braucht man einen großen Abzieher. Der Grat am außeren Rand der Bremstrommel wird mit einem Carbid-Schaber oder Feile regelmäßig entfernt. Die Bremsfläche mit mittlerem Schleifpapier abschmirgeln (sie muß völlig blank sein). Die Anlagefläche der Einsteckachse muß ebenfalls ohne Rost sein.

1.1 Ausbau Bremsbacken: Handbuch 460.310 - 240GD Bremse Hinterachse 1984: 240gd-bremse-hi1.pdf 240gd-bremse-hi2.pdf 240gd-bremse-hi3.pdf 240gd-bremse-hi4.pdf

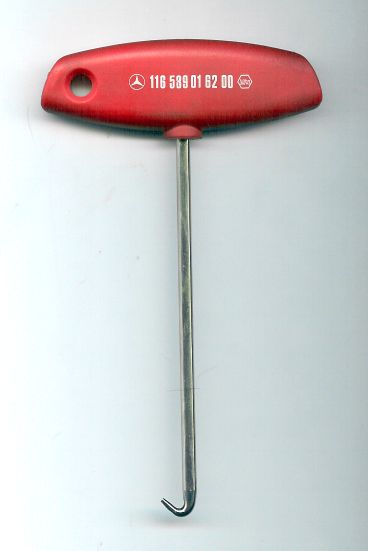

2. Werkzeug (Federnzieher): Die starken Federn für die Bremsbacken lassen sich leicht mit einem kräftigen Haken aus- und einhängen. Sehr praktisch ist das Mercedes-Werkzeug W116589016200.

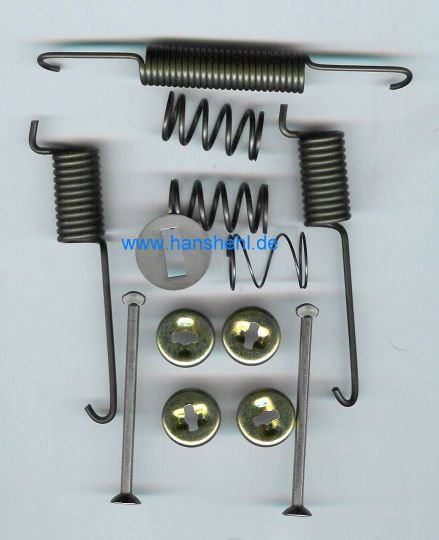

3. Reparatursatz: Alle Kleinteile gibt es als Reparatursatz (Teile für 2 Bremsen): A0025863242. Zumindest sollte man die Teile gegen Rost schützen, z.B. leicht hauchdünn einölen. Im Bild ist nur der Teilesatz für eine Trommelbremse enthalten.

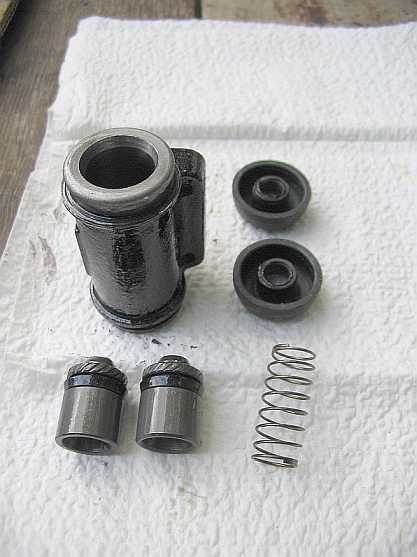

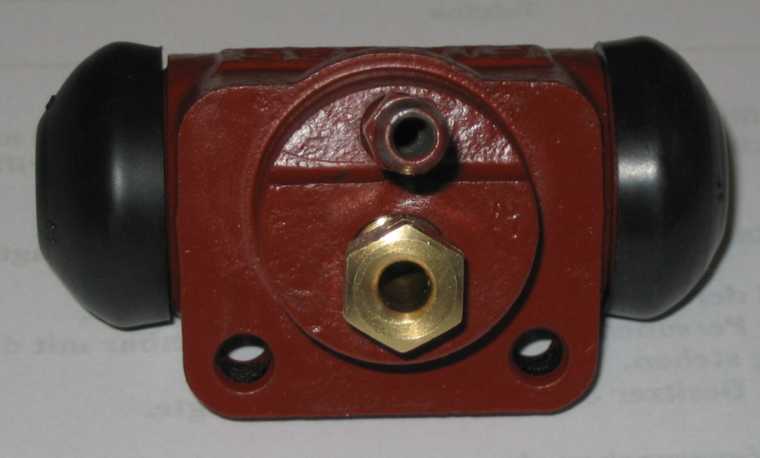

4. Bremszylinder HA /Entlüfter: Der Bremszylinder (17,46 mm Bohrung, Radzylinder, Schäfer) A0114208818. Für den Bremszylinder gibt es einen Reparatursatz A0004200944. Der Rep.-Satz enthält nur die beiden Nutringe/Druckmanschetten (FAG H17319) für die Druckkolben und die Außenkappen (Gummikappe: FTE R1950).

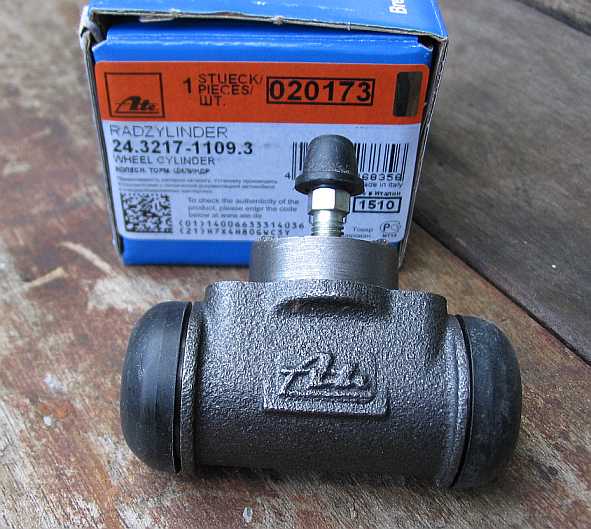

4.1 Bremszylinder ATE / Zubehör: Im Zubehörhandel gibt es den Radbremszylinder von ATE 24.3217 - 1109.3 . Man sollte ihn vor dem Einbau konservieren. Ich verwende Brunox.

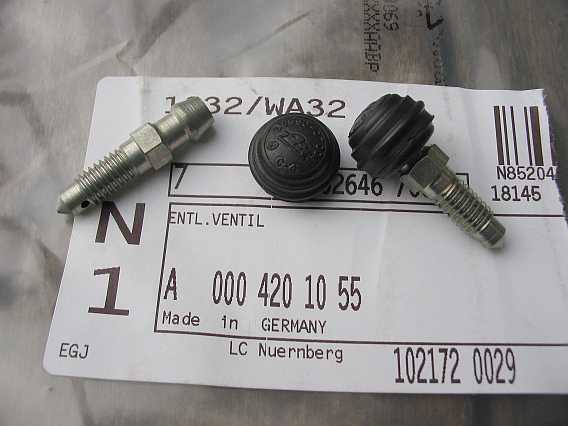

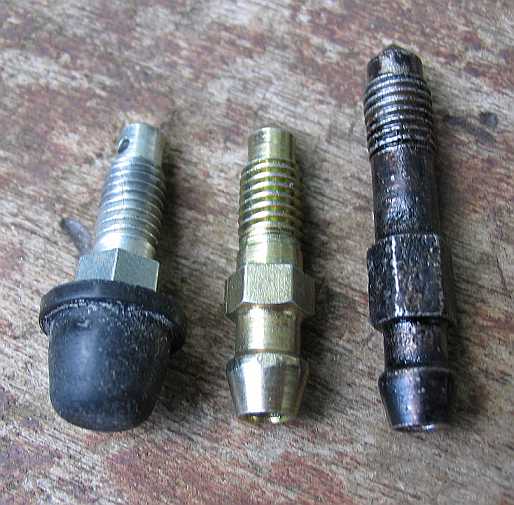

5. Entlüfter: Der Entlüfter A0004201055 - 8,14 Euro ohne MwSt. ist etwas zu kurz. Es gab 1980 einen längeren Entlüfter (rechts im 2. Bild), damit man mit einem 7er-Gabelschlüssel hinter dem Bremsträger leichter hin kommt. Für den 230GE 461.223 gibt es den Entlüfter A0004202655

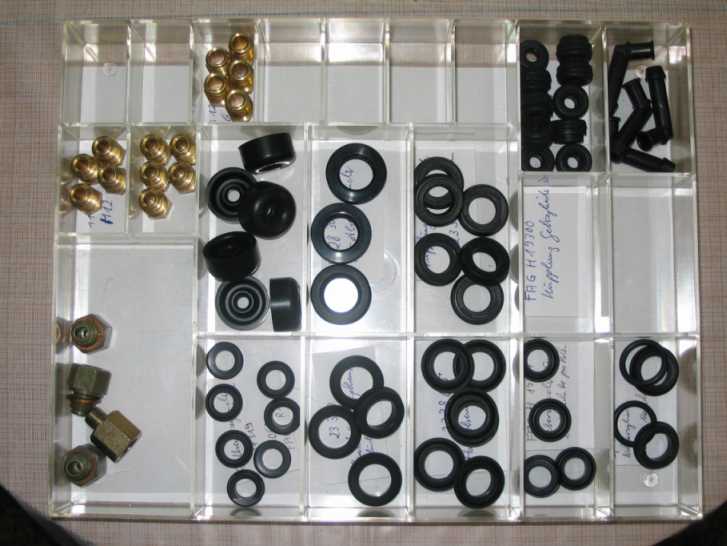

6. Manschetten: Die Vielfalt der Dichtringe und Druckmanschetten von FAG für den 240GD zeigt sich in dem inzwischen vorhandenen Sortiment. Eine Zusammenstellung der FAG-Nummern ist hier.

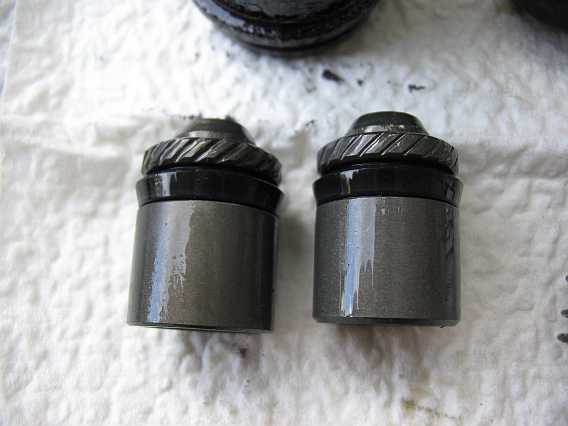

7. Einbau: Vor dem Einbau Druckkolben und Manschetten mit Bremszylinder-Paste schmieren. Der Bremszylinder sollte innen spiegeln, sonst mit sehr feinem Schmirgelpapier (Körnung 600) polieren. Sind Rostnarben da, hilft nur ein neuer Bremszylinder! Auf keinen Fall Fett oder Öl verwenden (auch keine sogenannte Bremsenpaste!) Wer genaueres über Bremszylinder-Instandsetzung wissen will, schaue mal ins Mercedes-Benz-Forum rein.

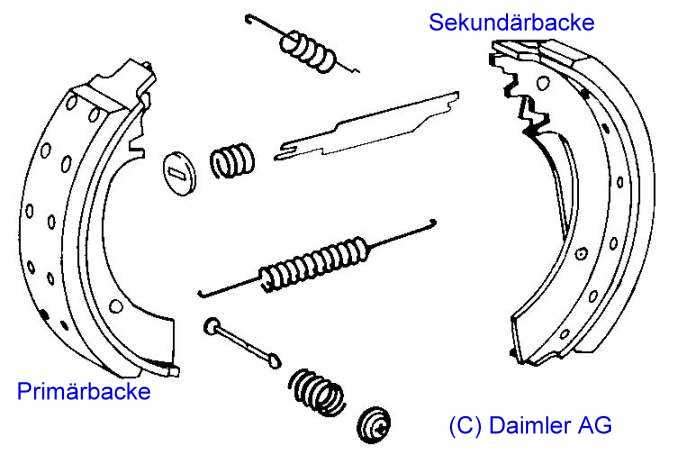

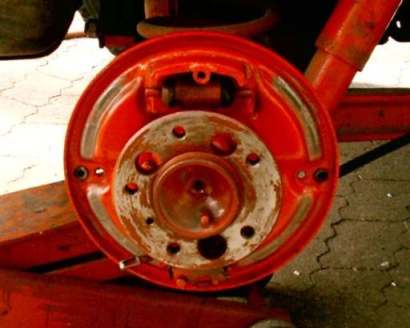

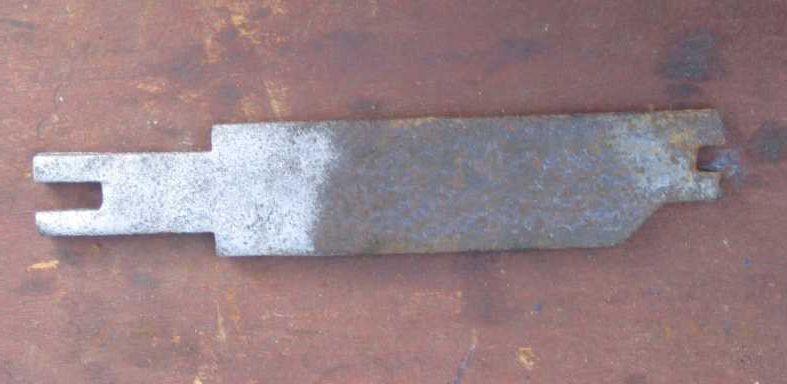

7.1 Einbau der Druckstange mit Feder und Federteller: Das 2. Bild zeigt den Einbauzustand der Trommelbremse an der Hinterachse beim 460. Darauf achten, dass die Druckstange lagerichtig mit Druckfeder und Federteller (sie liegen an der vorderen Bremsbacke = kürzerer Belag an) eingebaut wird, siehe o.a. Pdf: 240gd-bremse-hi4.pdf und das EPC-Bild. Die Primärbacke hat einen kürzeren Bremsbelag in Fahrtrichtung vorne. Baut man die Druckstange/Feder verkehrt ein, kann die Bremse die Räder zunehmend blockieren (Hinweis von J.B.)

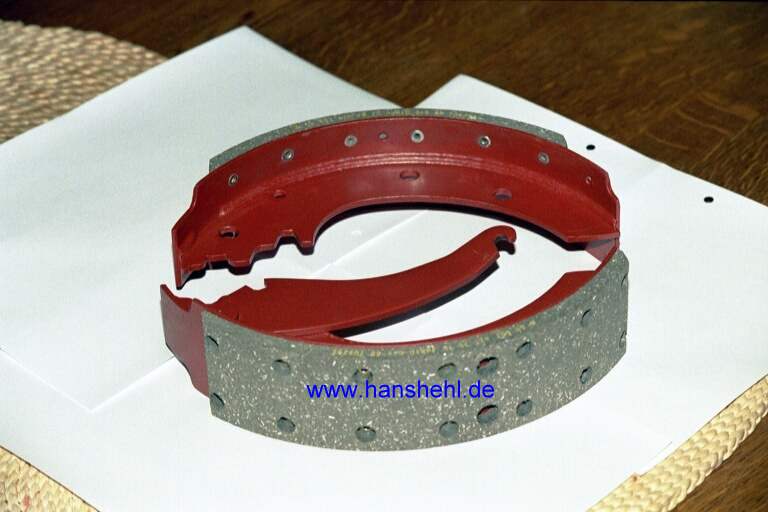

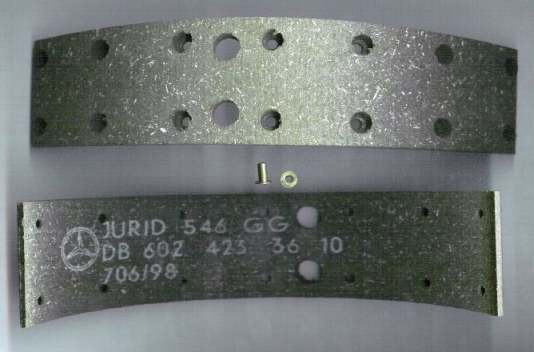

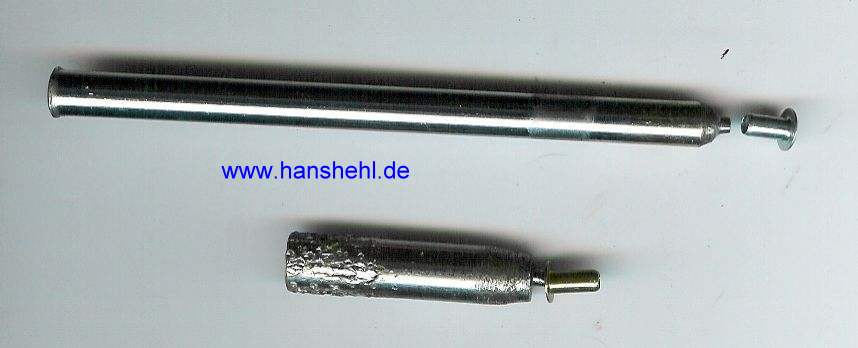

8. Bremsbelag aufnieten: Bremsbeläge kann man aufnieten, benötigt aber dazu einen Nieteinsatz, einen Auftreiber und ein bischen Übung. Das Werkzeug kann man kaufen, aber auch selber machen. Neue Bremsbacken mit Belag selber sind sehr viel teurer (A4614200020, 4 Stück. Sie sind dann aufgeklebt. Stand 7/2014: nicht mehr lieferbar Eine ausführliche Anleitung zum Aufnieten der Beläge ist im tipp13d.htm

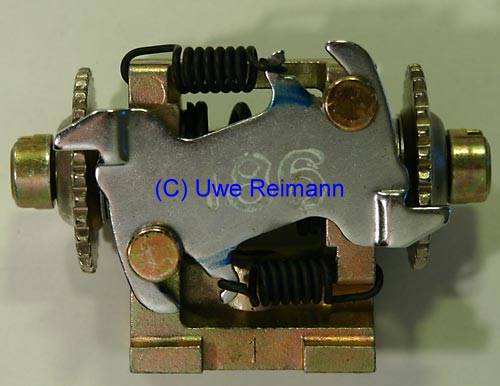

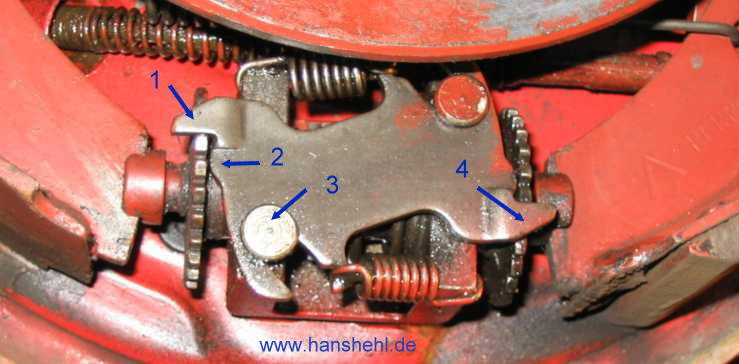

9. Nachsteller justieren: Nun muss auch der automatische Nachsteller neu justiert werden: Nur bei neuen Bremsbacken die Nachstellschrauben 1 (nicht das Zahnrad 2) soweit eindrehen, dass im Nutgrund der Nachstellschrauben gemessen ein Spreizmass a von 70 mm vorliegt. Ansonsten die Nachstellschrauben so einstellen, dass die Bremstrommel gerade über die Bremsbacken geschoben werden kann. Nachsteller so zentrieren (verschieben im Langloch), dass die Beläge gleichen Abstand zur Bremstrommel haben. Sofort Probefahrt: Mehrmals bremsen bei Vorwärts- und Rückwärtsfahrt!

Die Funktionsweise des Automatischen Nachstellers ist hier genauer beschrieben. Es gibt auch für den 463 mit Trommelbremsen einen neuen Nachsteller mit der alten Konstruktion.

10. Bremsen ziehen ungleich: Ziehen die hinteren Trommelbremsen einseitig, sollte man nicht zuerst an der Einstellung der Handbremsseile etwas ändern. Die Ursache liegt oft in den unterschiedlichen Reibwerten durch sog. Verglasung/Verhärtung der Beläge. Die Oberfläche des Belages glänzt und ist tiefschwarz. Der untere Belag im Bild ergibt laufend sich ändernde Belagwerte. Abhilfe: Mit mittlerem Schleifpapier die glatte Belagoberfläche gleichmäßig abschleifen bzw. aufrauhen, ebenso die Schleifffläche in der Bremstrommel. Die Auflagefläche der Bremsbacken an der Abstützung über dem Radbremszylinder sollte hauchdünn eingefettet sein.

11. Teileliste:

Bremstrommel 460	A6014235001, Innen-Durchmesser: neu: 260 mm Verschleißgrenze 261 mm (Handbuch 1980: 262 mm)
Bremsbacken	.	.
Bremsbelag, 4 Stück mit mit Nieten, Jurid 7,8 mm	A4634230010 (alt: A4634230110)	.
Nieten für Bremsbelag	N007338004312	.
Reparatursatz Federn	A0025863242	.
Radzylinder	A0114208818	.
Reparatursatz	A0004200944 (Manschette FAG H17319, 17 mm)	.
Entlüfter 460	A0004201055	.
Entlüfter 461	A0004202655	.
