EGS Elektronische Getriebesteuerung 722.6##: Diagnose SDconnect C4: Entwicklungsdaten R230.474 SL55AMG 7/2002, Diagnose 8/2013: r11-egs-diag.htm: r230/w463/diagnose Letzte Änderung 13.06.26/06.05.23/07.12.15/27.07.15/15.04.2015 (C) Dr. Juliane Hehl Impressum gem. DSGVO Webseite Juliane - zum Stichwörterverzeichnis Webseite zum Werkstattmenü EGS Elektronische Getriebesteuerung 722.6## - zurück zur Übersicht Entwicklungsdaten Alle Arbeiten erfordern fachliche Kompetenz, entsprechendes Werkzeug und die Ehrlichkeit, die eigenen Fähigkeiten richtig einzuschätzen oder vielleicht besser in die Werkstatt zu gehen. Alle Angaben nach bestem Wissen, aber ohne Gewähr. Etliche Arbeitsanweisungen können unter Umständen bei fehlerhafter Ausführung zu erheblichen Folgeschäden führen. Es wird daher ausdrücklich jede Haftung für die Arbeitsanweisungen auf der Webseite abgelehnt. Der Ausführende trägt das alleinige und uneingeschränkte Risiko. Auch im Werkstattinformationssystem WIS sind Fehler! Dies ist keine Arbeitsanleitung für den Laien, nur eine Literatursammlung!

siehe Getriebe 722.6

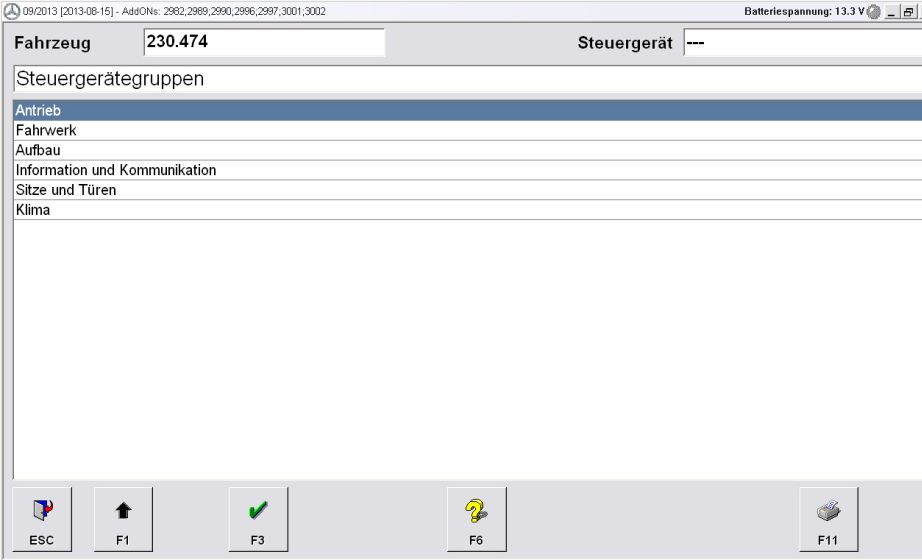

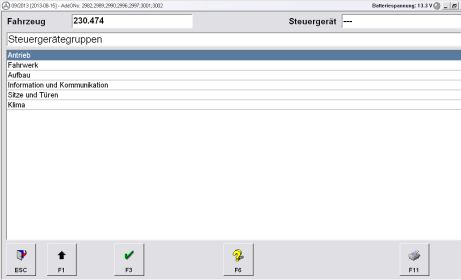

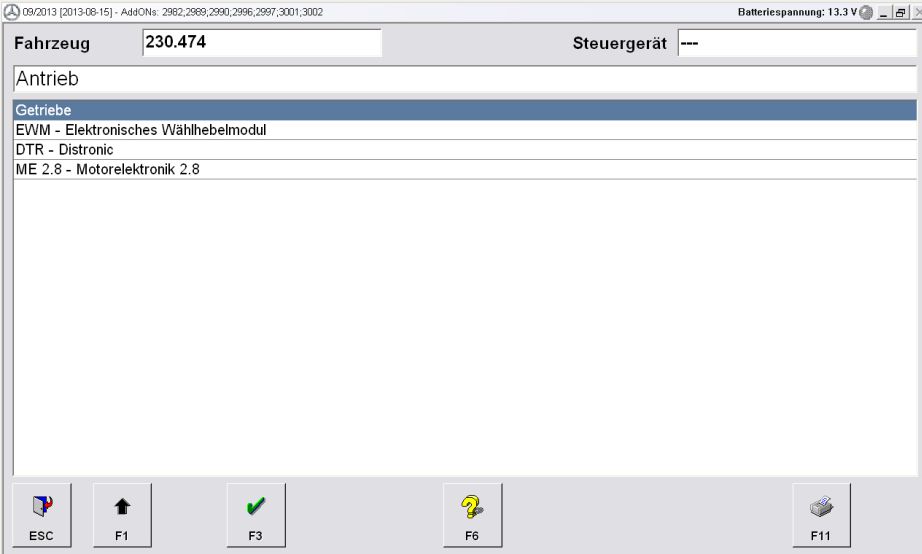

R 1. Gruppe Antrieb - SL55AMG: R 1.1 EGS - Elektronische Getriebesteuerung: SL55AMG:

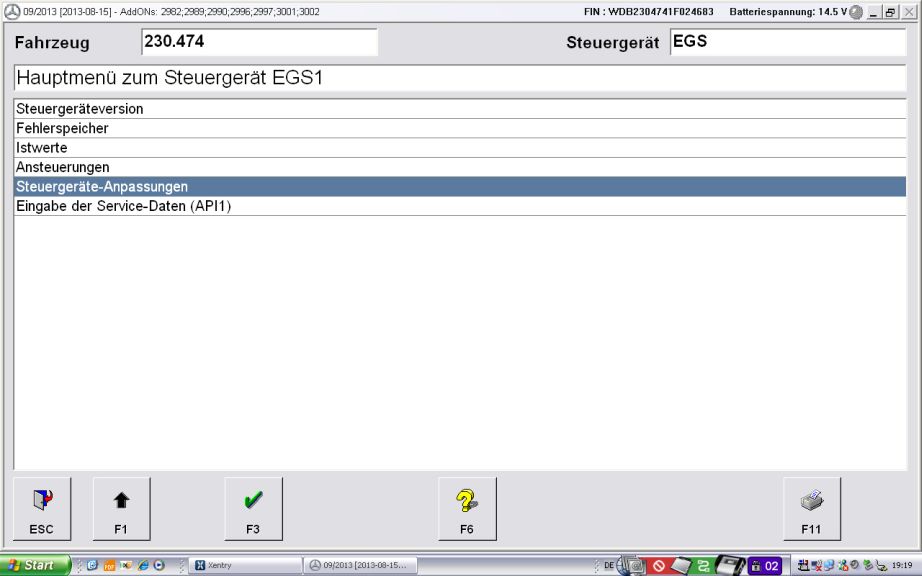

Es sind im Abschnitt Entwicklungsdaten folgende Menues enthalten: R 1.1.1 Steuergeräteversion, R 1.1.2 Fehlerspeicher, R 1.1.3 Istwerte, R 1.1.4 Ansteuerungen, R 1.1.5 Steuergeräte-Anpassungen, R 1.1.6 Eingabe der Service-Daten (API1).

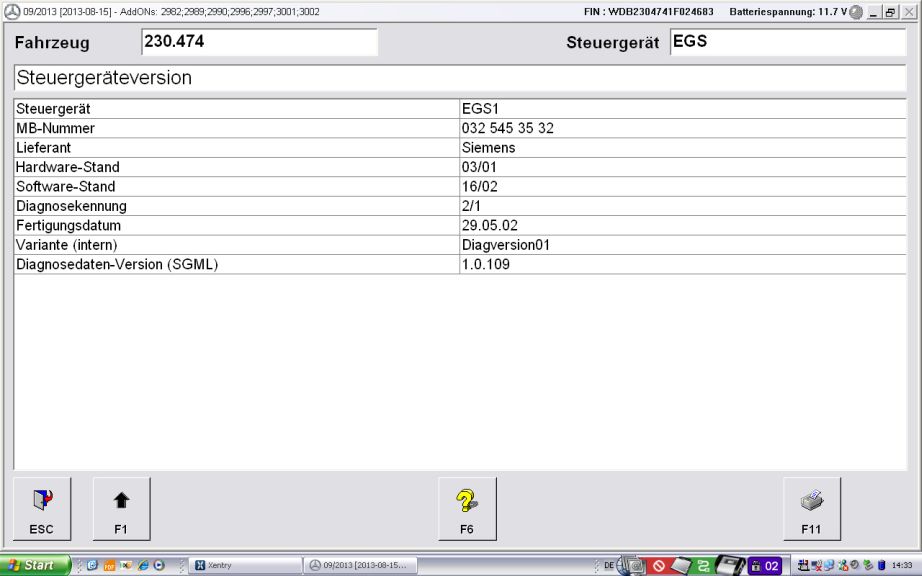

R 1.1.1 EGS Steuergeräteversion SL55AMG: Diesen Menuepunkt gibt es bei den üblichen Menues und bei der Entwickler-Version. Bei dieser werden zusätzlich das Fertigungsdatum und die Diagnose-Datenversion (SGML) angezeigt, die auch auf dem Ausdruck (mit F11) steht (Zellkoordinaten).

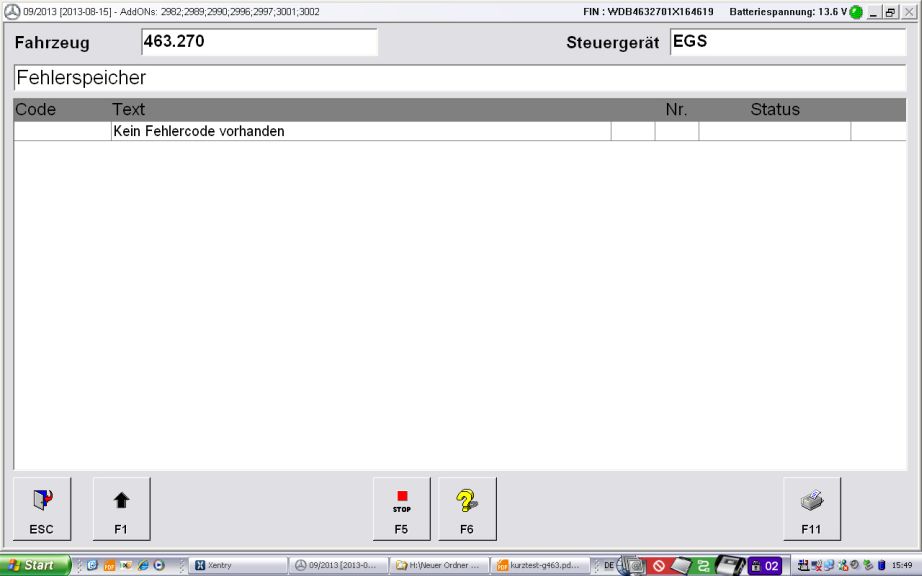

R 1.1.2 EGS Fehlerspeicher SL55AMG: Der Fehlerspeicher sollte leer sein. Ansonsten muss man den Kurztest machen und auch die nicht akuten Fehler ("F" = aktueller Fehler, "f" = nur gespeicherter Fehler oder "I" = gespeichertes Ereignis) löschen. Gesamtliste der Fehlercodes und Ereignisse: Fehlercodes: P2000 - P260F, Ereignisse: P2010 - P2061

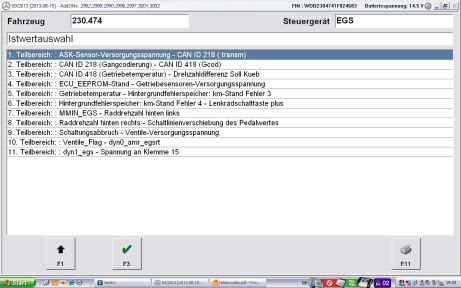

R 1.1.3 EGS Istwerte SL55AMG: Das Menue Istwerte führt zur Gesamtliste aller Istwerte und zur Istwertauswahl. Es gibt 11 Teilbereiche 1 - 165. Mit der Funktionstaste F7 werden zusätzlich die Variablennamen angezeigt.

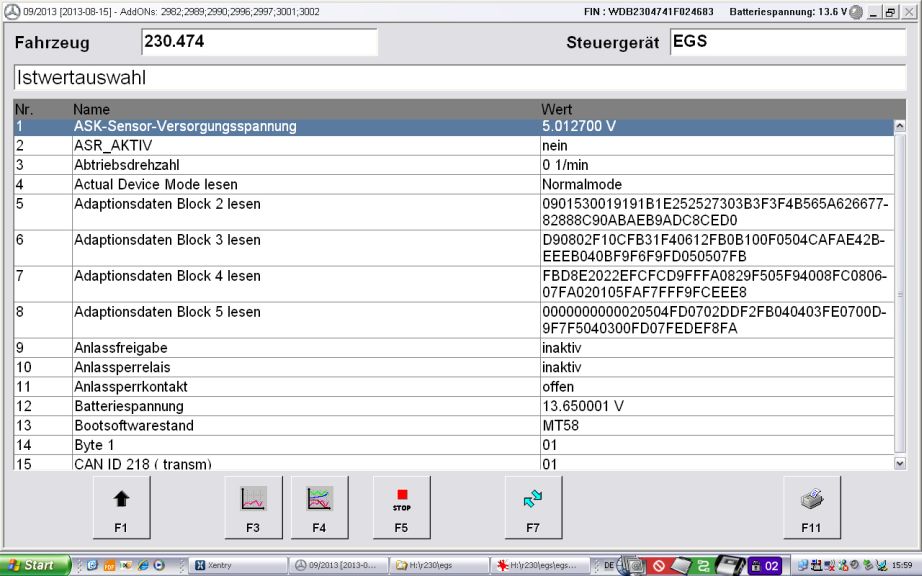

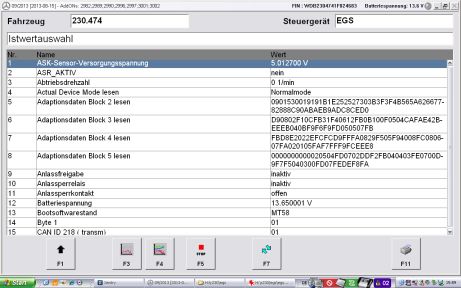

1. Teilbereich EGS 1-15: ASK-Sensor-Versorgungsspannung - CAN ID 218 (transm), Pdf-Ansicht

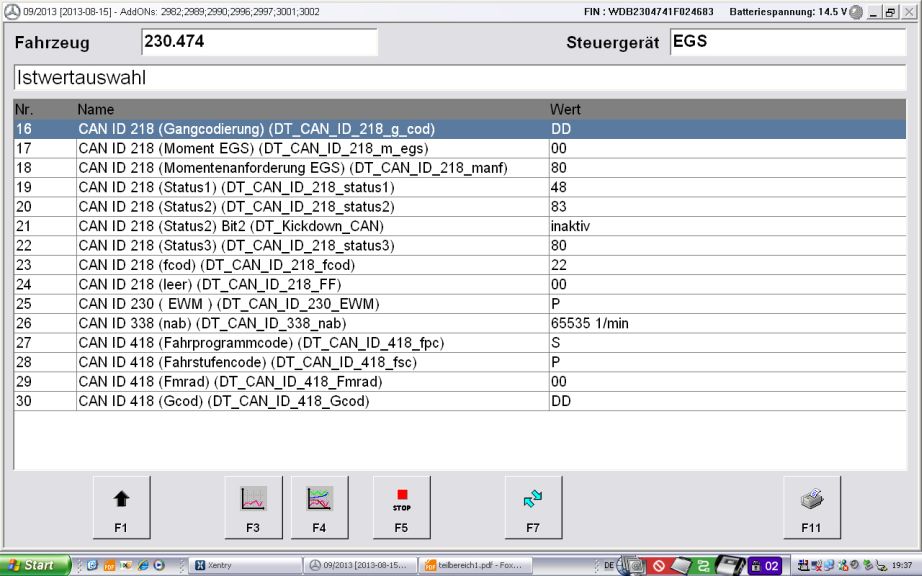

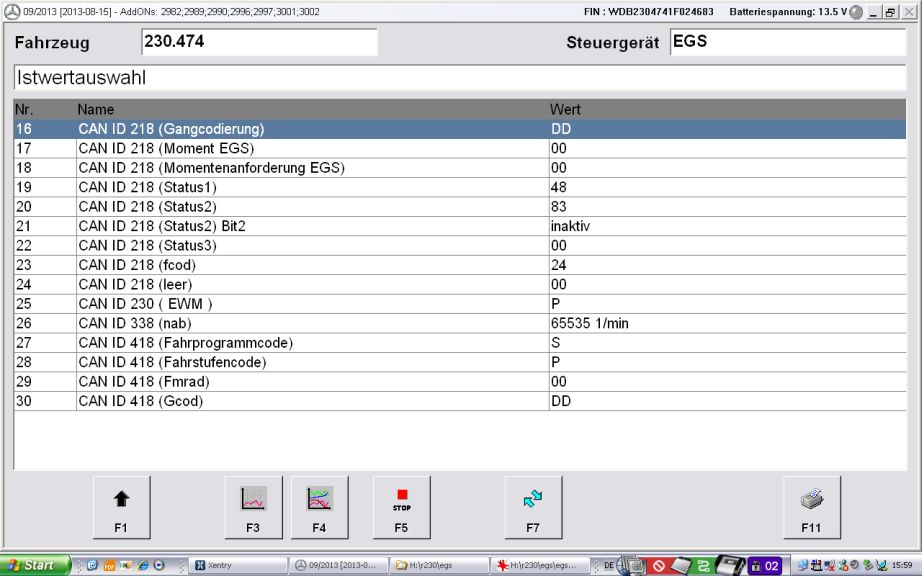

2. Teilbereich EGS 16-30: CAN ID 218 (Gangcodierung) - CAN ID (418) (Gcod)

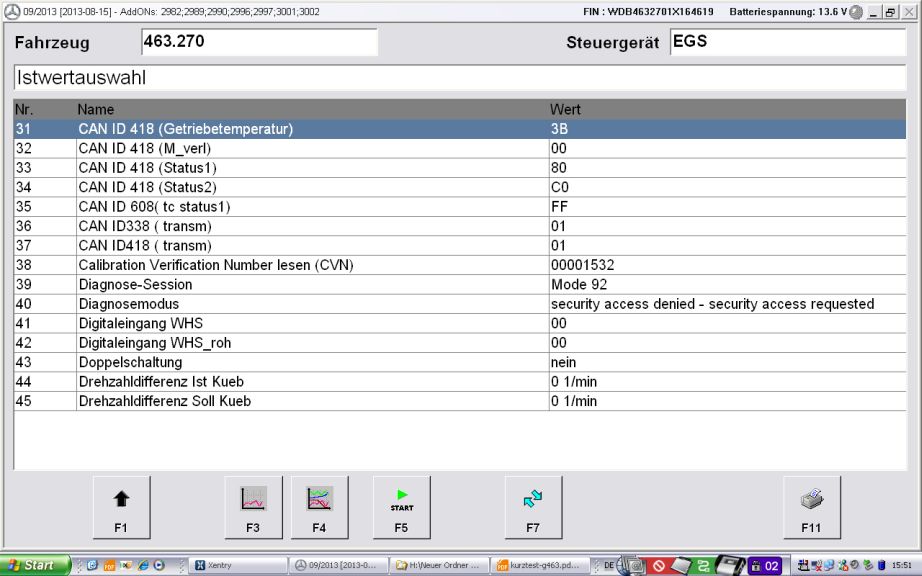

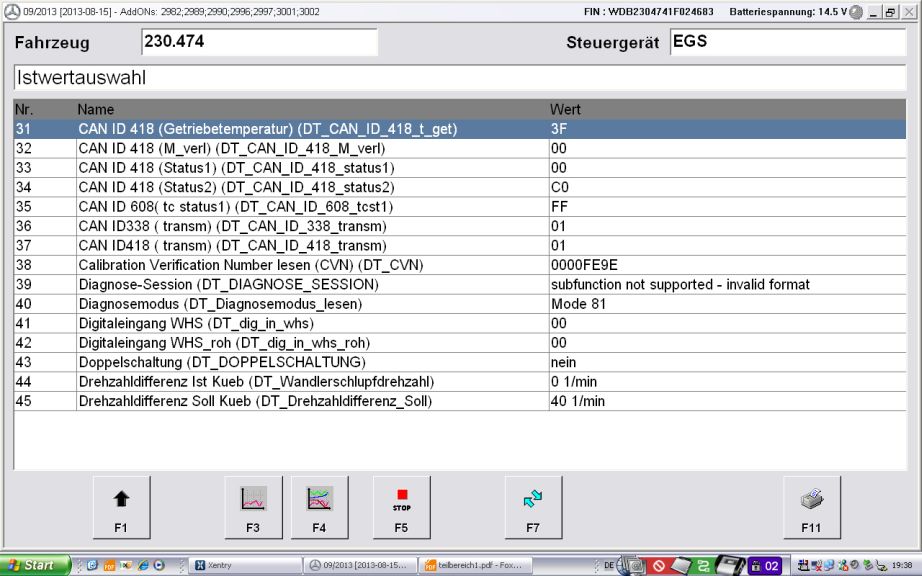

3. Teilbereich EGS 31-45: CAN ID 418 (Getriebetemperatur) - Drehzahldifferenz Soll Kueb

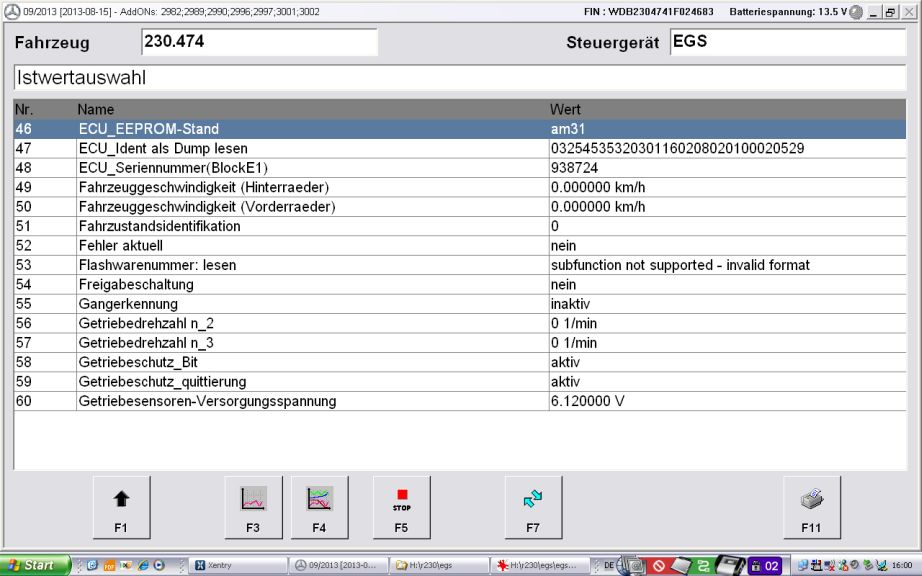

4. Teilbereich EGS 46-60: ECU_EEPROM-Stand - Getriebesensoren-Versorgungsspannung

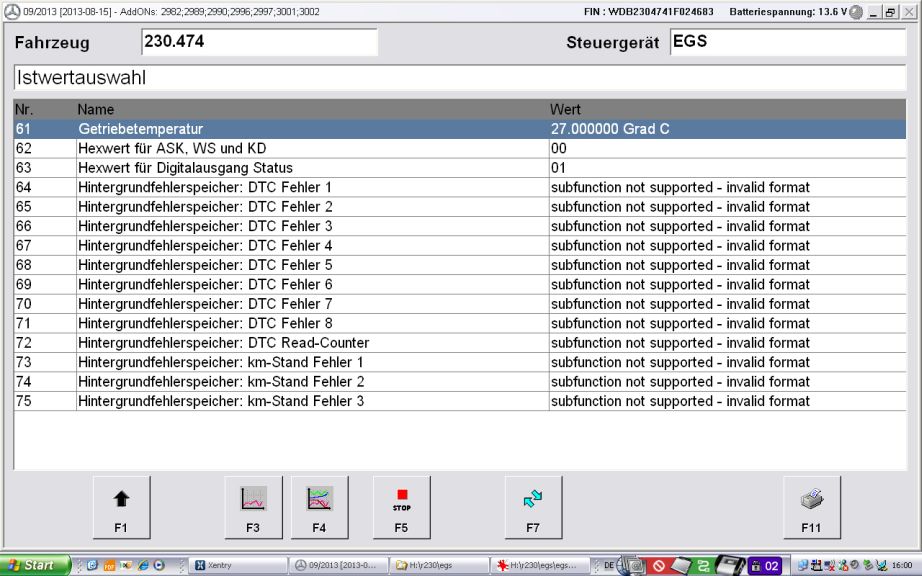

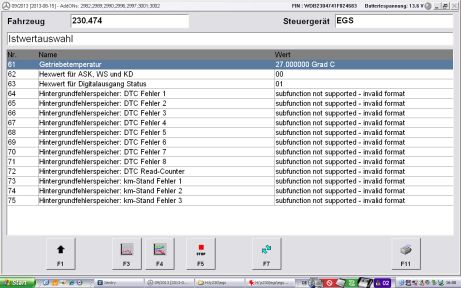

5. Teilbereich EGS 61-75: Getriebetemperatur - Hintergrundfehlerspeicher: km-Stand Fehler 3:

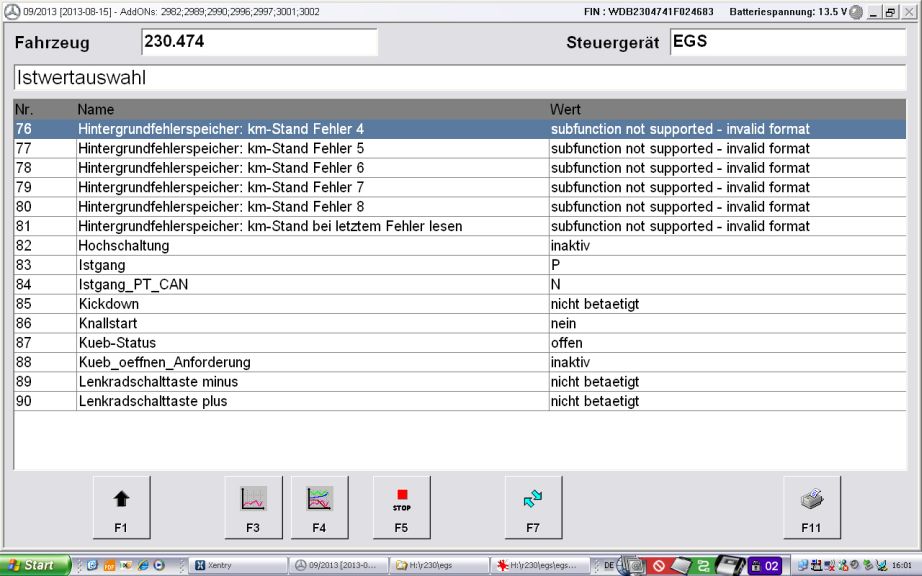

6. Teilbereich EGS 76-90: Hintergrundfehlerspeicher: km-Stand Fehler 4: Lenkradschalttaste plus

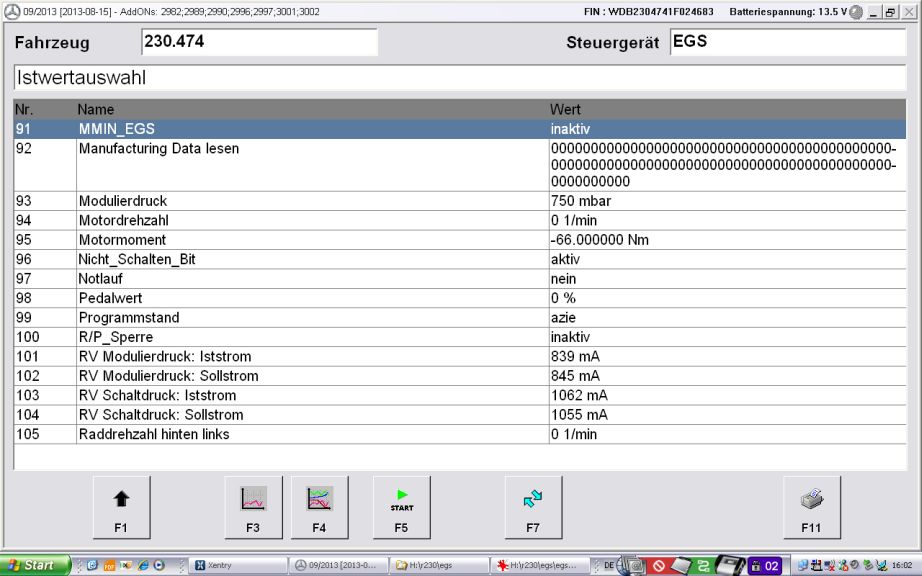

7. Teilbereich EGS 91-105: Lenkradschalttaste minus - RV Schaltdruck: Iststrom:

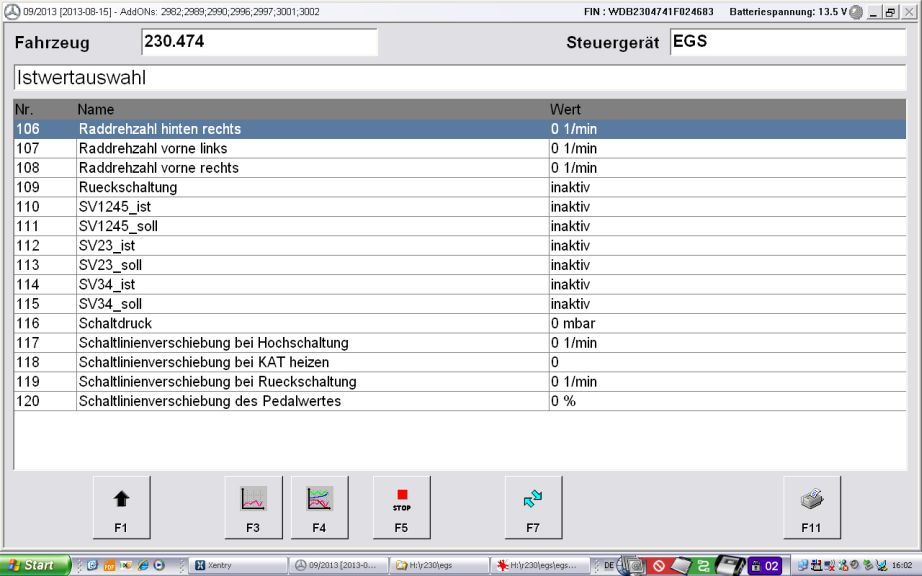

8. Teilbereich EGS 106-120: Raddrehzahl hinten rechts - Schaltlinienverschiebung des Pedalwertes:

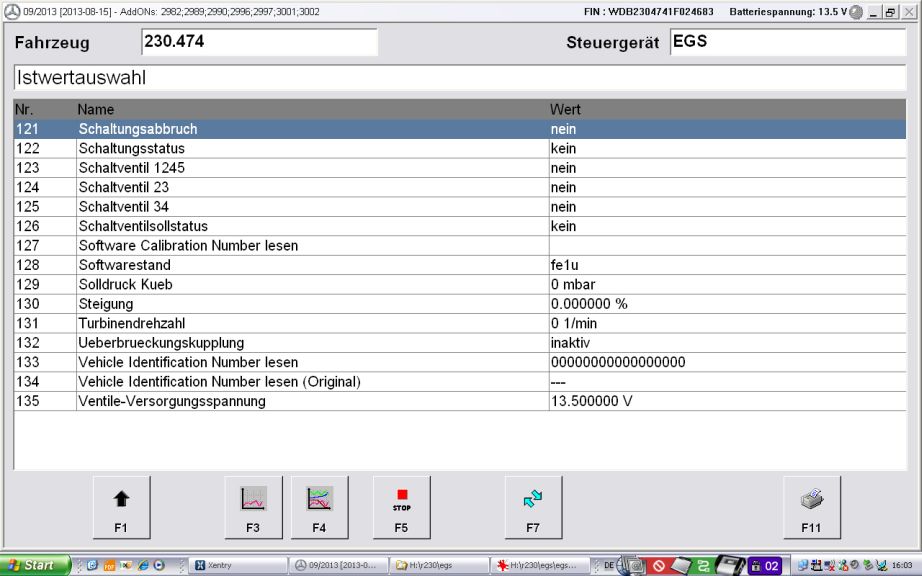

9. Teilbereich EGS 121-135: Schaltungsabbruch - Ventile-Versorgungsspannung:

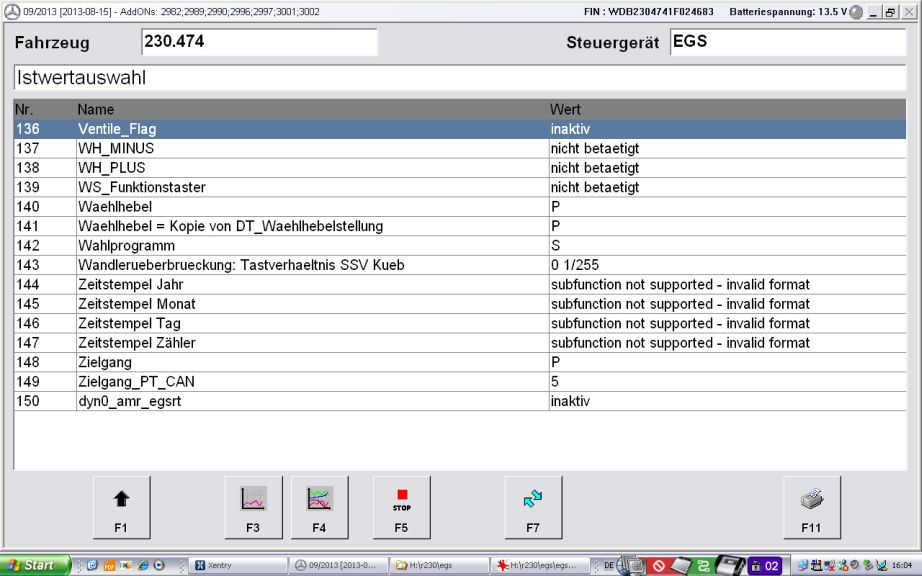

10. Teilbereich EGS 136-150: Ventile_Flag -dyn0_amr_egsrt:

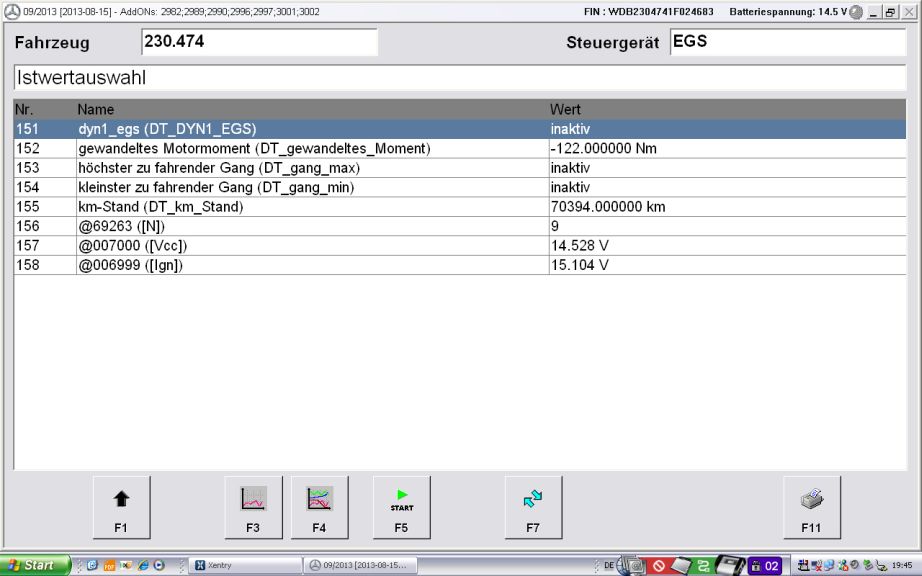

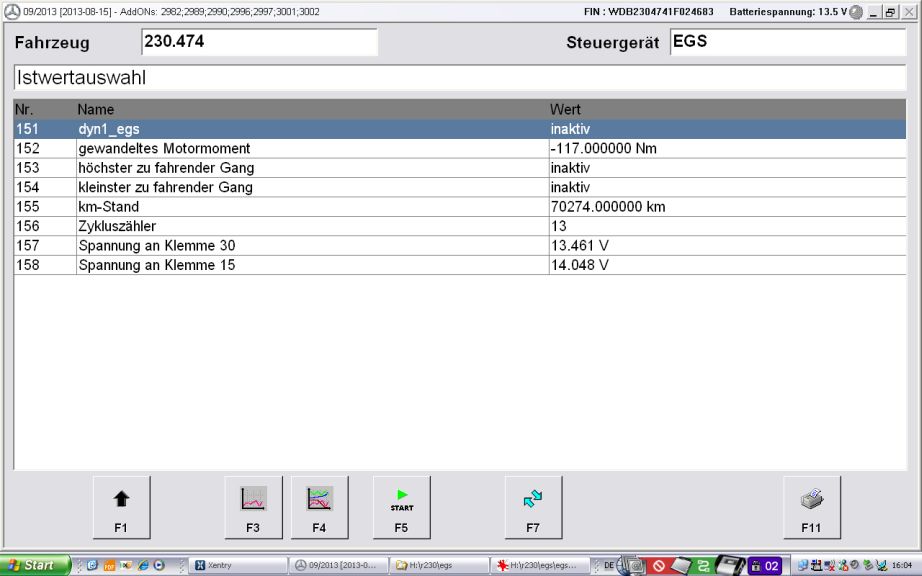

11. Teilbereich EGS 151-158: dyn1_egs - Spannung an Klemme 15:

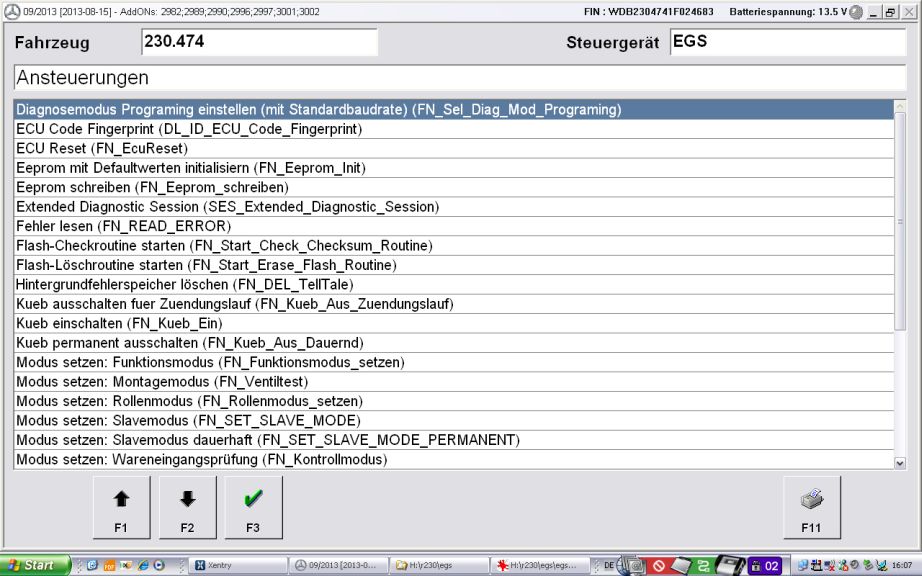

R 1.1.4 EGS Ansteuerungen SL55AMG: Im Menue Ansteuerungen - Gesamtliste aller Ansteuerungen gibt es z.B. die Möglichkeit, die Wandler-Überbrückungskupplung Kueb dauernd oder zeitweilig abzuschalten. Auch die Wählhebelsperre RP-Sperre läßt sich abfragen sowie aus- bzw. einzuschalten. Die Gesamtliste Ansteuerungen ist hier .

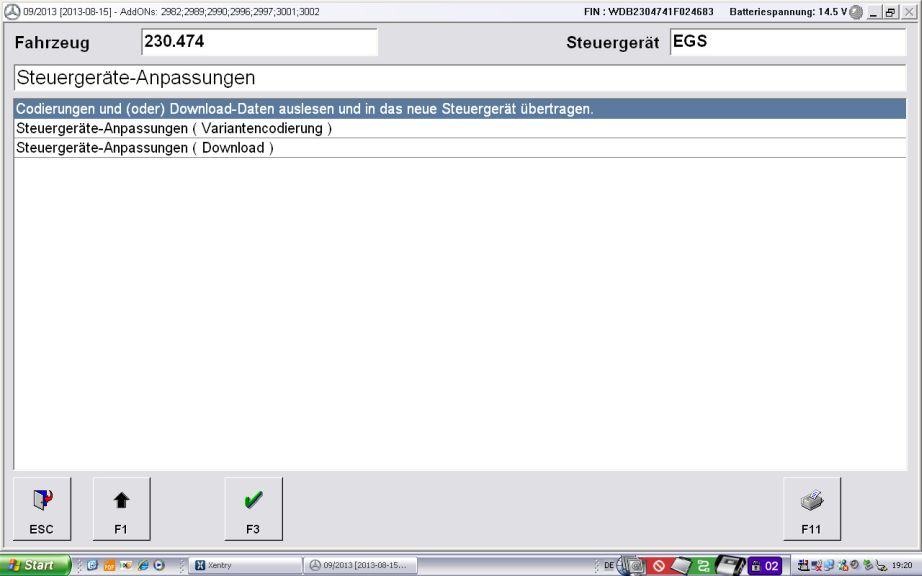

R 1.1.5 EGS Steuergeräteanpassungen SL55AMG: Beim Menue Codierungen und (oder) Download-Daten auslesen und in das neue Steuergerät übertragen kommt ein Hinweis.

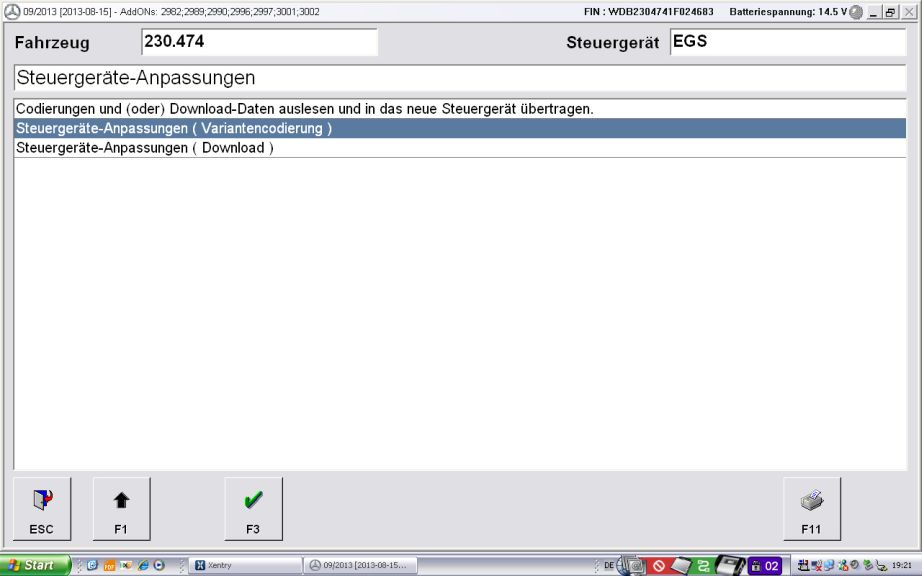

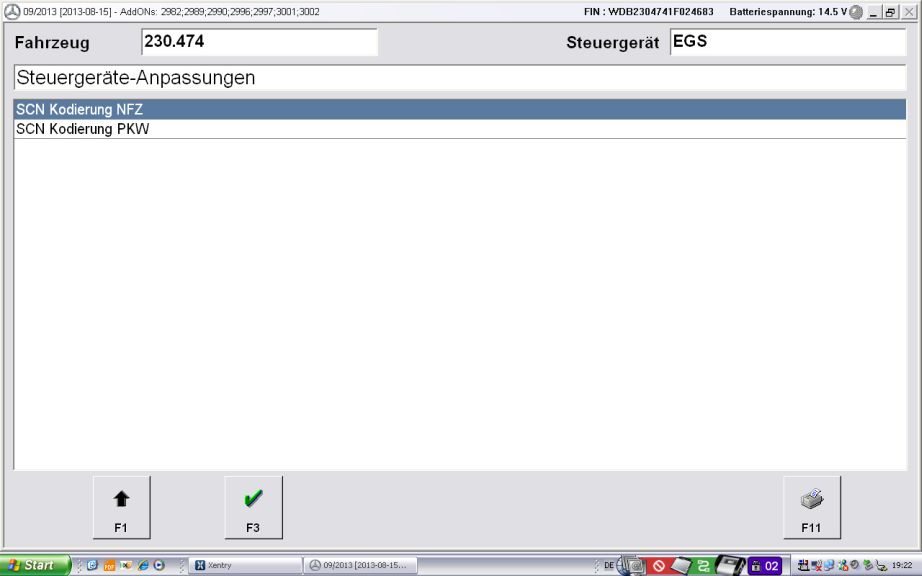

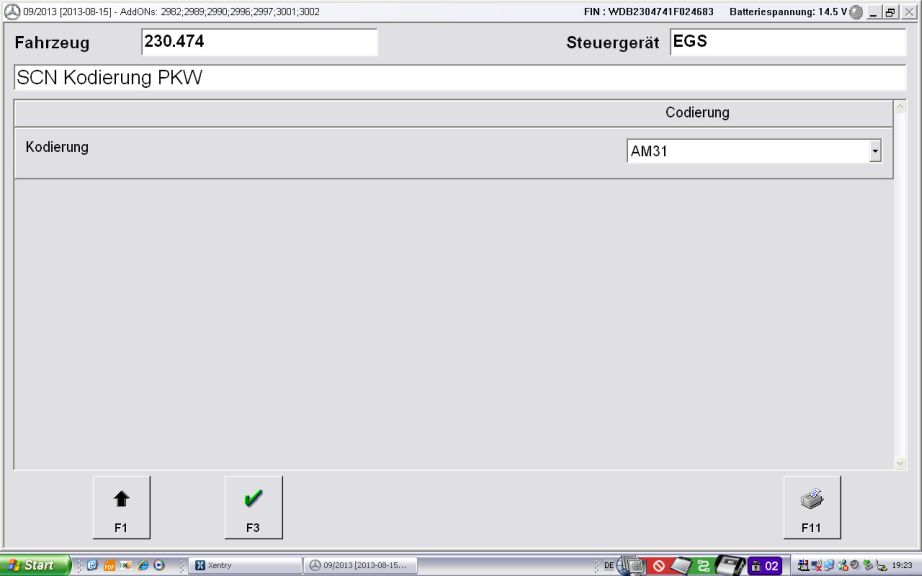

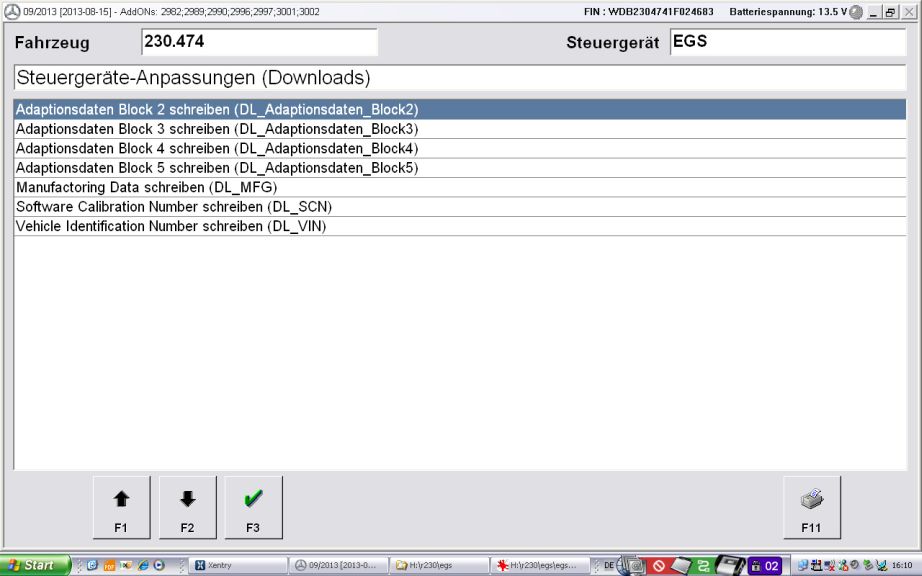

Es gibt das Menue Steuergeräte-Anpassungen (Variantencodierung) mit SCN-Kodierung NFZ und Pkw, z.B AM31. Das Menue Steuergeräte-Anpassungen (Downloads) ermöglicht das Schreiben der Adaptionsdaten umd der Fin.

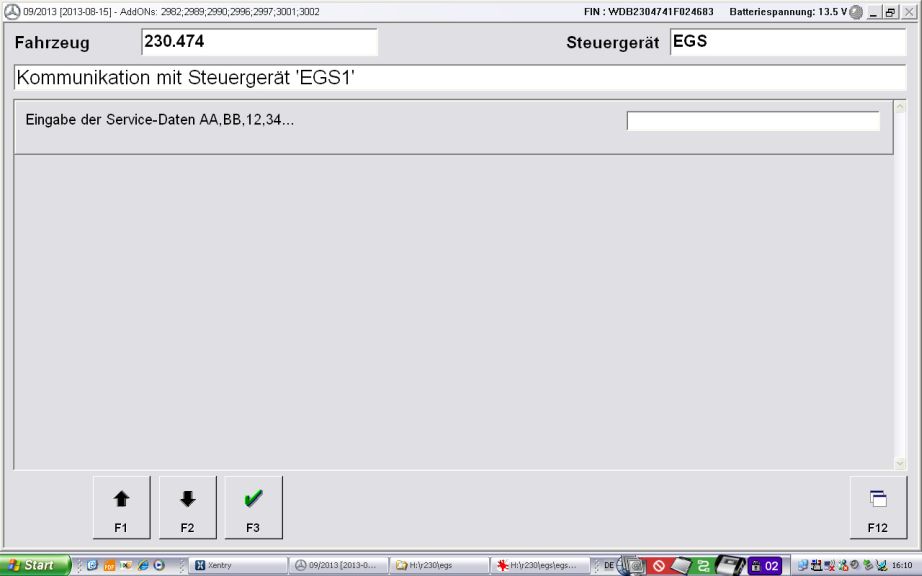

R 1.1.6 EGS Eingabe der Service-Daten (API1): 2026: Die Google-KI erklärt dies: Bei der Eingabe der Servicedaten (ASSYST / ASSYST PLUS) über ein Diagnosesystem (wie Mercedes-Benz XENTRY/DAS) für einen SL 55 AMG (Typ R230.474) müssen Sie zwei spezifische Werte aus dem Werkstattmenü des Kombiinstruments übertragen, damit das System den genauen Wartungsumfang berechnen kann: Werkstattcode (auch Servicecode genannt): Ein meist 5-stelliger, alphanumerischer Code (z.B. 50501 oder 3E0E). Servicepositionen (bzw. Zusatzarbeiten / API1-Werte): Die im Display gelisteten einzelnen Servicenummern (z.B. Service 1, Service 3, Service 11) Die Daten stehen im Werkstatt-Menü des Kombiinstrumentes.
