Übersicht: 10-F Diagnose: logisches Laufwerk F: und Verzeichnisse:

1. Laufwerk (DAS) F: Übersicht: 2. Verzeichnis F:\Programme\DAS: 3. Unterverzeichnis F:\Programme\DAS\bin: 3.1 Verzeichnis F:\Programme\DAS\bin\logos: Fahrzeugsymbole: 3.2 Grundlagen Truetype Fonts: 3.3 Programme: 4. Verzeichnis F:\Programme\DAS\trees: 4.1 Startdateien Diagnose: 4.1.1 Startbild SDConnect 6/2012: 4.1.2 Desktop-Varianten SDconnect WLAN 9/2013: 4.1.3 Startbild SDconnect 9/2013:

4.2 DAS-Start und Hinweise: 4.3 Startdateien DAS: first.s, nextfirst.s, dasfirst.s: 4.3.1 DAS 3/2012: Developer-Kit (Entwicklungsdaten): 4.4 Diagnose Menuetexte Deutsch: 4.5 Beispiel Menuetext: 5. Unterverzeichnis F:\Programme\DAS\trees\Gklasse: 5.1 Unterverzeichnis F:\Programme\DAS\trees\GKlasse\beleucht\alwr\: 6. Verzeichnis F:\Programme\Xentry: 7. Verzeichnis DASuinst: 8. XML-Dateien: Grundlagen:

1. Laufwerk DAS (F): Übersicht: Es gibt die Verzeichnisse Programme, RECYCLER, System Volume Information und userdata. Im Verzeichnis F:\Programme sind die Verzeichnisse DAS, dasuinst, Medbib, SDflash, SDscan und Xentry vorhanden.

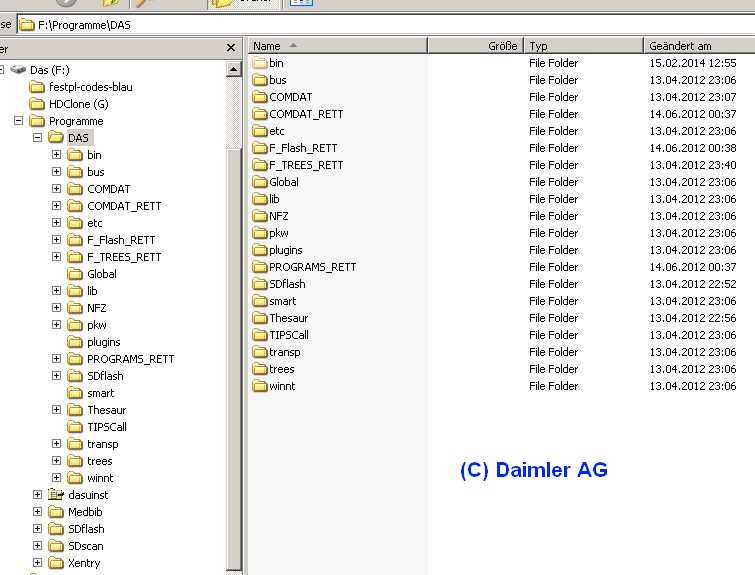

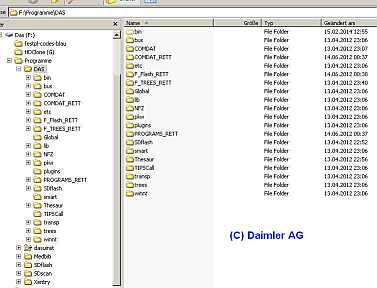

2. Verzeichnis F:Programme\DAS: 7/2012 Im Verzeichnis F:Programme\DAS sind die Unterverzeichnisse: bin, bus, COMDAT, COMDAT_RETT, etc, F_FLASH_RETT, F_TREES_RETT, Global, lib, NFZ, pkw, plugins, PROGRAMS_RETT, SDflash, smart, TTIPPSCall, transp, trees, winnt .

3. Unterverzeichnis F:\Programme\DAS\bin: Im Verzeichnis F:\Programme\DAS\bin sind die Verzeichnisse Driver, gbf und logos enthalten. In diesem Verzeichnis findet man auch die Bildatei XentryDAS 991x620.bmp, die das Startbild enthält. Da kann man sein eigenes gleichgroßes Bild/Logo einsetzen, siehe weiter unten.

3.1 Unterverzeichnis F:\Programme\DAS\bin\logos: Fahrzeugsymbole: Im Verzeichnis F:\Programme\DAS\bin\logos sind die Dateien für die Sonderzeichen enthalten, wie sie z.B. als Fahrzeugsysmbol in den Diagnosemenues enthalten sind. Vorhanden sind die Truetype-Fonts: Actia Large Font (actia_lf.ttf), Actia Small Font (actia_sl.ttf), DAS Kurzzeichen (das001__.ttf), NewFKtSymbolFont (Fkt.ttf), MB Bedienzeichen W210 (mb001___.ttf), MB Fahrzeuge II (mb002___.ttf), MB Bedienzeichen (mb003___.ttf), MB Bedienzeichen S-Klasse (mb004___.ttf), MB Digitalzeichen S-Klasse (mb005___.ttf), MB Diktogramme (mb006___.ttf), MB Fahrzeuge (mb007__.ttf), MB Handkurzzeichen (mb008___.ttf), MB Kurzzeichen (mb009___.ttf), MB Laenderkennzeichen (mb010___.ttf), MB Service (mb011___.ttf), MB Pruefzeichen (mb012___.ttf), MB Schweisszeichen (mb013___.ttf), AMS New Digital (mb014___.ttf), MMMILL7 (MMMILL7.ttf), Pikto7 (pikto7.ttf), Symbol (symbol.ttf) und wingding.ttf (wingding.ttf).

3.2 Grundlagen Truetype Fonts: Die TrueType-Schriften sind im Gegensatz zu Bitmap-Schriften (aus einzelnen Pixeln aufgebaut) nach dem Prinzip einer Vektorgrafik aus Konturen und Füllungen aufgebaut. Vorteil der Vektordarstellung: frei skalierbare TrueType-Schriftarten (variable Größe). Grundlagen siehe wikipedia. Wie komplex eine ttf-Datei aufgebaut ist, kann man hier nachlesen: www.p2501.ch

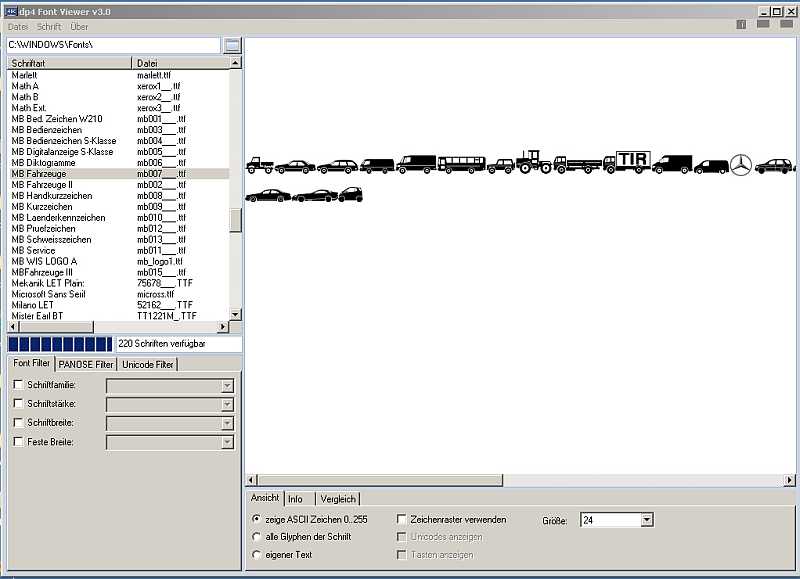

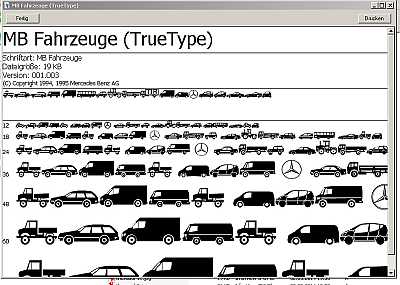

3.3 Font Viewer: Vom Heise-Verlag gibt es zum Download das 30-Tage-Demo-FontLab Studio5-Programm (von Fontlab.com, kostete 999 USD), um diese Zeichen zu bearbeiten. Unter Windows XP werden die Zeichensätze einfach mit dem Windows Font Viewer angezeigt.

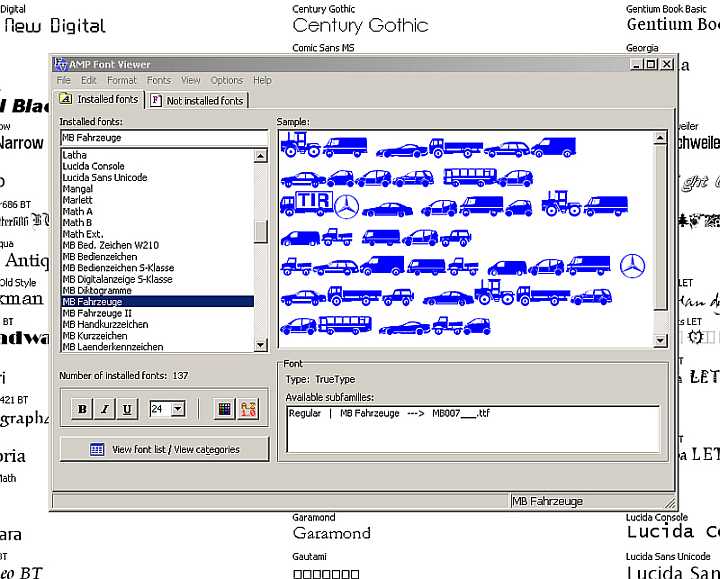

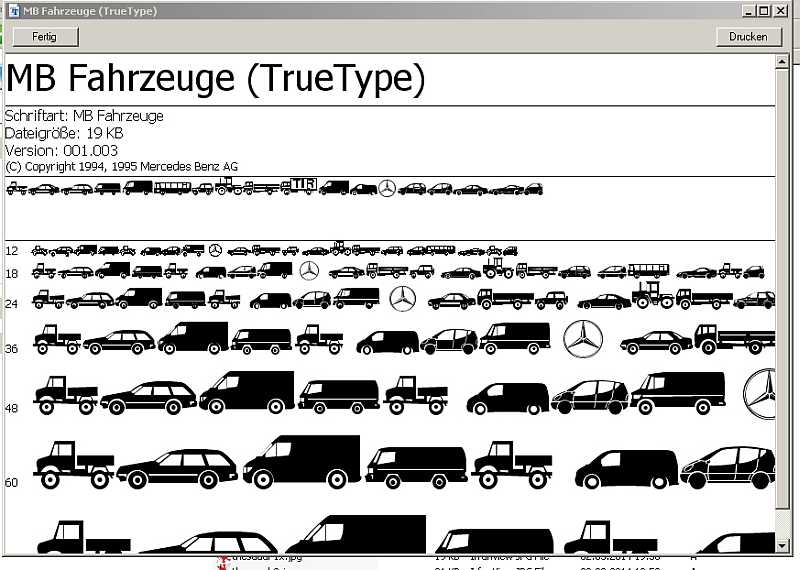

Ein einfaches Freeware-Programm ist der Fontviewer. Damit kann ein Zeichensatz, z.B. MB Fahrzeuge II in WINXP installiert werden. Mit einer Textverarbeitung ist dann das jeweilige Zeichen mit dem entsprechenden Buchstaben (Unicode) im Text aufrufbar. Dann muss wieder auf den vorherigen Zeichensatz umgeschaltet werden. Ein etwas besserer Font Viewer ist von http://www.ampsoft.net (2. Bild). Er stellt eine Anleitung zur Verfügung, die Farbe der Fonts kann geändert werden.

4. Verzeichnis F:Programme\DAS\trees: 7/2012 Das Verzeichnis F:\Programme\DAS\trees enthält z.B. die Unterverzeichnisse 461g, pkw, BharatBenz, bus, buttons, fcb_pkw, foton, GKlasse, global, hilfe, imo, lkw, mitsubishi, pkw, smart, transp, unimog. Weiterhin sind die Dateien dasfirst.s, first.s, nextfirst.s, Versiontxt_for_aqua.cnt, xentryfirst.s, xentryinstalliertfirst.s vorhanden.

4.1 Startdateien Diagnose: Man kann die ersten Diagnose-Menues ohne SDconnect und ohne MUX starten. Nur beim Unimog gibt es gleich eine Fehlermeldung. Bei der Analyse zeigt sich auch die uneinheitliche Programmstruktur in den Bildschirmmasken nach dem Motto "viele Köche verderben den Brei". Das DAS-Diagnoseprogramm das32r2.exe (Diagnose 7/2012) wird aus dem Verzeichnis F:\Programme\DAS\bin\ gestartet. Dabei wird aus dem gleichen Verzeichnis das Startbild ausgegeben. Dieses kann man anpassen. Seit 2013 haben die China-Clones eine Startdatei das32r2.exe mit einer Hardware-ID als Kopierschutz für die Diagnose, siehe hier.

4.1.1 Startbild SDconnect WLAN 6/2012: Die Anbieter setzen oft ihr Logo in die Diagnose. Da wäre doch ein eigenes Startbild schön. Ein Startbild ist im Verzeichnis F:\Programme\DAS\bin : Xentry DAS_911x620.bmp, siehe auch Verzeichnisse. Man nimmt ein eigenes Bild oder überdeckt das Anbieter-Logo mit gleichem Hintergrund.

4.1.2 Desktop-Varianten: SDconnect WLAN 9/2013: Mein bevorzugter Desktop (rechte Maustaste auf Bildschirm-Eigenschaften) bei den Diagnoseversionen ( WIN-XP, Dell D630), wnthält das Hintergrundbild "Ascent zentriert", Farbe Blau, enthält auch einige Hilfsprogramme. Da ich zur Analyse mehrere Dell-Notebooks mit den verschiedenen Diagnoseversionen verwende, ist auch ein Versionshinweis auf dem Desktop praktisch. Dazu wird einfach ein Icon (neuer Ordner) erstellt und beschriftet. Das Chip-Symbol wird im Menue "Eigenschaften" des Icons und "Anpassen" aus dem Verzeichnis C:\windows\system32\shell32.dll ausgewählt.

4.1.3 Startbild SDconnect WLAN 9/2013: Bei der SDconnect 9/2013 ist auch das Startbild neu gegenüber den älteren Diagnosen. Es gibt den Hinweis: Whärend des Systemstarts darf das System nicht ausgeschaltet werden.

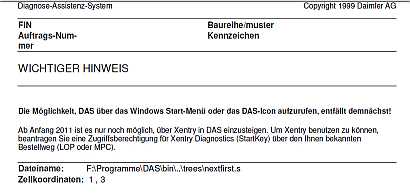

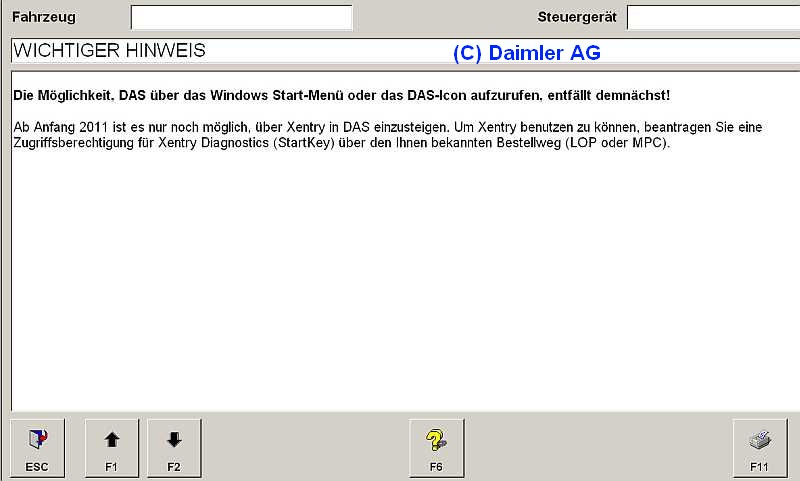

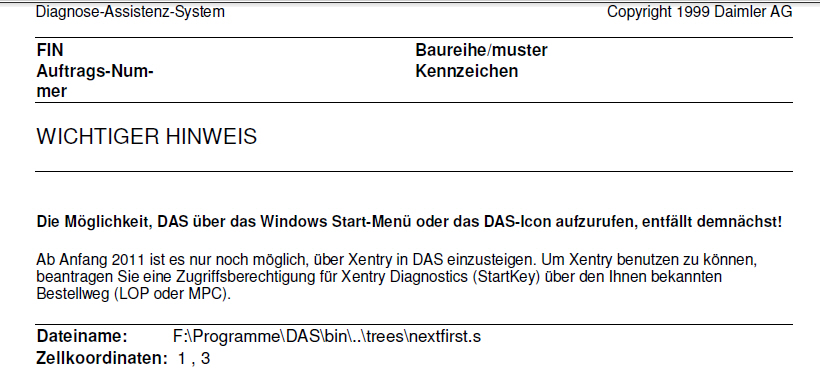

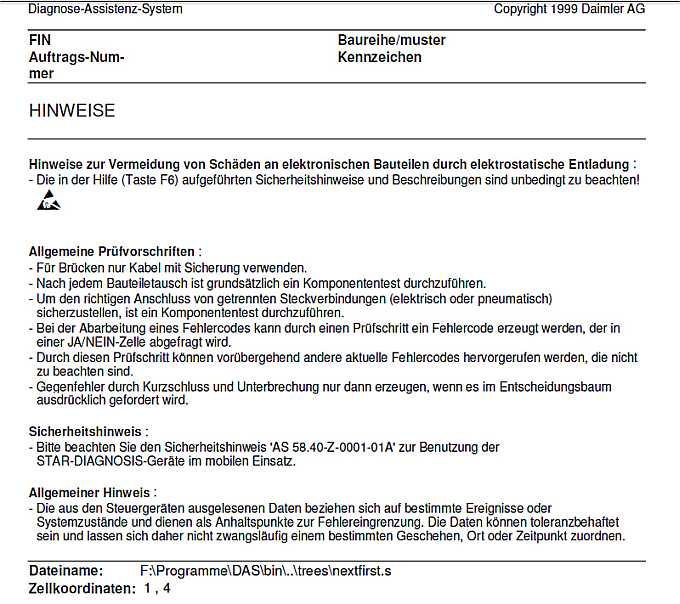

4.2 DAS-Start 3/2012 und Hinweise: Zunächst kommt nach dem Startbild ein Hinweise zur Startänderung ab 2011, aufgerufen von der Datei nextfirst.s und der Hinweis zu den Problemen der statischen Aufladung.

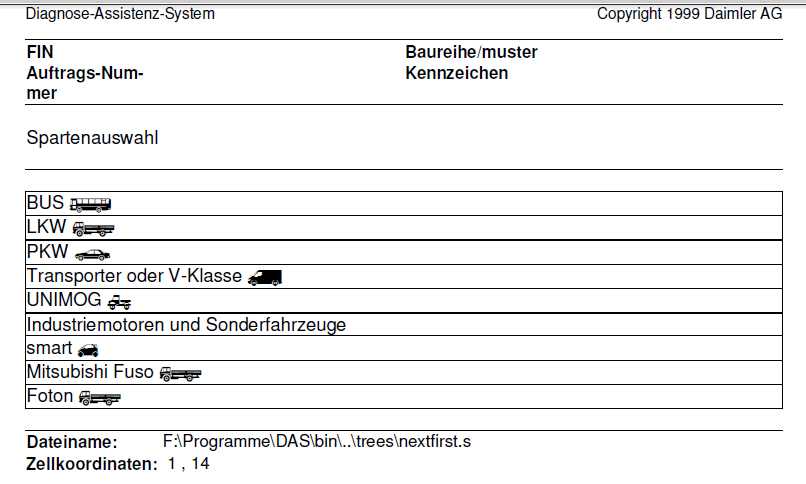

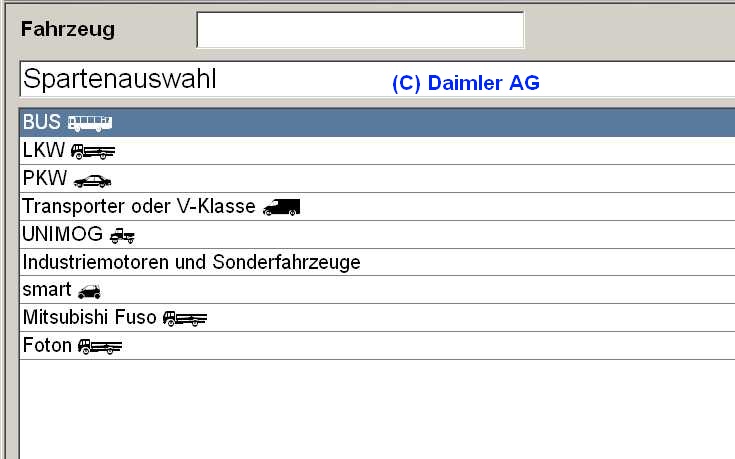

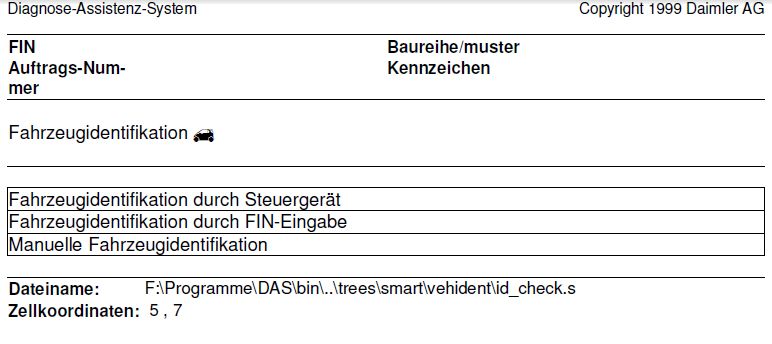

4.3 Startdateien DAS 3/2012: nextfirst.s, first.s, dasfirst.s: Bildschirmmaske: Fahrzeug und Spartenauswahl (1.Bild). Wie der Bildschirmausdruck (2.Bild) zeigt, wird diese Ansicht mit dem Programm nextfirst.s erzeugt. Die Datei first.s ruft die Datei dasfirst.s auf, diese startet dann nextfirst.s und dann auch hallxx01.s

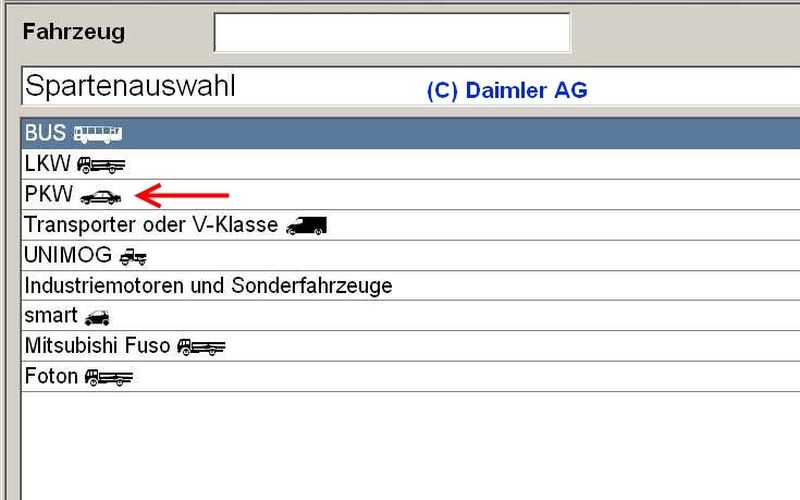

Im Skript nextfirst.s (F:Programme\DAS\trees\nextfirst.s) wird z.B. das Sonderzeichen Auto (roter Pfeil) nach dem Wort PKW (Menue Diagnose) mit folgender Befehlszeile (siehe 2. Bild) aufgerufen. Die ID bestimmt das auszugebende Symbol: Unimog: 97, Pkw: 98, Bus: 102, Lkw: 105, Mitsubishi: 105, Foton: 105, Transporter: 107, Smart 114

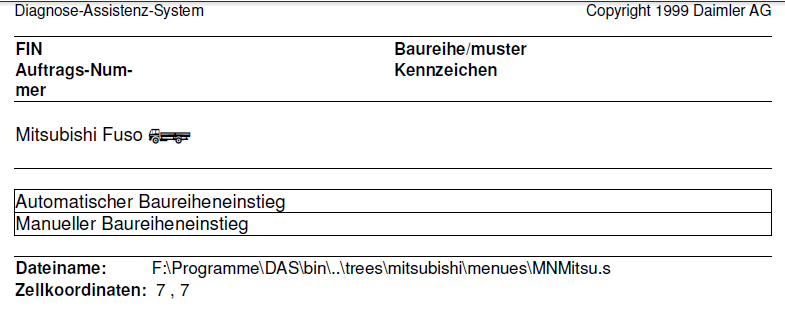

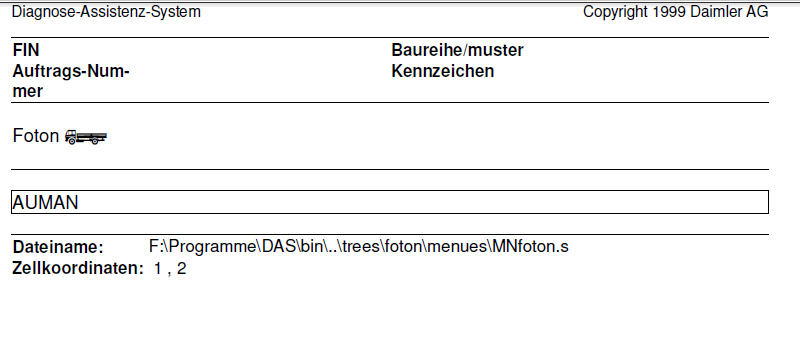

Nach Markierung einer der 9 Menuezeilen ab Bus bis zum Foton startet dann mit der Taste F3 zunächst einen Hinweis und dann die entsprechende Datei (ausgeführt von der Datei nextfirts.s).

4.3.1 DAS 3/2012 / Xentry 8/2013: Developer-Kit (Entwicklungsdaten): Zuerst wird auf den Developer-Kit hingewiesen, dann erfolgt ein Sicherheitshinweis. Der Developer-Kit beinhaltet eigene Menues/Verzeichnisse, die z.B. nach dem Aufruf eines Steuergerätes mit dem Menue Entwicklungsdaten aufgerufen werden. Dazu gibt es eine eigene Dokumentation. Ein Beispiel ist die Lebensdauer der SBC-Bremse.

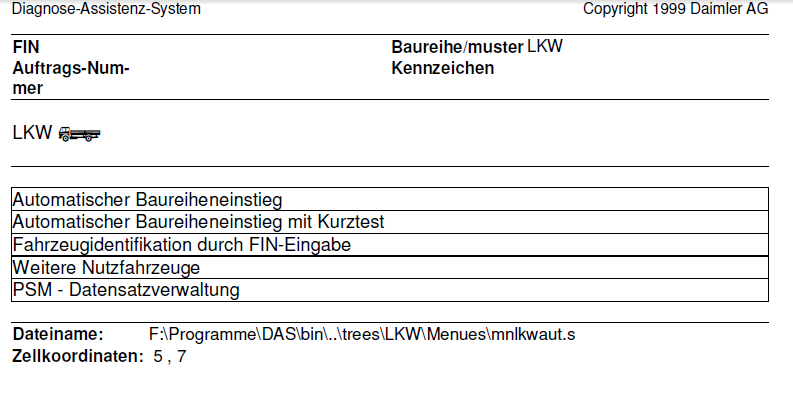

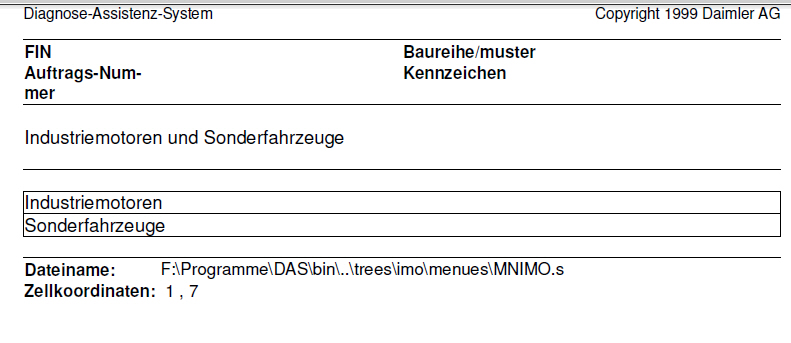

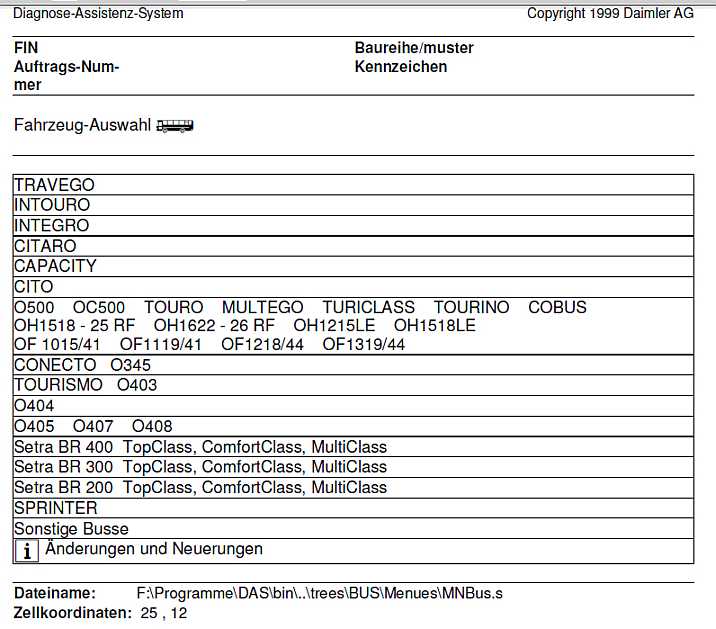

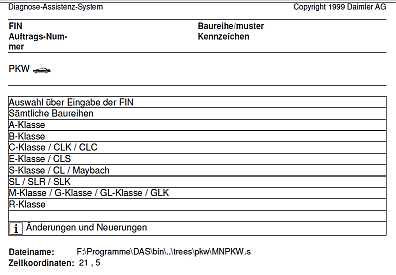

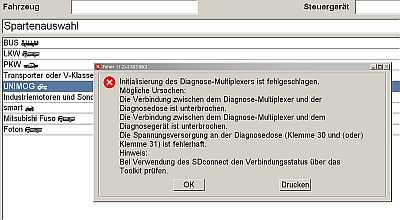

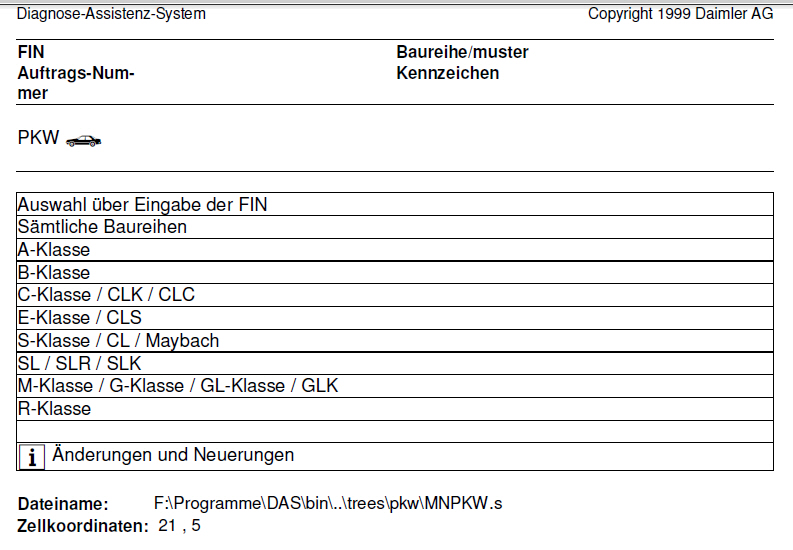

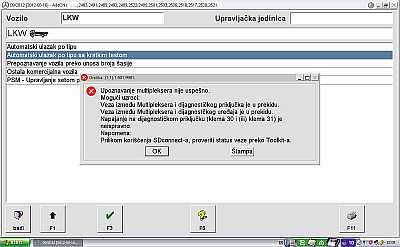

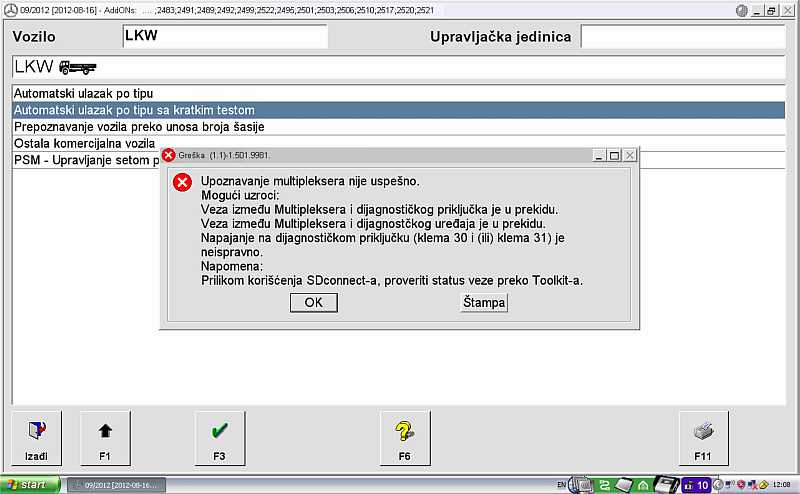

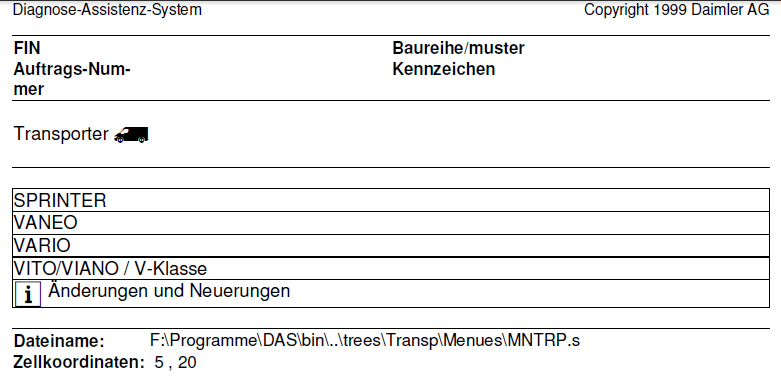

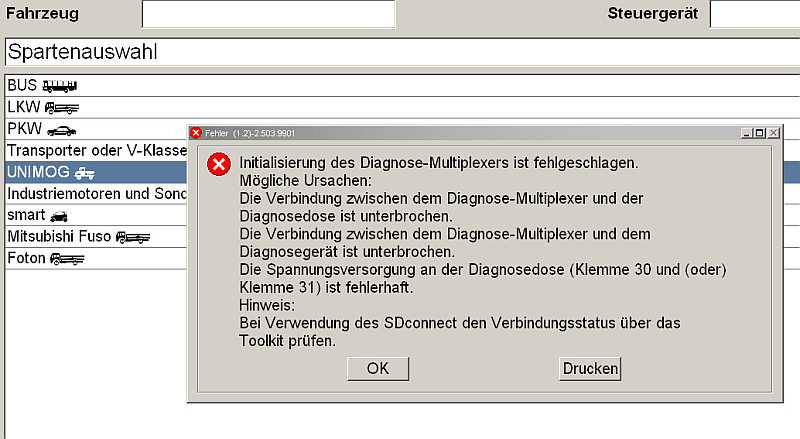

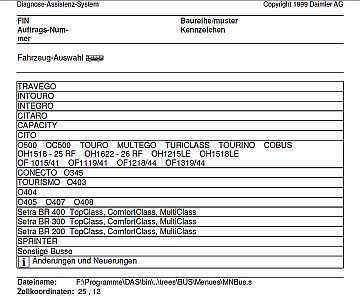

Nur das Menue UNIMOG lässt sich nicht ohne MUX starten. Es kommt die Fehlermeldung (1.2)-2503 9901. Zeile 1: BUS: F:\Programme\DAS\trees\Menues\MnBus.s Zeile 2: LKW: F:\Programme\DAS\trees\Menues\mnlkwaut.s Zeile 3: PKW: F:\Programme\DAS\trees\MNPKW.s Zeile 4: Transp: F:\Programme\DAS\trees\Trans\Menues\MNTRP.s Zeile 5: Unimog: F:\Programme\DAS\trees\menues\mnugaut.s Zeile 6: Industriemotoren..: F:\Programme\DAS\trees\menues\MNIMO.s Zeile 7: smart: F:\Programme\DAS\trees\vehident\id_check.s Zeile 8: Mitsubishi Fuso: F:\Programme\DAS\trees\menues\MNMitsu.s Zeile 9: Foton: F:\Programme\DAS\trees\menues\MNDICV.s

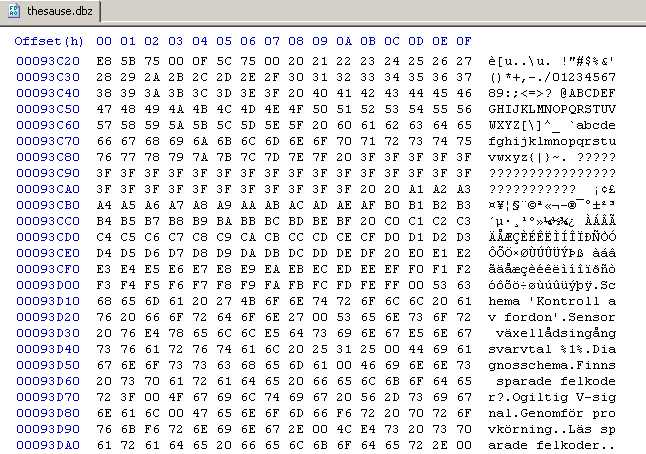

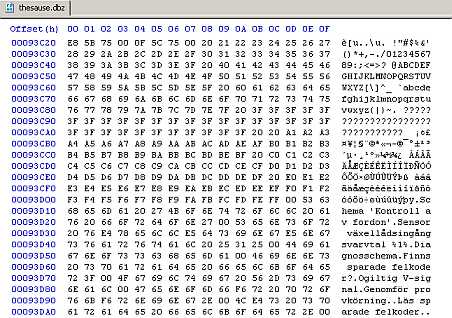

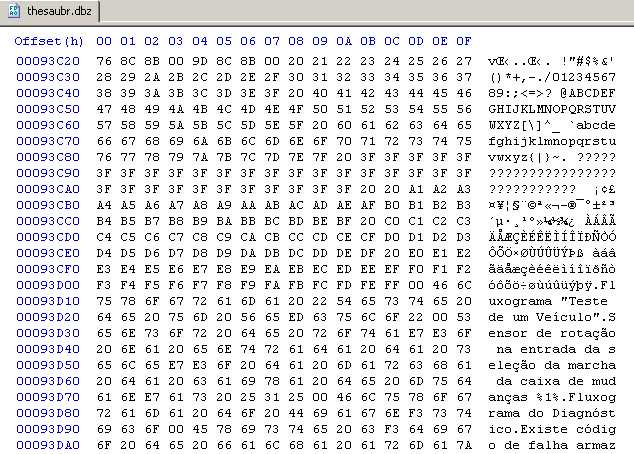

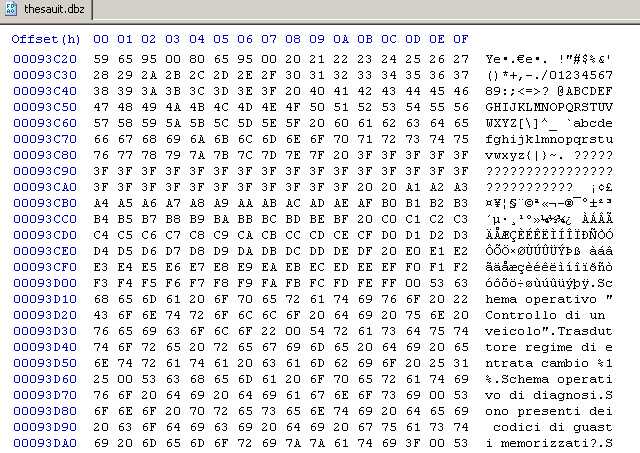

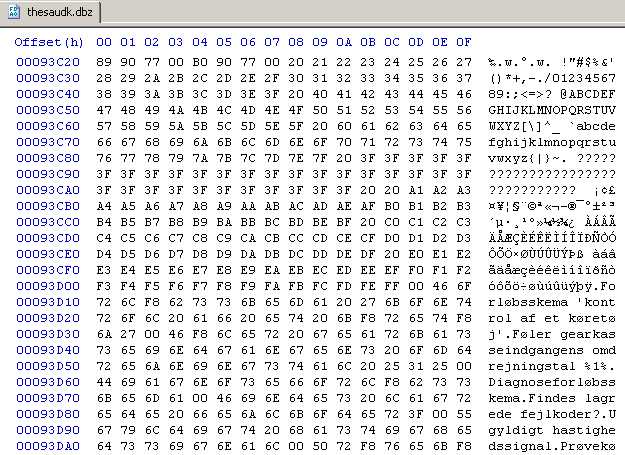

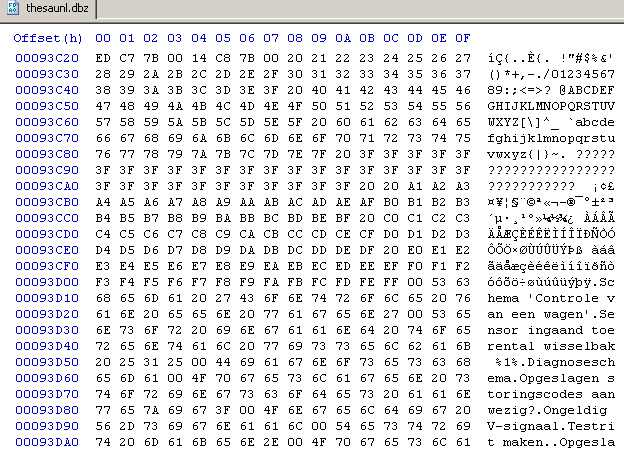

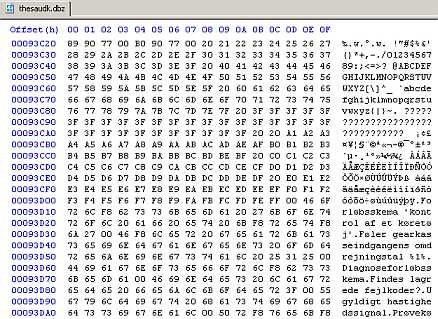

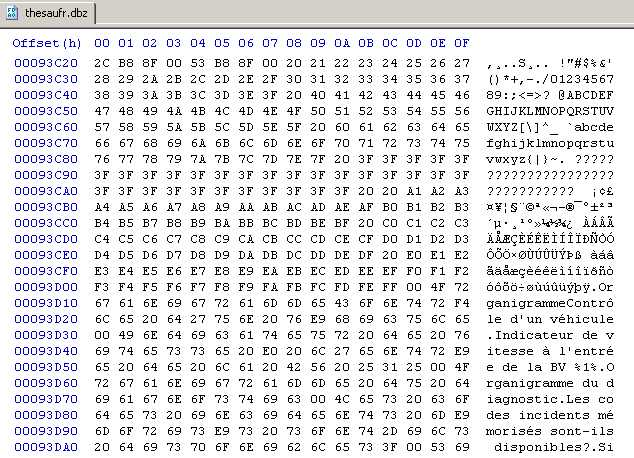

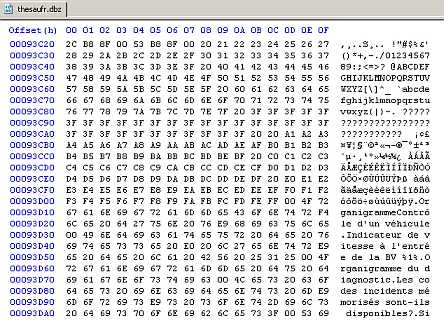

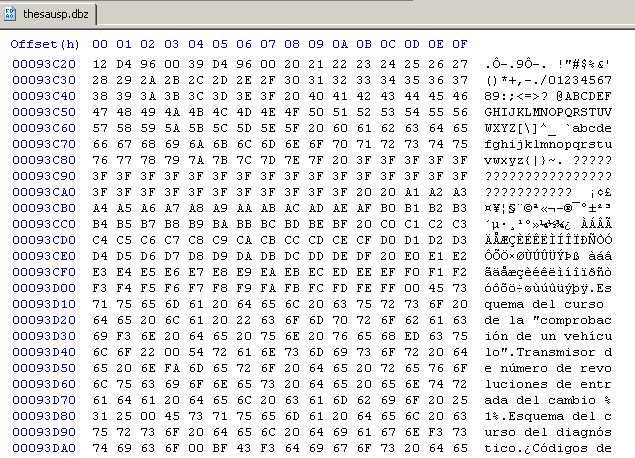

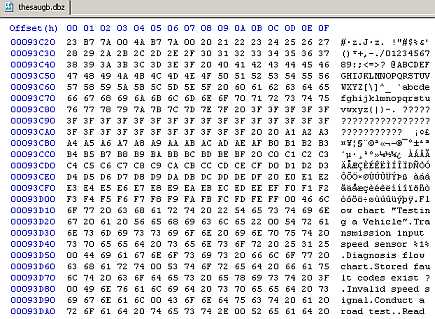

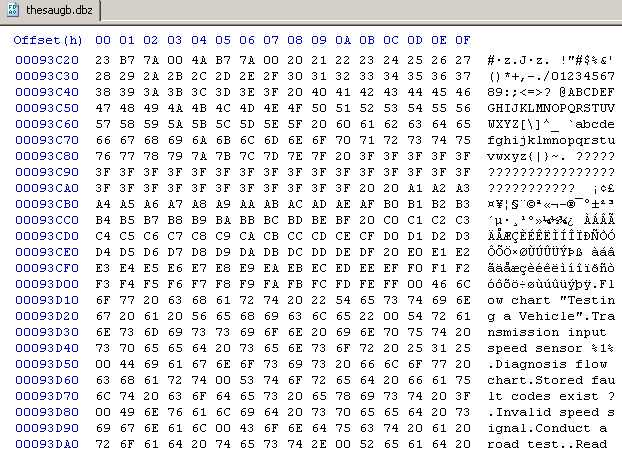

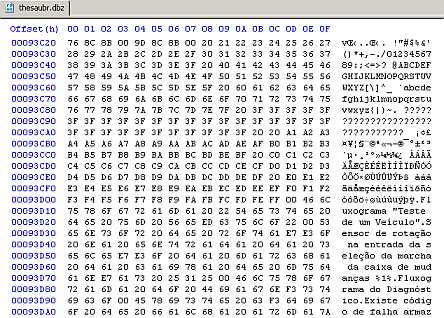

4.4 Diagnose Menuetexte: Die Menueausgabe in vielen Sprachen ergibt eine komplexe Programmstruktur. Die Menuetexte werden mit Textbausteinen zusammengestellt. Diese sind je nach Sprache in den 10 Unterverzeichnissen F:\Programme\DAS\Thesaurus\000 bis F:\Programme\DAS\Thesaurus\010 mit der Datei thesau?.dbz enthalten. Das jeweilige Sprachkürzel, z.B. fr für Französisch steht an der Stelle des Fragezeichen im Dateinamen thesaufr.dbz. Nur im Verzeichnis 002 sind beide Dateitypen *.dbz und *.duz enthalten.

Deutsch	Britisch	Französisch	Spanisch	Brasilianisch

Italienisch	Niederländisch	Dänisch	Schwedisch

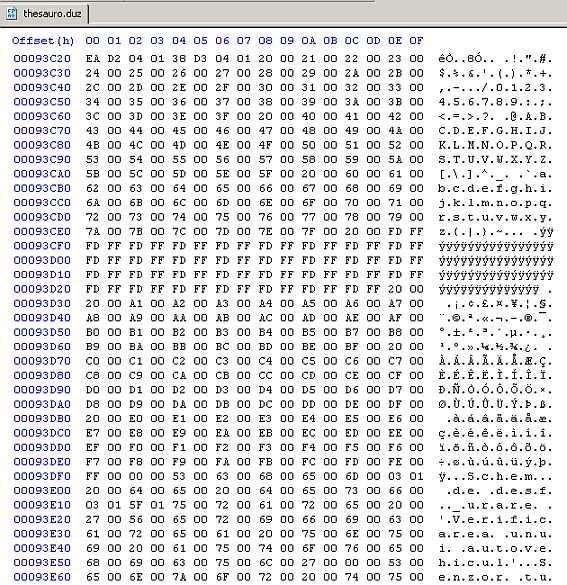

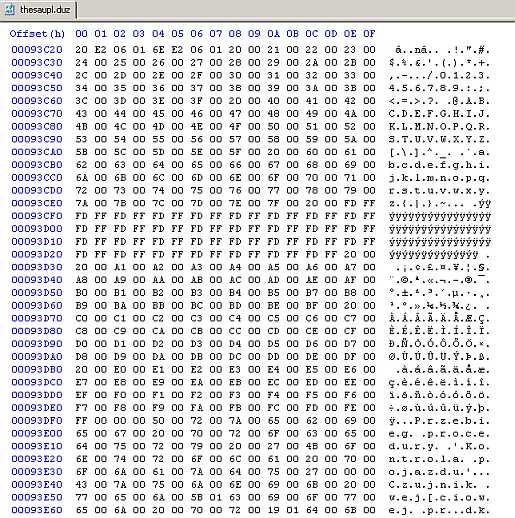

Textbausteine mit den Sonderzeichen wie bei Russisch sind ab F:\Programme\DAS\Thesaurus\012 bis F:\Programme\DAS\Thesaurus\030 in der Datei thesau?.duz enthalten.

Polnisch	Rumänisch	kroatisch

Die Verzeichnisse 001/011/013/014/015/024/029 fehlen.

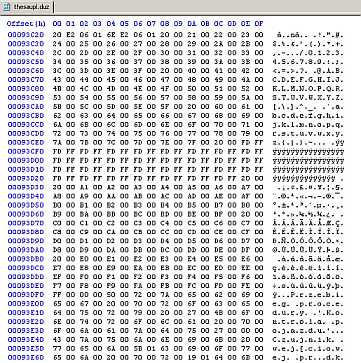

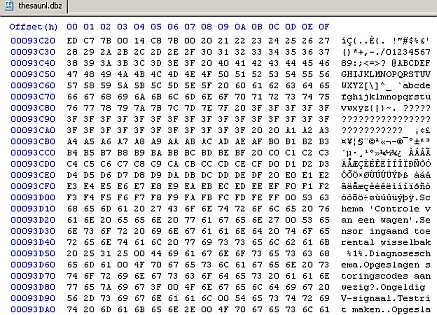

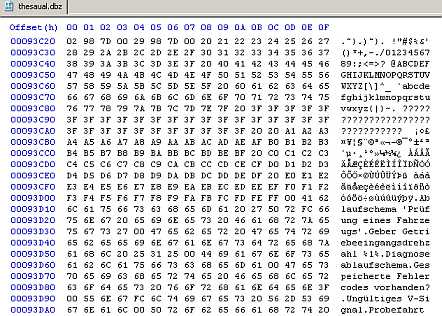

Deutsche Menuetexte: Die meisten deutschen Menuetexte der Diagnose sind in der Bibliothek F:\Programme\DAS\Thesaurus\000\thesaual.dbz enthalten. Die Datei thesaual.dbz (7,58 MB, mit Hexeditor öffnen, z.B. http://mh-nexus.de) enthält am Anfang ab 64h eine Indextabelle mit den Adressen der Textteile, die dann ab Adresse 093D0E beginnen.

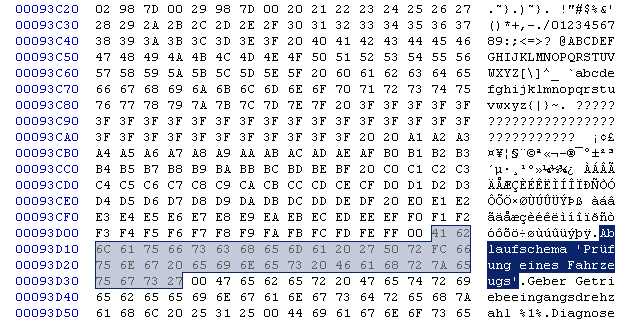

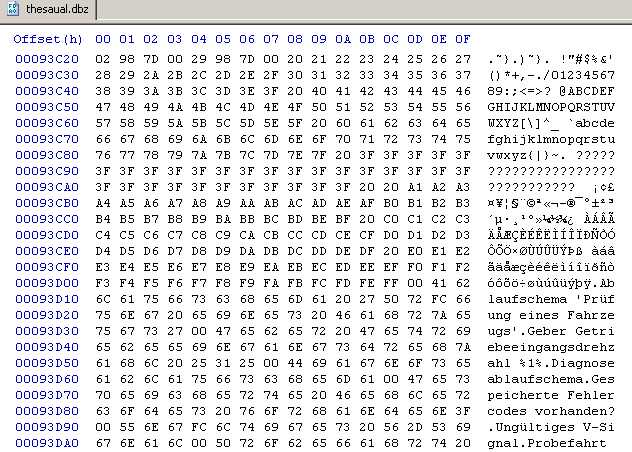

Indextabelle: Die Adresse z.B. des Textteils (2. Bild): Ablaufschema 'Prüfung eines Fahrzeugs', z.B. 093D0Eh besteht aus drei Bytes, die vertauscht als 0E 3D 09 in der Indextabelle (thesaual.dbz) ab Adresse 68h abgelegt sind.

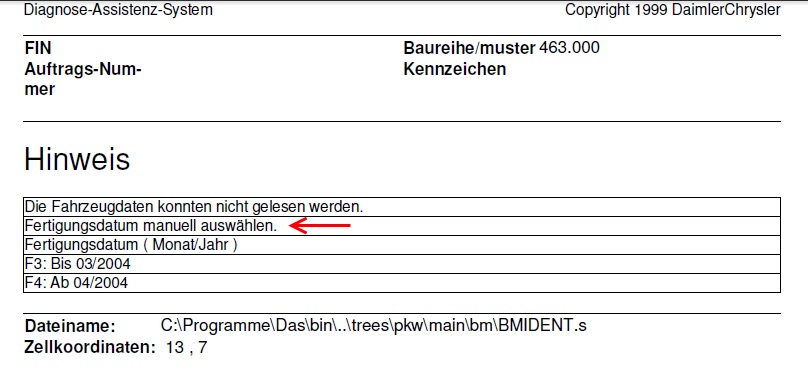

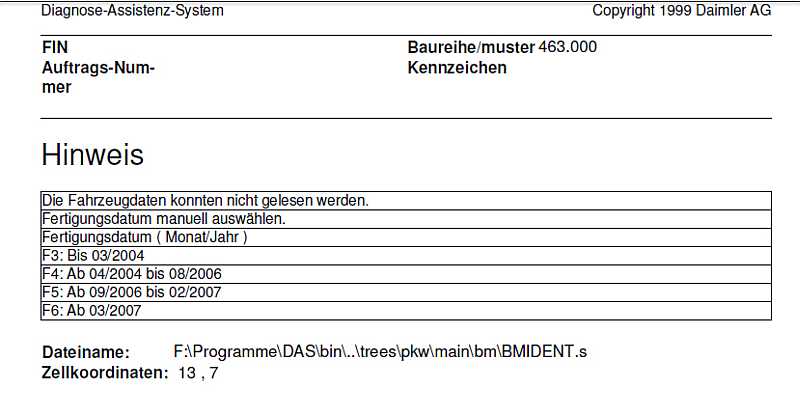

4.5 Beispiel DAS-Simulation 2006 und Xentry-Simulation 2012: In einem DAS-Simulations-Diagnosemenue von 2006 (ausgedruckt, siehe Bild 1) steht als zweite Textzeile der Hinweis: Fertigungsdatum manuell auswählen.. Das Menue wurde von der Datei ..\trees\pkw\main\bm\BMIDENT.s aufgerufen. In der Xentry-Simulation (Diagnose von 2012) ist das Menue nun ergänzt (Bild 2). Die Datei BMIDENT.s wird wieder verwendet.

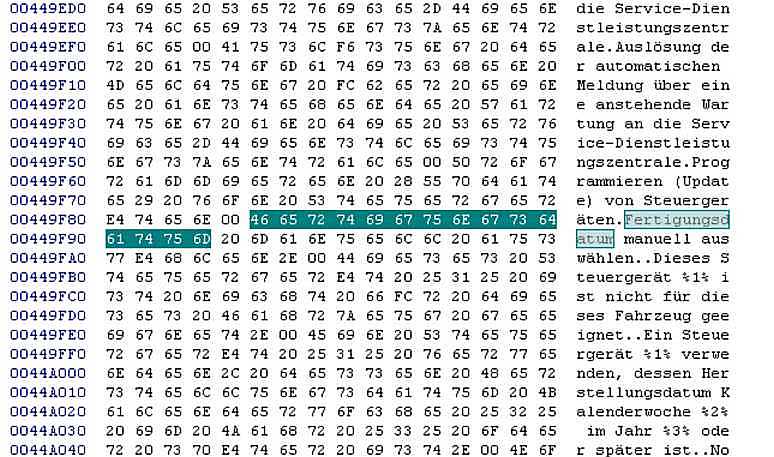

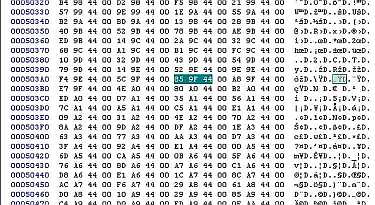

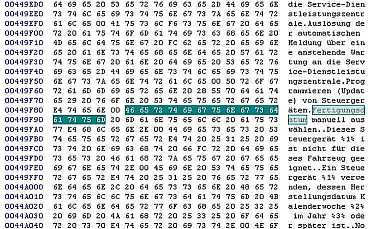

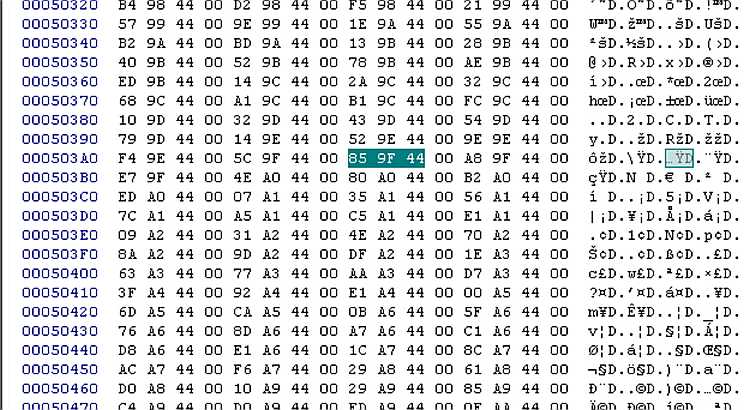

Datei-Texte: thesaual.dbz In der Datei thesaual.dbz findet man diesen Text Fertigungsdatum manuell auswählen. ab Adresse 00449F85h (Bild 1). Diese Adresse ergibt als Link-Adresse (Low-Bytes zuerst) die Bytefolge: 85 9F 44. Diese Linkadresse findet sich Adresse 0503A8h (Bild 2).

5. Unterverzeichnis F:\Programme\DAS\trees\GKlasse: Im Unterverzeichnis F:\Programme\DAS\trees\GKlasse sind die jeweiligen Komponentengruppen wie bedien, beleucht, sitze, motorott usw. enthalten. Diese Gruppen sind alle gleich aufgebaut. Es sind immer die Verzeichnisse hilfe und ps vorhanden. Im eventuell vorhandenen Verzeichnis bilder sind Detailbilder zum Thema enthalten.

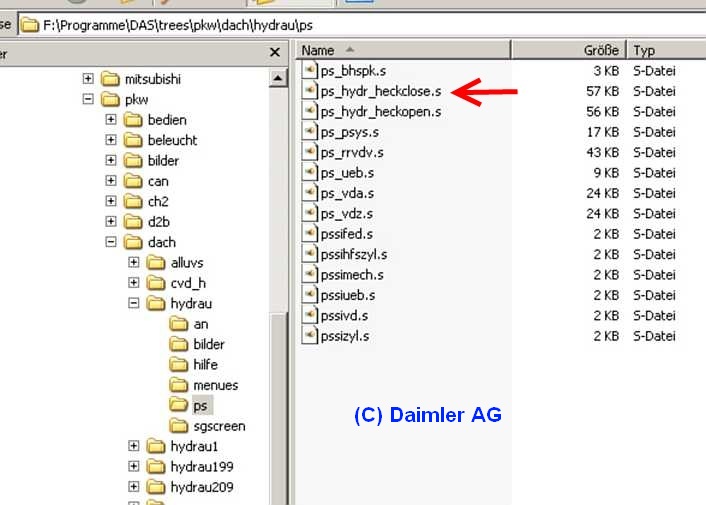

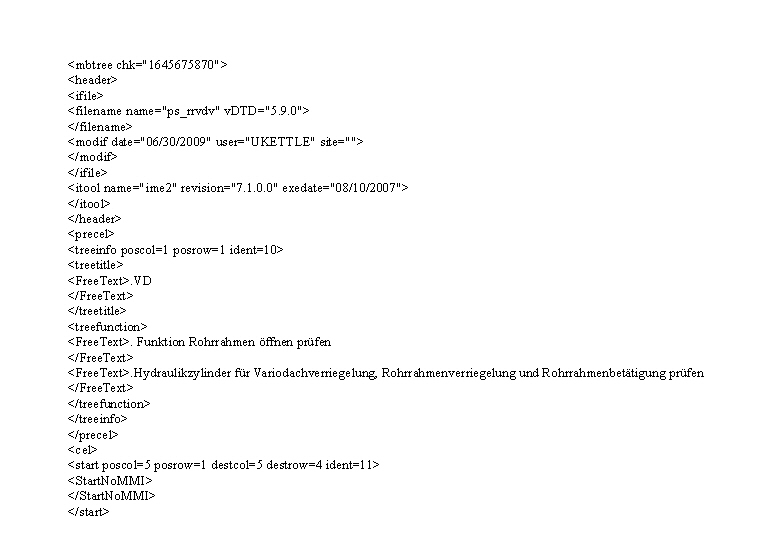

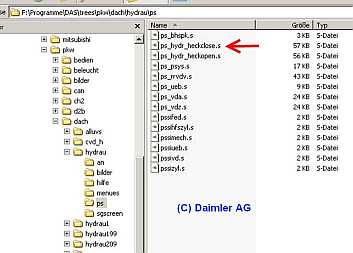

Die Dateien mit der Bezeichnung *.s sind die Dateien für die Bildschirmmaske und den Aktionen mit den benötigten Dateinamen für die Inhalte. Das Bild zeigt ein Anwendungsbeispiel, aufgerufen aus F:\DAS\bin..trees\pkw\dach\hydrau\ps\PS_RRVDV.s

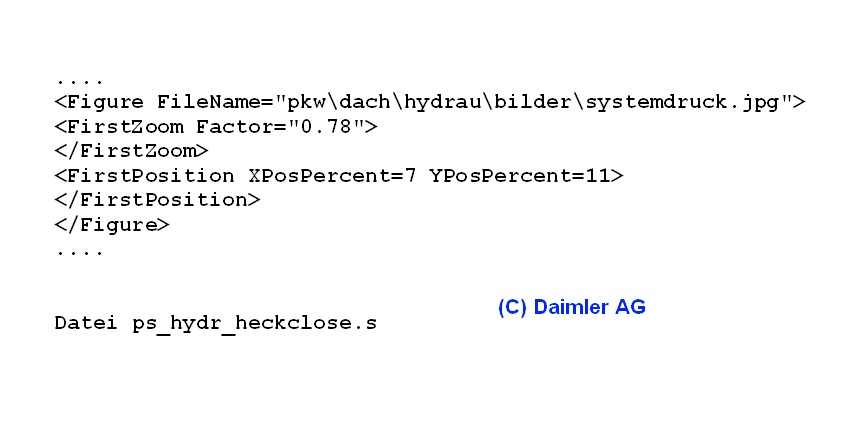

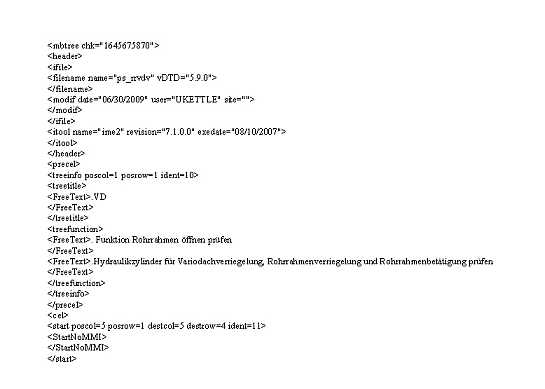

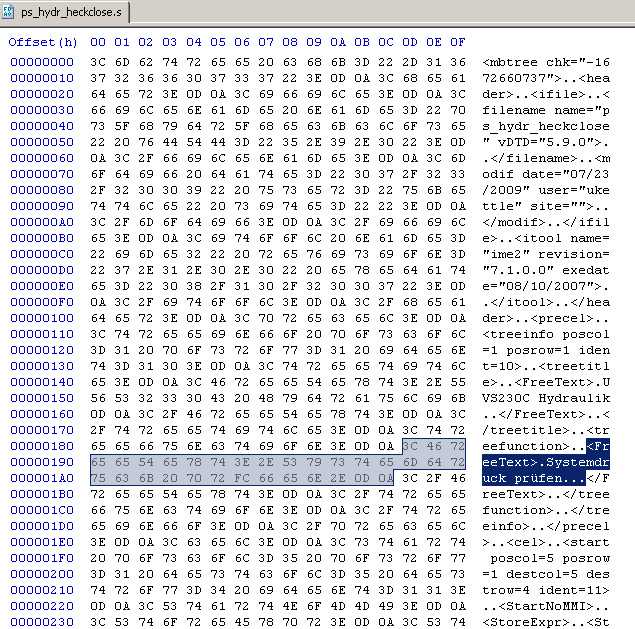

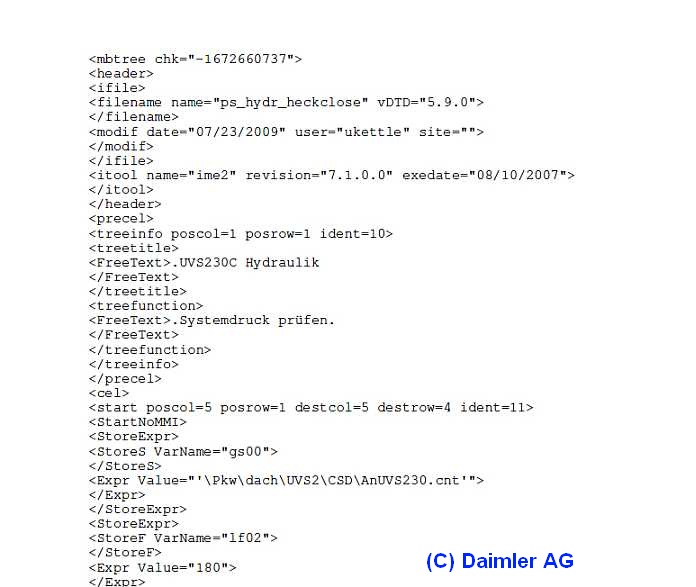

Diese *.s-Dateien kann man mit einem Text- oder Hex-Editor anschauen. Beispielhaft zeigt die Pdf-Datei ps_hydr_heckclose.s die Anweisungen für Bildschirmmasken der Diagnose bei der Dachhydraulik vom R230 oder für die Ausgabe des Bildes des Hydraulikplans Systemdruck.

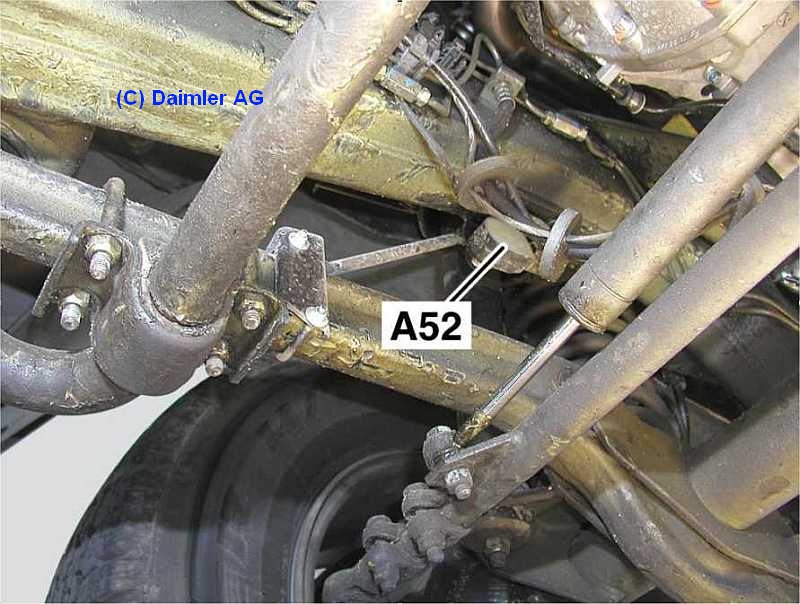

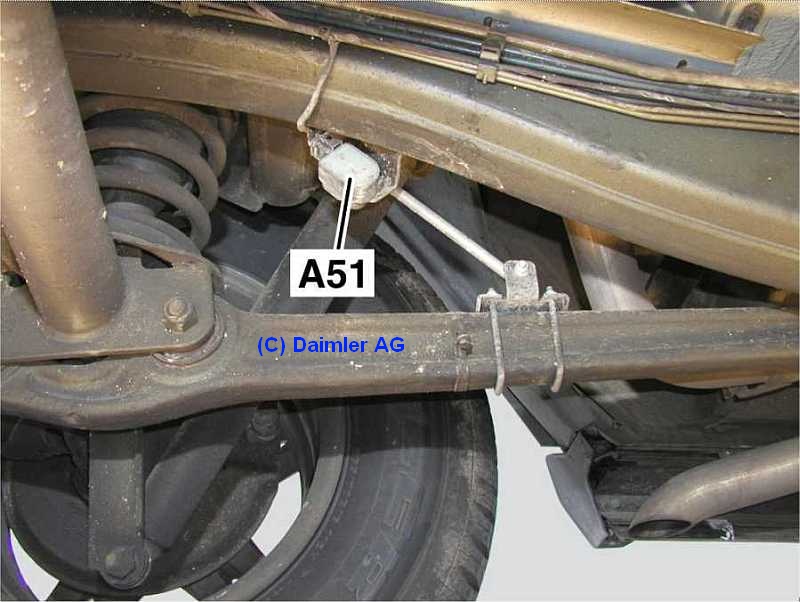

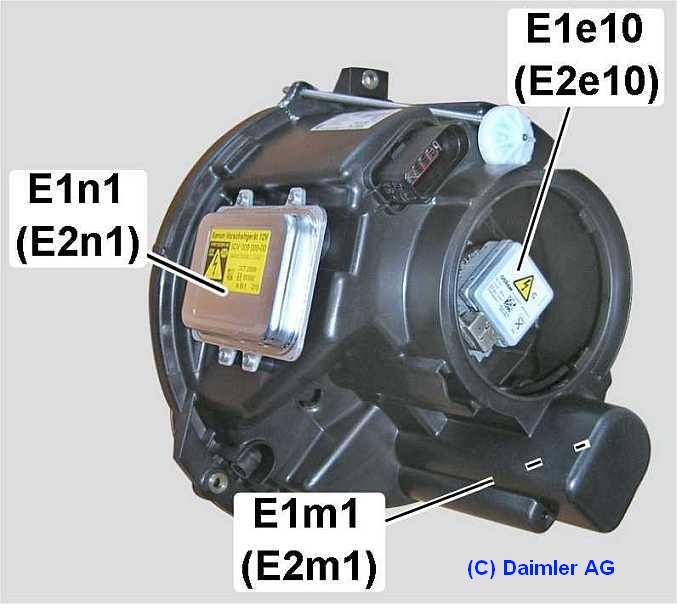

5.1 Unterverzeichnis F:\Programme\DAS\trees\GKlasse\beleucht\alwr\: Im Verzeichnis F:\Programme\DAS\trees\GKlasse\beleucht\alwr906 (Leuchtweitenregulierung) ist das Verzeichnis bilder aufgeführt, das etliche Bilddateien enthält, z.B. A51_463.jpg, das Bild zeigt den Lagesensor an der Hinterachse des Mercedes-Geländewagens mit Xenon-Scheinwerfern.

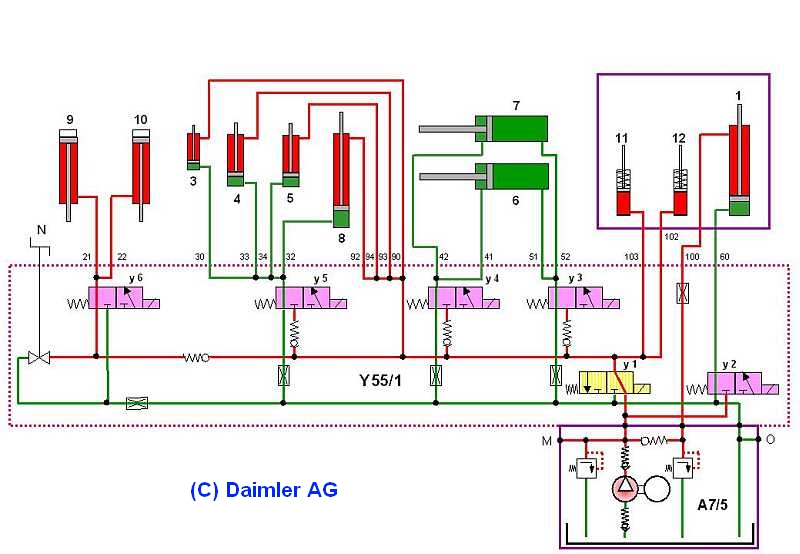

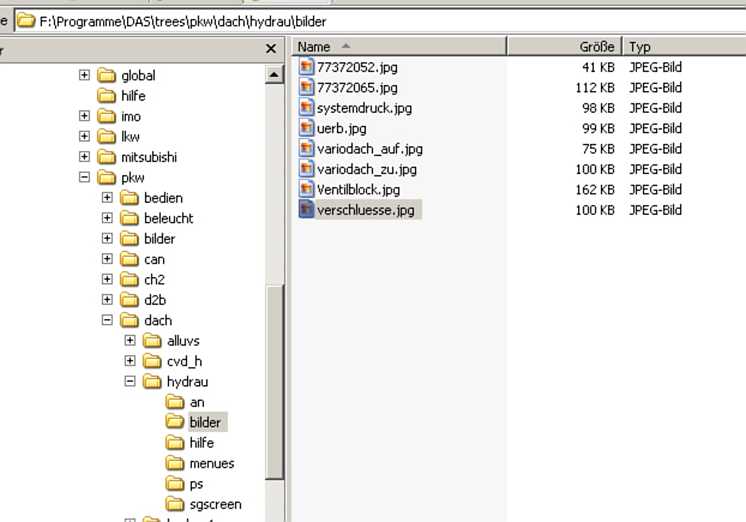

5.2 Unterverzeichnis F:\Programme\DAS\trees\pkw: Im Unterverzeichnis F:\Programme\DAS\trees\pkw\dach\hydrau\bilder findet man die Hydraulikpläne/Bilder über die Dachhydraulik vom R230.

Die Datei ps_hydr_heckclose.s im Unterverzeichnis F:\Programme\DAS\trees\pkw\dach\hydrau\ps enthält die Diagnose-Menue-Strukturen, z.B. auch bei Adresse 10A4h den Dateinamen zur Hilfedatei pkw\dach\hydrau\hilfe\hvd001.s oder die Adresse des Bildes, z.B. pkw\dach\uvs\bilder\77302097.jpg.

6. Verzeichnis F:\Programme\Xentry: Unterverzeichnisse: Bilder, bin, FUSO, Help, Kontexte, Mappings, MB_LKW, MB_PKW, NFZ, Ommnibus, Temp, Templates, XENTRY-RETT. Der Ordner Bilder enthält eine Menge Bilder im *.svg-Format (Scalabe Vector Graphics Format - skalierbare Vektorgrafiken), ein Standard 2D-Vektorgrafikformat. Dieses beschreibt Bilder in einem XML-basiertem Textformat. Jeder Texteditor kann die Datei öffnen. Zur Bilddarstellung kann man einen Browser oder Irfanview oder ein Vektorgrafikprogramm, z.B. Inkscape von sourceforge.net) verwenden. Dieses kann auch svg-Grafiken erstellen und bearbeiten. siehe auch Wikipedia.

7. Verzeichnis C:\Programme\dasuinst: Im Verzeichnis C:\Programme\dasuinst sind die Log-Files der Installation der Diagnose. Auch über die installierten Addons gibt es die Log-Files, z.B. 20120613173940_BUGFIX_ERROR.TXT und über die Programme wie z.B. Adobe Reader. Interessant ist die Datei version.txt mit einem aktellem Datum, die meisten Logfiles haben z.B. das Datum 14.06.2012.

8. XML-Dateien Grundlagen: Bei Wikipedia und im Internet findet man einige Grundlagen dazu. Es gibt von Microsoft das Programm XML-Notepad 2007. Dieses findet jedoch in der o.a. Datei ps_hydr_heckclose.s in Zeile 13, Position 18 einen Syntaxfehler, da die Zahl nicht in Anführungszeichen gesetzt ist. Dies ist auch bei den anderen XML-Dateien der Fall. XML-Tools: http://msdn.microsoft.com/de-de/data/bb190600.aspx Einzelheiten zu XML-Dateien sind hier.
